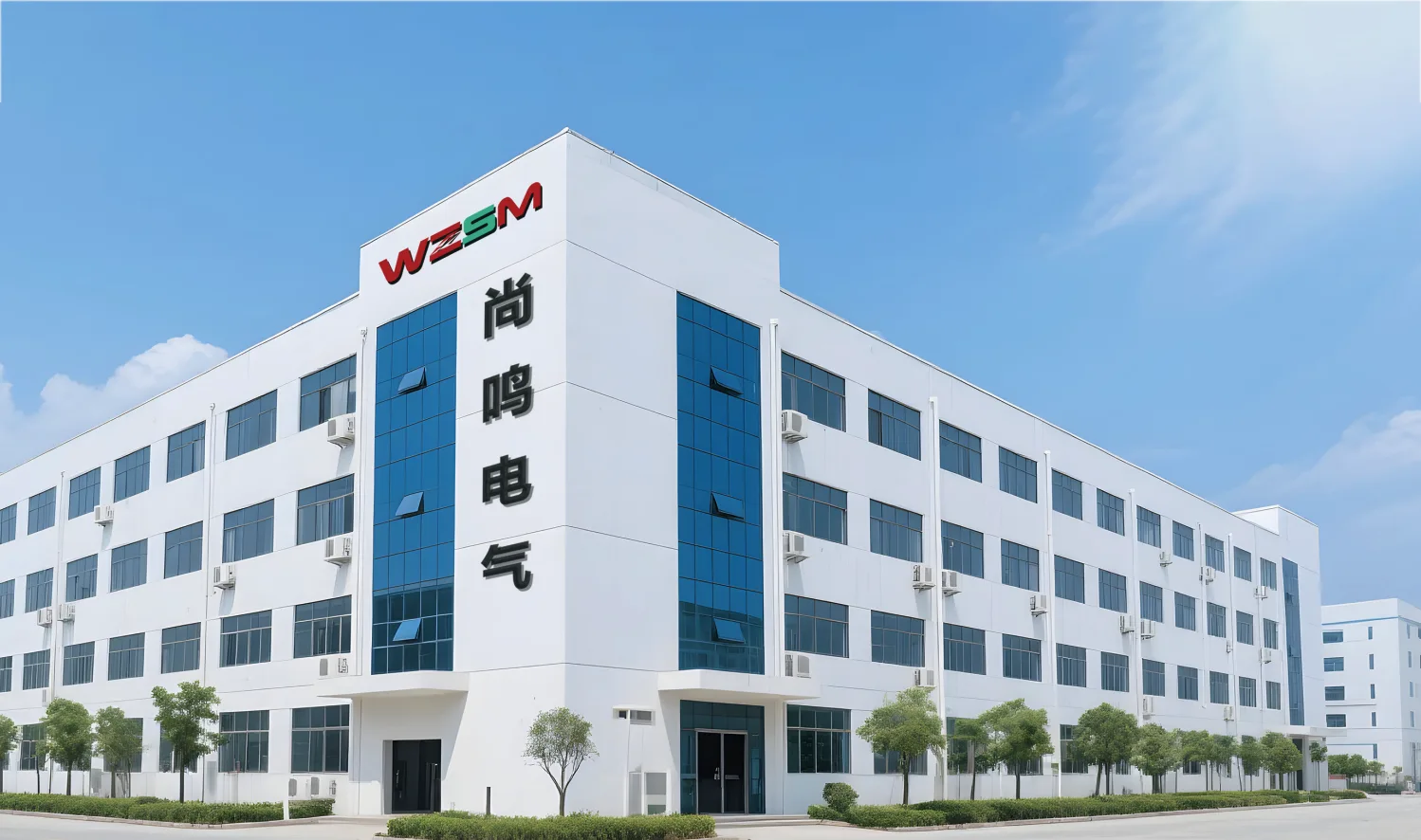

Wenzhou Shangming Electric Co., Ltd. は、高級電気機器の大手メーカーおよびサプライヤーです。

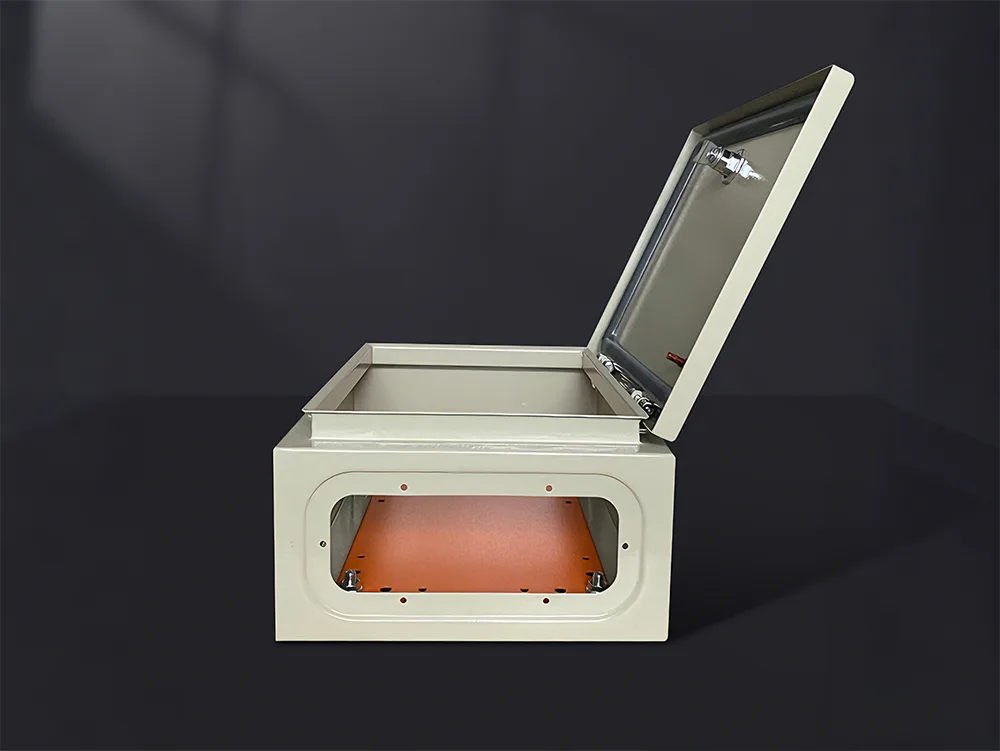

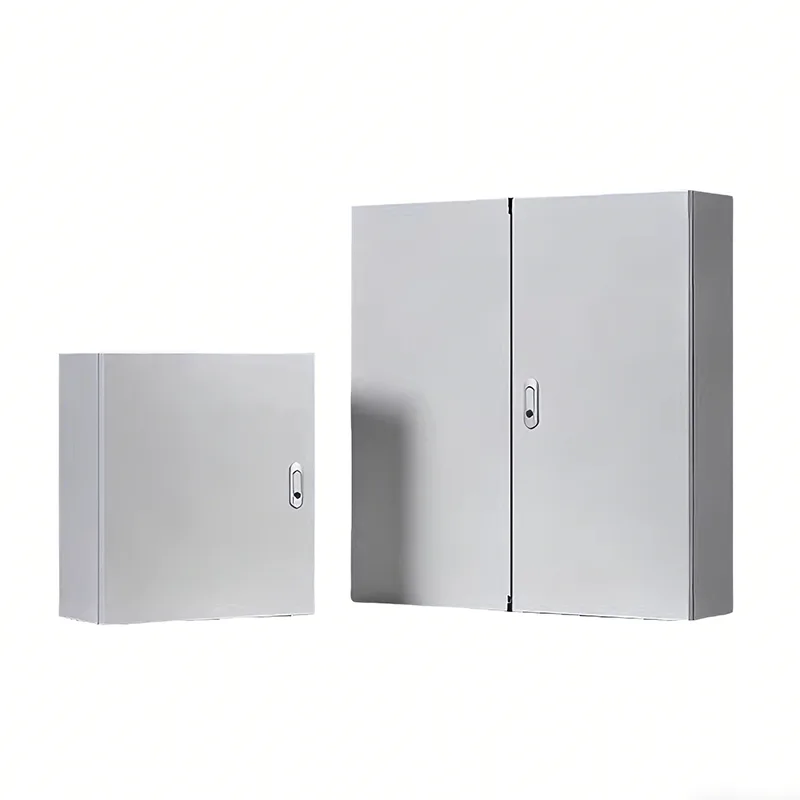

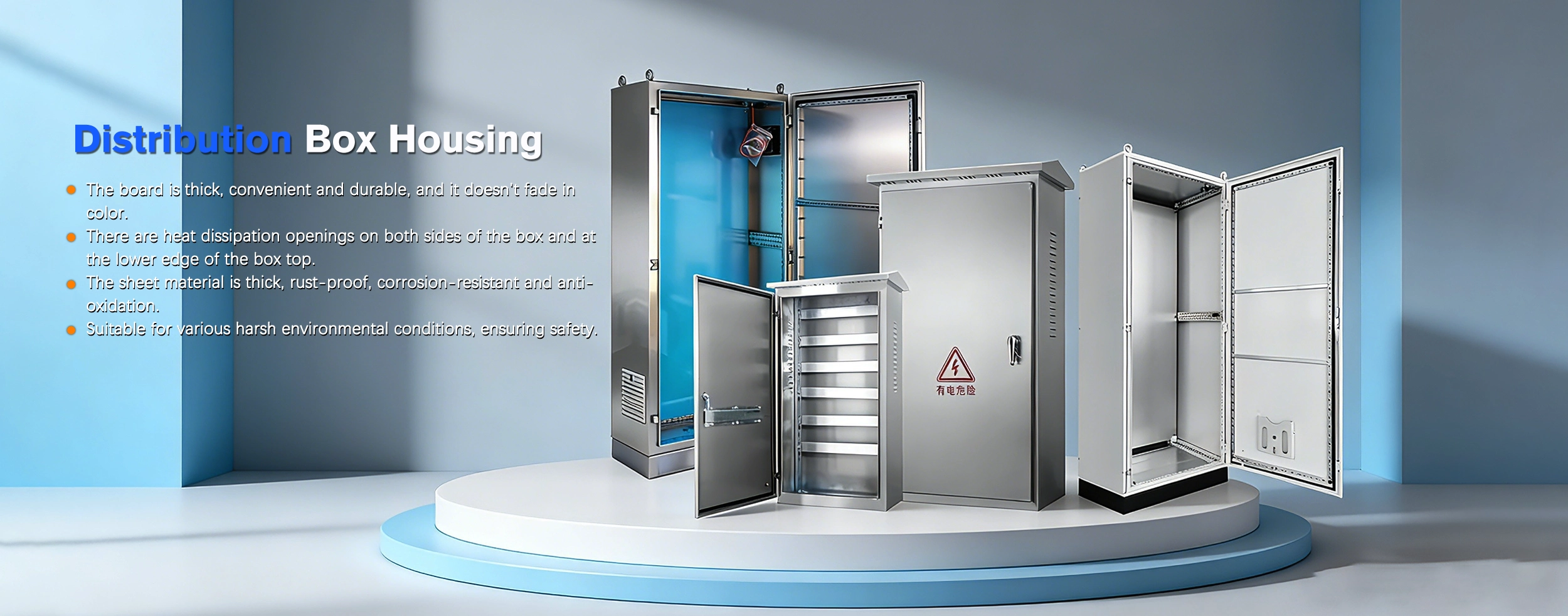

尚明は、配電ボックス エンクロージャの信頼できるメーカーおよびサプライヤーです。豊富な経験により、当社はさまざまな材質と仕様の製品を提供し、お客様の特定のニーズに合わせたカスタマイズされたソリューションも提供できます。

主な特長

1. 物理的保護: 塵、水、異物の侵入を防ぎ、人員と通電している部品との偶発的な接触を防ぎます。

2. 安全な隔離: 高電圧および高電流の機器を動作環境から隔離し、感電や火災のリスクを軽減します。

3. コンポーネント取り付けプラットフォーム: 配電ボックスのエンクロージャには、DIN レール、取り付けブラケット、事前に開けられた穴が備わっており、回路ブレーカーや電力メーターなどのコンポーネントの標準化された設置を容易にします。

4. 電磁シールド: 内部制御回路に対する外部電磁干渉の影響を最小限に抑えます。

5. 環境適応性: さまざまな素材と保護等級の使用により、エンクロージャは屋内、屋外、産業環境などの幅広い環境に適しています。

構造コンポーネント

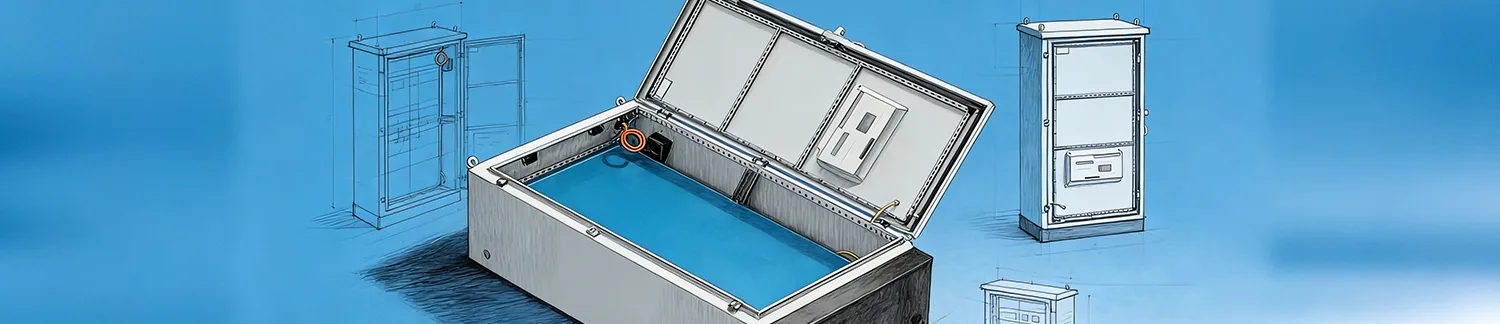

キャビネットのドア: 透明ドアとソリッドドアのオプションがあります。カスタム構成は Shanming から入手できます。

取付板: コンポーネントを内部で固定するために使用される金属プレート。キャビネットの外で簡単に組み立てられるように取り外し可能です。

ノックアウト: さまざまな直径のケーブルに対応できるように設計された、事前に穴が開けられたケーブル入口ポート。

シーリングガスケット: ドアパネルの周囲を裏打ちする高弾性ガス​​ケット。指定された IP 保護等級を確保するための重要な要素として機能します。

アースボルト: 金属製の筐体が確実に接地され、筐体への通電を防ぐために不可欠です。

アプリケーションシナリオ

I. 低圧配電システムの構築

当社の配電ボックス エンクロージャは、商業ビル、住宅フロア、公共エリアの配電用の配電ボックスとして機能します。

これらは、回路ブレーカーや残留電流装置などのコンポーネントの取り付けプラットフォームとして機能し、配電システム全体の整頓性と安全性を向上させながら、標準化された配線と安全保護を容易にします。

II.産業機器およびオートメーション制御

機械の制御ボックス、自動生産ラインの制御キャビネット、PLC 制御システムのエンクロージャとして機能します。

内部にはコンタクタ、リレー、制御モジュールなどのコンポーネントが収容されており、この電気機器を塵や油の汚染から保護しながら、機器の統合とメンテナンスを容易にします。

Ⅲ．屋外配電およびエンジニアリング プロジェクト

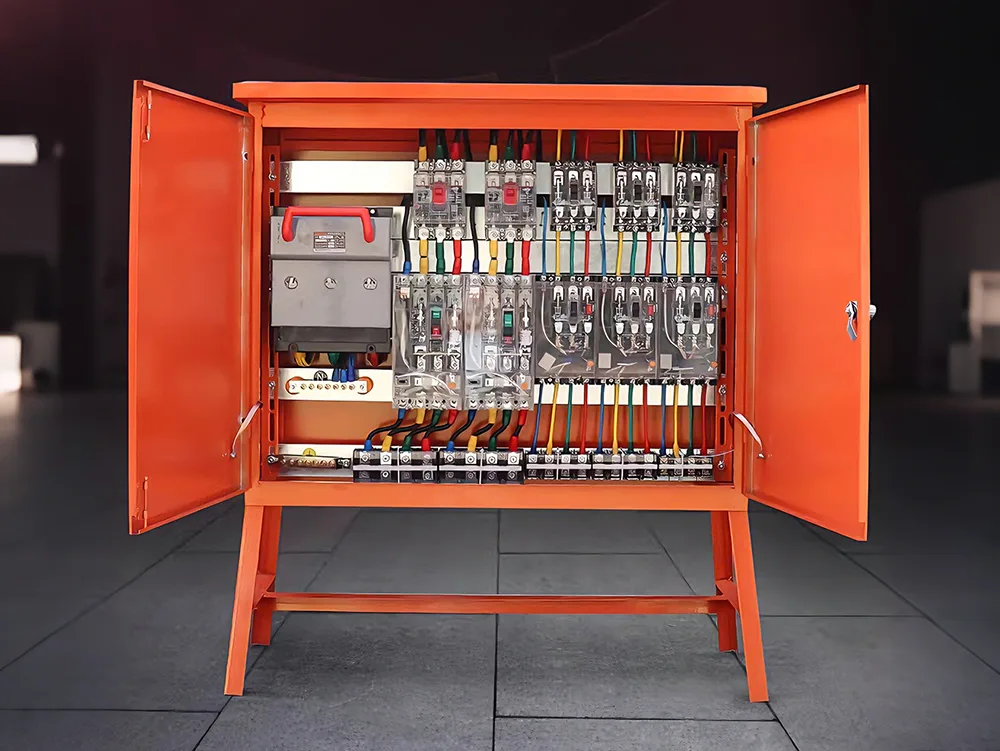

屋外の仮設電源ボックス、建設現場の配電ユニット、道路照明の制御ボックスとして機能します。

これらの用途向けにカスタマイズされた製品が必要な場合は、水、塵、雨に対する耐性を確保するために、高い保護等級 (IP54 / IP65 など) を選択することをお勧めします。

IV.太陽光発電および新エネルギーシステム

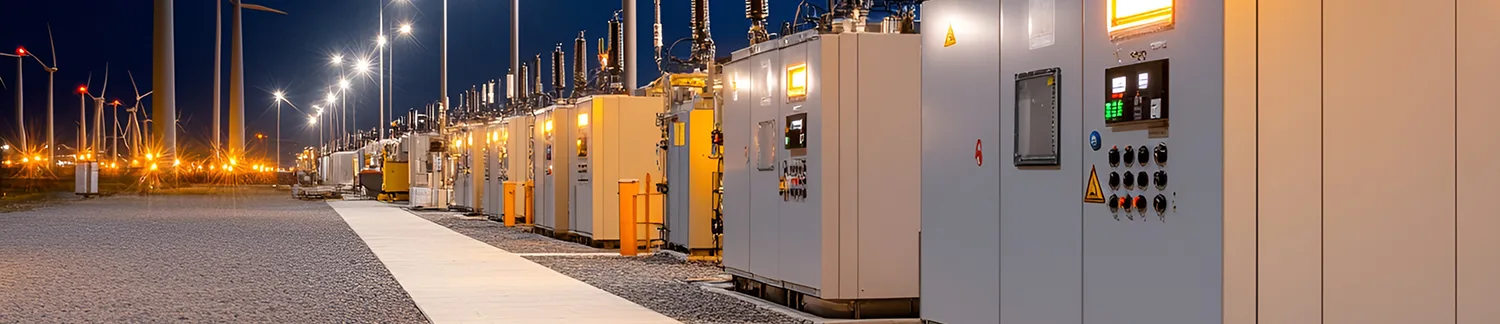

Shanming は以下のエンクロージャを提供しています。PV結合器ボックス、グリッド接続された PV キャビネット、およびエネルギー貯蔵システム用のコントロール ボックス。

これらのエンクロージャは、新エネルギー機器の基礎的なハウジングとして、保護、隔離、取り付けスペースを提供し、屋外での長期運用の要件をサポートします。

V. 通信とインフラストラクチャ

通信機器用制御ボックス、低圧システム用配電ボックス、監視システム用電源ボックスなどのカスタマイズも承ります。

これにより、通信電源装置の保護が確保され、外部干渉や環境への影響が防止され、システム全体の安定性が向上します。

配電ボックス エンクロージャを選択する際に考慮すべき要素は何ですか?

1. 寸法と仕様

選択する際、単にコンポーネントに正確に適合するだけのエンクロージャを選択することはお勧めしません。内部コンポーネントが占める面積は、ベース プレート面積の 80% を超えてはなりません。残りの 20% のスペースは、配線、放熱、および将来の拡張のために確保されています。したがって、選択には常にある程度の余裕を考慮する必要があります。

奥行きに関しては、サーキットブレーカー (操作ハンドルを含む)、ワイヤーダクト、およびエンクロージャのドア自体を合わせた奥行きを考慮する必要があります。これは、深さの要件が大きい大電流のノーヒューズ回路ブレーカにとって特に重要です。これを考慮しないと、ドアが適切に閉まらなくなる可能性があります。

2. 保護等級（IPコード）

設置環境の厳しさに基づいて、適切な保護評価を選択してください。

屋内オフィス/廊下: IP30 ～ IP40 で十分です。

産業作業場: 粉塵や水しぶきに対する保護を提供するには、IP54 が推奨されます。

屋外/太陽光発電システム: IP65 以上が必須であり、ドアの継ぎ目には連続した一体型シーリング ガスケットが付いている必要があります。

3. 材質と耐食性

冷間圧延鋼材: 最も汎用性の高いオプションで、ほとんどの乾燥した屋内環境に適しています。

ステンレス鋼 (304/316): 製薬、食品加工、塩水噴霧にさらされる海岸環境に適しています。ステンレス鋼 316 は 304 に比べて優れた耐食性を備えています。

4. 熱管理

熱管理は、高出力配電ボックスの見落とされがちな側面です。次のシナリオに基づいて選択することをお勧めします。

パッシブ冷却: エンクロージャ内で発生する熱が最小限の場合は、完全に密閉されたエンクロージャが適しています。

アクティブ冷却: エンクロージャに可変周波数ドライブ (VFD)、ソフトスターター、高電流コンタクタなどのコンポーネントが収容されている場合は、換気ルーバーを備えたエンクロージャを選択する必要があります。場合によっては、軸流冷却ファン用の取り付け穴が事前に開けられているモデルを選択する必要がある場合もあります。

日光からの保護: 屋外エンクロージャの場合は、直射日光による内部温度の上昇を防ぐために二重屋根構造をお勧めします。

5. 設置と操作の容易さ

ドアの開き方向: 設置場所の利用可能なスペースを考慮して、左開きドアと右開きドアのどちらが便利かを決定します。 Shangming のハイエンド エンクロージャの一部には、リバーシブル (左右どちらからでも開くように構成できる) ドアが付いています。

ケーブルの出入り口: ケーブルが筐体の上部から出入りするか下部から出るかを確認します。取り外し可能なフランジ プレートを備えたエンクロージャを選択することをお勧めします。ケーブル挿入穴をフランジ プレートに開けると、エンクロージャ本体に直接穴を開ける場合と比べて、柔軟性が高まり、優れたシールが確保されます。

ロックのタイプ: 標準的な工業用三角ロック、キー付きフラッシュ ロック、または防火カム ロック。

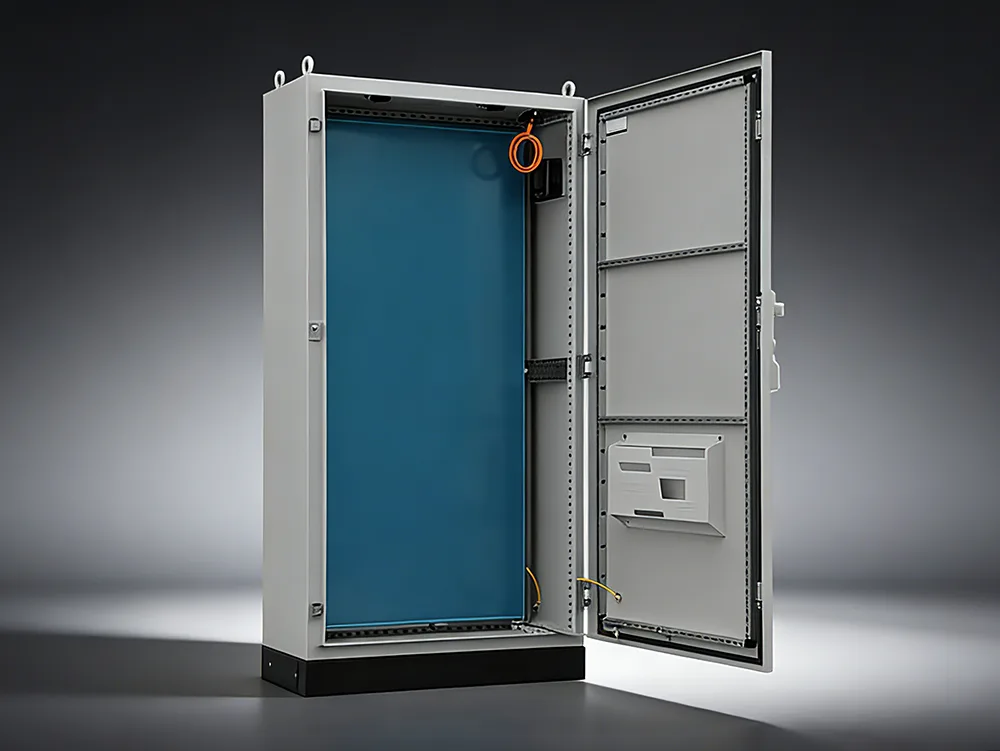

さまざまな種類に加えて、配電ボックスのエンクロージャ, Shangming では、高品質の製品ラインナップの重要なコンポーネントである床置き型配電キャビネット エンクロージャも提供しています。ワンストップのカスタマイズされたソリューションと工場から直接の価格設定のメリットを得るには、長期的なサプライヤーとして当社をお選びください。

主な特長

高い耐荷重能力: 当社の床置き配電キャビネットの筐体には、通常、厚さ 2.0 mm 以上の冷間圧延鋼板が使用され、溶接または組み立てられて構造が形成されます。この堅牢な構造により、キャビネットは重いフレームタイプのサーキットブレーカー、断面の大きな銅バスバー、変圧器ケーブルをしっかりとサポートできます。

モジュラー設計: 内部にはモジュラーホールパターンシステムが採用されており、特定の要件に合わせてクロスビームと取り付けプレートを柔軟に調整できます。この設計により、必要なときにいつでも便利なアップグレードや拡張が容易になります。

換気と放熱: キャビネット内には通常、高電流レベルが存在することを考慮して、効果的な空気の流れを確保するために、エンクロージャの上部には排気口、底部には吸気口が装備されています。さらに、顧客は強制空冷システムを製品に統合するためのカスタム構成を要求する場合があります。

一般的なキャビネットの分類

床置き型キャビネットは、その構造形式に基づいて、主に 2 つの主要なカテゴリに分類されます。

1. 固定式

特徴: 内部コンポーネントはサポートブラケットを介してしっかりと取り付けられています。一度配線すると移動できません。

用途：シンプルな構造で低コスト。通常、連続電源の要件がそれほど厳しくない環境で使用されます。

代表機種：GGD形交流低圧配電盤。

2. 引き出し式・取り外し式

特徴: 個々の回路は個別の独立した引き出しユニット内に収容されています。

用途：メンテナンス時に非常に便利です。特定の回路に障害が発生した場合、主電源を遮断することなく、対応するドロワーを引き抜いて新しいものと交換するだけで済みます。

代表機種：GCK形、GCS形、MNS形高機能配電盤。

床置き型と壁掛け型の配電ボックス: 違いは何ですか?

製品の選択と構成に関する推奨事項

特定のプロジェクト要件に基づいて、プリセールス段階で、尚明最適な構成を推奨します。一般に、最も頻繁にサポートされるアプリケーション シナリオを、対応する構成の推奨事項とともに以下に示します。

1. 産業用主配電

推奨される構成:

キャビネット寸法: 1800 ～ 2200mm (H) × 600 ～ 1000mm (W) × 600 ～ 1000mm (D)

材質：冷間圧延鋼板（≧1.5mm）

保護等級: IP30 / IP40

構造: 単一キャビネットまたは連結キャビネット (モジュラー/分割可能)

内部: ACB / MCCB + バスバーシステムの取り付け用に設計

2. 大電流・主引込線システム

推奨される構成:

幅: ≥800mm

奥行き: ≥800mm

構造: 両開きまたは複数ドアのデザイン

内部スペース: 大電流銅バスバーをサポート。上部または下部のケーブル挿入用の予約スペースが含まれています。

3. 自動化制御/PLC制御キャビネット

推奨される構成:

寸法：1600～2000mm（高さ）

材質：粉体塗装鋼板/ステンレス

保護等級: IP40 / IP54

内部：取付板＋DINレール

4. 屋外用途

推奨される構成:

保護等級: IP54 / IP65

材質: ステンレス鋼 (304/316) または屋外グレードの粉体塗装スチール

特徴: 防雨キャノピー + シーリングストリップ + 結露防止設計

5. 腐食性の高い環境

推奨される構成:

材質: 304 / 316 ステンレス鋼

保護等級: IP55+

表面処理：防錆コーティング

床置き型配電キャビネット エンクロージャの定期メンテナンスを実行するにはどうすればよいですか?

1. 掃除とホコリの除去

乾いた不織布と掃除機を使用して、キャビネット内に溜まったほこりを取り除きます。濡れた布の使用や圧縮空気の直接吹き付けは固く禁止されています。

バスバー、絶縁体、サーキットブレーカーのアークシュート、換気チャネルの清掃には特に注意してください。

2. 電気接続の締め付け

すべてのボルト接続箇所に緩みがないか検査します。トルクレンチを使用して規定のトルク値で増し締めしてください。

酸化またはアークによる損傷の兆候が検出された場合は、端子を研磨するか交換する必要があります。

3. コンポーネントの機能テスト

サーキットブレーカー: 手動による開閉操作がスムーズであること、およびトリップ機構が反応することを確認します。

コンタクタ/リレー: 接点の磨耗状態を検査し、コイル抵抗が正常範囲内であることを確認します。

コンデンサ: 静電容量の劣化、膨らみ、または電解液の漏れの兆候がないか確認します。

SPD (サージ保護デバイス): ステータス インジケータ ウィンドウが緑色であり、劣化インジケータがトリガーされていないことを確認します。

4. 絶縁性能試験

500V または 1000V メガオーム計を使用して、以下を測定および確認します。

相間絶縁抵抗: ≥ 1 MΩ;

相対接地間絶縁抵抗: ≥ 1 MΩ;

測定値がこれらの基準を下回る場合は、湿気の浸入や汚染などの潜在的な原因を調査してください。

5. 機械構造の保守

引き出しタイプのユニットのガイド レールと連動機構を検査し、固着や固着がないか確認してください。可動部品には電気機器専用のグリースを使用して潤滑してください。

「五つの予防」（連動）の安全機構の機能を定期的に確認してください。

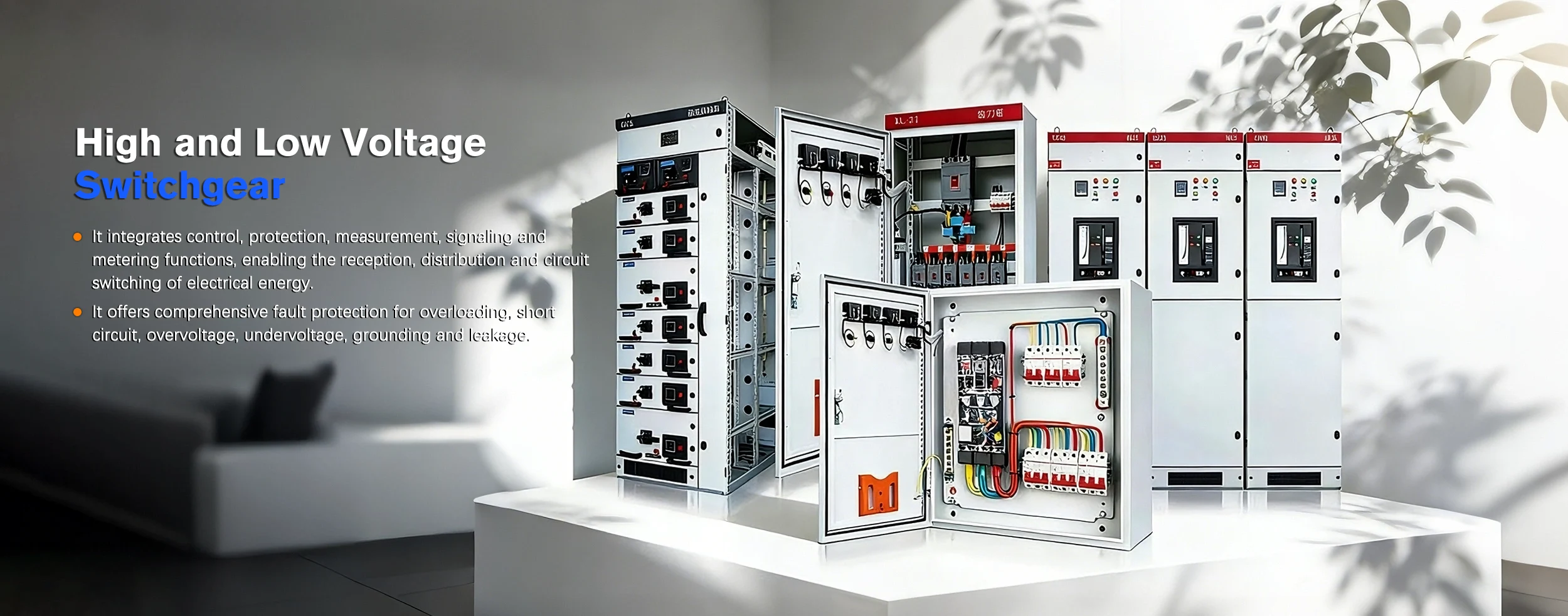

高電圧および低電圧開閉装置の信頼できるメーカーとサプライヤーをまだお探しですか?選ぶ尚明電気中国から。当社はプロフェッショナルな製品とサービスを提供し、さまざまな非標準のカスタマイズ要求をサポートし、特定のプロジェクトのニーズに合わせたソリューションを提供します。

製品カテゴリー

1. 高圧開閉装置

このカテゴリには、3 kV ～ 35 kV 以上の範囲の定格電圧を持つ機器が含まれます。その主な機能は、電気エネルギーを受け取り、分配することです。さらに、電力線に障害が発生した場合には、リレー保護装置と連携して、数千アンペアに達する短絡電流を迅速に遮断します。

主要なコンポーネント:

高圧サーキットブレーカー（真空またはSF6タイプ）：コア消弧要素として機能します。

ディスコネクター (絶縁スイッチ): メンテナンス中の安全を確保するために、目に見える物理的なエアギャップを提供します。

電流/電圧変圧器: 計装および測定の目的で、高電圧信号を低電圧信号に降圧します。

代表機種：KYN28（メタルクラッド引出式）、XGN（リング本体固定式）。

2. 低圧開閉装置

このカテゴリには、定格電圧が 1000 V 以下の機器が含まれます。その主な機能は、電力システム内の最終段階の配電を管理することです。変圧器によって降圧された電気エネルギーを、さまざまなフロア、生産ライン、または電力駆動の機器に分配します。

主要なコンポーネント:

エアサーキットブレーカ (ACB): 主要な入力線または大容量の出力線に使用されます。

配線用遮断器 (MCCB): 分岐回路の保護に使用されます。

コンデンサ補償キャビネット: システムの力率を改善し、電気コストを削減するために使用されます。

代表的なモデル:GGD（固定式）、GCK/GCS/MNS（引出し式/引き出し式）。

高電圧シリーズと低電圧シリーズ: 比較

アプリケーションシナリオ

当社の高電圧および低電圧開閉装置は幅広い用途に使用され、多くの場合、異なる機能を果たすために単一の設定内で同時に導入される場合があります。特定の要件に合わせて完全なソリューションをカスタマイズできます。

一般的な障害とトラブルシューティングの解決策

Shanming は包括的なアフターセールス技術サポート サービスを提供する専門メーカーです。さらに、製品の納入に付随して、完全な検査書類と操作およびメンテナンスのガイドラインを提供します。参考までに、一般的な問題のリストを以下にまとめました。

1. 高電圧開閉装置に関する一般的な問題

症状1：部分放電とヒスノイズが発生する

原因: 断熱コンポーネントへの湿気の侵入。沿面放電につながる表面の塵の蓄積。またはバスバー接続点のバリによるコロナ放電が発生します。

解決策:

1. 環境管理: キャビネット内の加熱および除湿ユニットが正しく機能していることを確認します。

2. 非通電状態での清掃: 無水アルコールを使用して絶縁体とブッシングを拭きます。

3. 超音波検出: 動作中に部分放電検出器を使用して、放電源の正確な位置を特定します。

症状 2: 高電圧サーキットブレーカーが閉まらない、または開かない

原因: エネルギー貯蔵モーターの損傷。制御回路（コイル開閉）の焼損。または潤滑油の乾燥による機械的リンケージの焼き付き。

解決策:

二次回路検査：開閉コイルの抵抗を測定し、補助電源電圧が正常範囲内であることを確認します。

機械的潤滑: 機械的トランスミッション部品に特殊な低温潤滑剤を再塗布します。

2. 低圧開閉装置に関する一般的な問題

症状1：気中遮断器（ACB）の異常温度上昇

原因: 接触圧力が不十分であるか、一次プラグイン接点の酸化。バスバーボルトの緩み。

解決策:

温度監視: 赤外線サーマル イメージャーを使用して、接点と接続ポイントをスキャンします。

接点のメンテナンス: システムの電源を切り、ACB を取り外し、接点上の酸化層を取り除き、電気接点グリースを塗布します。

症状 2: 無効電力補償キャビネット内のコンデンサの膨張または破裂

原因: システム内の過剰な高調波成分。またはコンデンサの頻繁なスイッチング動作による過熱。

解決策:

コンデンサの交換: ショートにつながる電解液の漏れを防ぐために、膨らんだコンデンサはすぐに交換してください。

直列リアクトルの設置：高調波を抑制するために、補償回路内に直列リアクトルを設置してください。

3. 一般的な障害

症状: 結露 - キャビネットの内壁に水滴が形成され、絶縁コンポーネントの表面にフラッシュオーバーの痕跡が見られるのが特徴です。

解決：

密閉: キャビネットの底部にあるケーブル入口開口部は、ケーブル溝からの湿気の侵入を防ぐために、難燃性パテを使用して完全に密閉する必要があります。

インテリジェントなアップグレード: 自動温度および湿度監視システムを結露除湿器と組み合わせて設置し、従来の暖房パネルを置き換えます。
