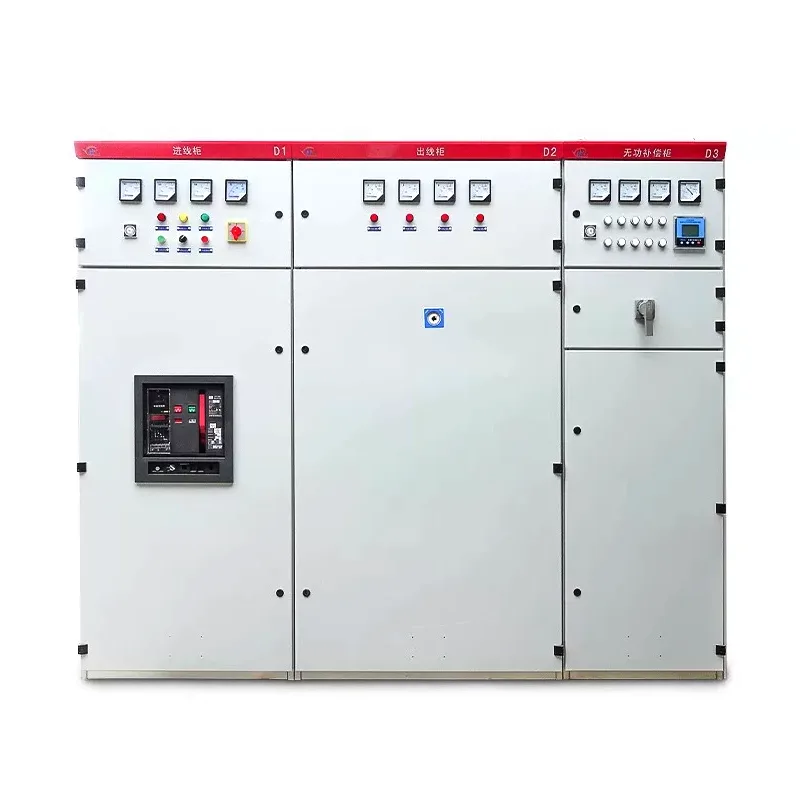

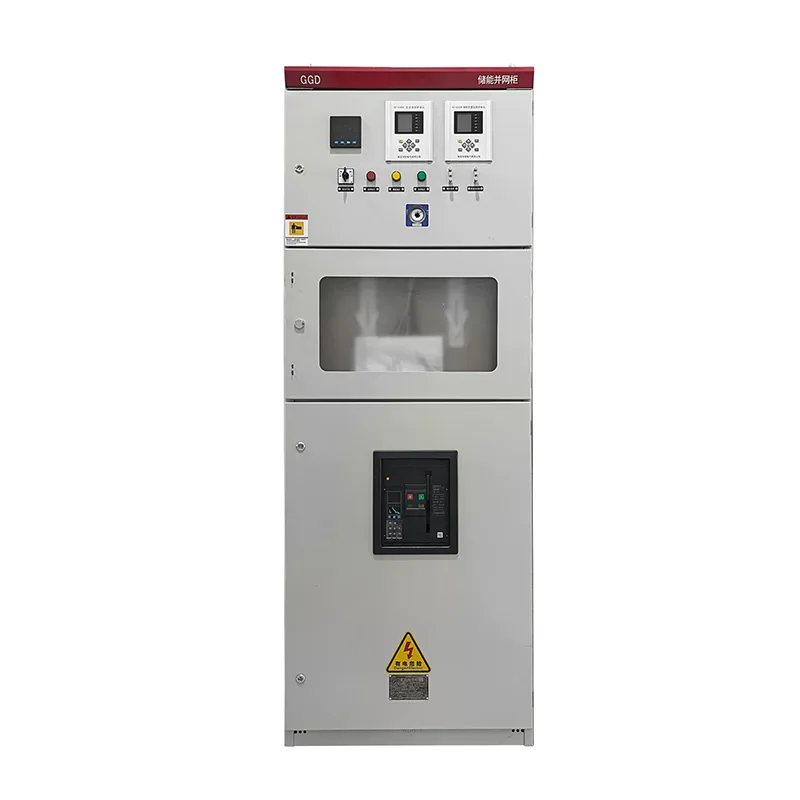

GGD AC 低電圧開閉装置

GGD AC 低電圧開閉装置は、広く使用されている低電圧完全配電ユニットです。高い信頼性、設置とメンテナンスの容易さ、競争力のある価格を誇り、コスト削減に役立ちます。自信を持ってShangmingをサプライヤーとして選択し、安心のワンストップサービスをお受けください。

GGD AC低圧開閉装置とは何ですか?

GGD AC 低電圧スイッチギヤは、成熟した広く使用されている低電圧 AC 配電スイッチギヤで、配電システムの主配電装置または副配電装置としてよく使用されます。尚明が大量供給できる商品でもあります。

GGD は、一般的で成熟した低電圧開閉装置モデルです。 「低圧」は、この製品が AC 380V/400V などの低圧配電に使用されることを示します。回路ブレーカー、バスバー、保護および制御コンポーネントを統合し、配電システムの安全かつ安定した動作を保証します。

技術的特徴

キャビネット構造: GGD AC 低圧スイッチギヤは、冷間成形鋼片を使用して部分溶接で組み立てられた汎用キャビネット設計を採用しています。これにより、高い剛性と耐荷重性を備えたキャビネットが実現します。

モジュラー設計: キャビネットのフレーム コンポーネントと特殊なアクセサリは鋼鉄セクションのサブセンターによって供給され、キャビネットの高精度と品質を保証します。

放熱システム: キャビネットには、上部と底部の両方にさまざまな数の通気孔があります。内部の電気部品が発熱すると、熱い空気が上昇して上部のスロットから排出され、下部のスロットから冷たい空気が補充され、自然な空気の流れが形成されます。

保護等級: 標準構成は通常 IP30 です。 IP40 は環境要件に合わせてカスタマイズできます。詳細については尚明までお問い合わせください。当社の技術チームがカスタマイズ前の分析を実施します。

GGD AC 低電圧開閉装置を選ぶ理由?

経済性: 引き出し式開閉装置と比較して、GGD AC 低圧開閉装置は構造がシンプルで、複雑な引き出し連動機構や高価なコネクタが不要となり、コストが 30% ～ 50% 削減されます。さらに、そのコンポーネントは汎用性が高く、スペアパーツもすぐに入手できます。

直感的な操作とメンテナンス: GGD の固定構造により、すべての接続ポイントと配線が見やすくなり、検査が容易になります。引き出し式開閉装置では、コネクタの接触不良やアーク発生などの潜在的なリスクと比較して、ボルト固定式の固定接続により、長期間の運用において高い信頼性が得られます。

高い遮断容量: 定格短絡遮断電流は最大 50kA。

優れた動的安定性と熱安定性: この開閉装置は、短絡電流によって発生する機械的ストレスや熱衝撃に耐えることができます。

アプリケーションシナリオ

GGD AC 低電圧開閉装置の高い費用対効果と成熟した技術が、多くのお客様に選ばれる理由です。私たちが最も頻繁に協力したプロジェクトには次のものがあります。

変電所および発電所: GGD は、定格動作電圧 380V の AC 50Hz 電力システムの電力変換に使用できます。

産業企業: 大型モーターの制御、配電、照明を担当します。

建物：複合商業施設や住宅地の主要物流室。

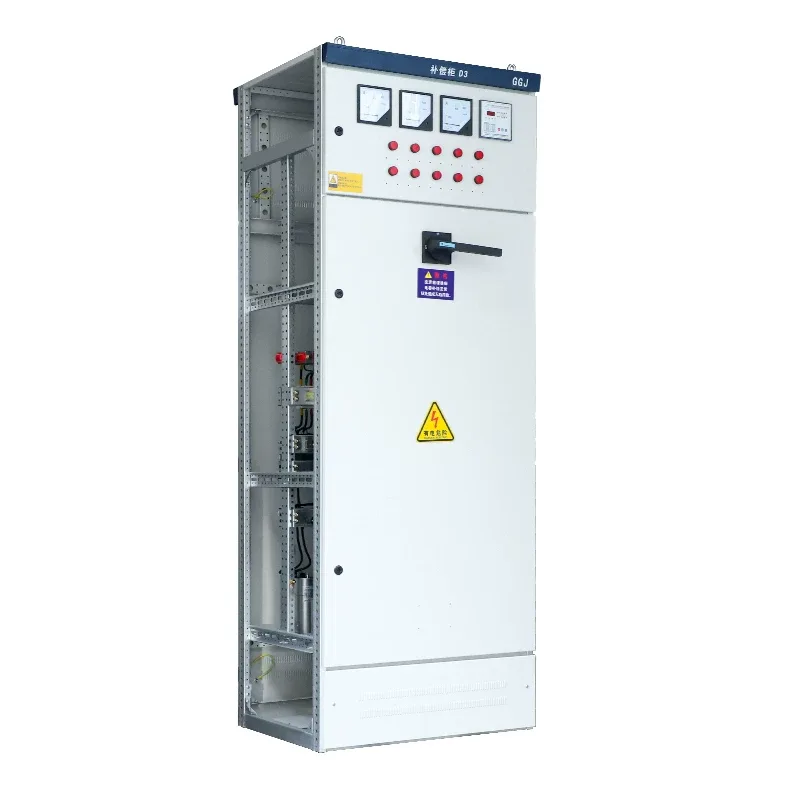

コンデンサ補償: 電力システムの無効電力補償、つまり GGD タイプの補償キャビネットに一般的に使用されます。

注文情報

GGD キャビネットを注文する必要があることが確実な場合は、直ちに Shangming に連絡し、次の情報を提供してください。

主回路図 (単回路): 内部回路ブレーカーとバスバーのレイアウトを決定する必要があります。

補助回路図 (第 2 回路): 制御ロジック、表示灯、および機器の要件。

コンポーネント リスト: Schneider、ABB、Chint など、サーキット ブレーカーの特定のブランドを指定するかどうか。

キャビネットの色: デフォルトはライトグレー (RAL 7035) で、カスタマイズ可能です。

よくある質問

Q: GGD キャビネットにはどのサイズのサーキット ブレーカーを取り付けることができますか?

A: GGD キャビネットは非常に高い耐荷重能力を持っています。メインの入力ラインは、最大 3150A または 4000A までのユニバーサル回路ブレーカーに対応できます。引込み線は配線用遮断器を使用し、ご要望に応じて柔軟に配置できます。

注: カスタマイズする場合は、銅バスバーの断面積が定格電流の温度上昇要件を満たしていることを確認するために、バスバーの仕様を指定する必要があります。

Q: このキャビネットは埃や湿気を防ぐのにどの程度効果がありますか?

A: 標準の GGD キャビネットの保護等級は IP30 です。

ほこりの多い工場や湿気の多い地下室では、シール ストリップと保護パネルを追加することで定格を IP40 まで高めることができます。

ただし、自然の換気チャネルに依存しているため、IP 定格が高すぎると熱放散に影響します。保護と熱放散の間でバランスを取る必要があります。

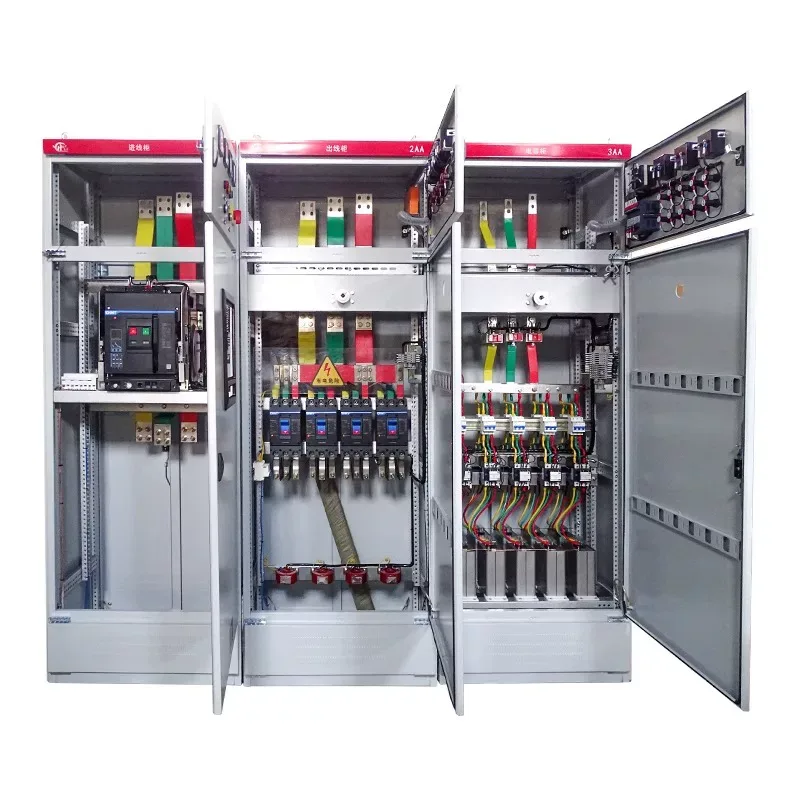

Q: GGD キャビネット内のバスバーは水平または垂直に配置されていますか?

A: GGD キャビネットは通常、上部に水平バスバー配置を使用します。

このレイアウトにより、キャビネットの動的安定性が向上するだけでなく、複数の GGD キャビネットの水平接続も容易になります。
