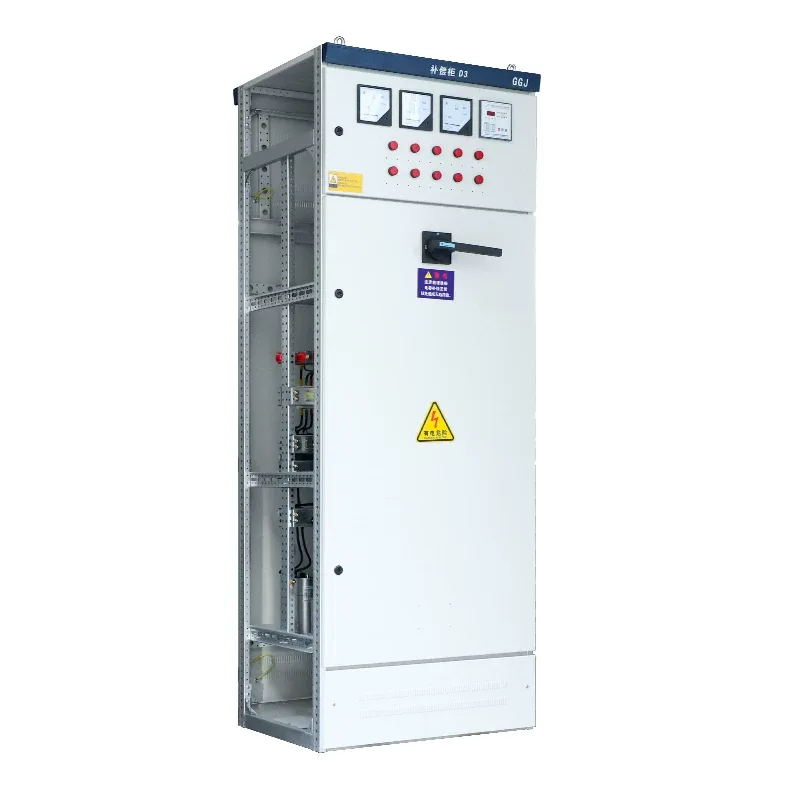

GGJ 低電圧無効電力補償キャビネット

GGJ 低電圧無効電力補償キャビネットは、Shangming が提供できる一般的なモデルの 1 つです。工場として、当社は競争力のある価格で製品を直接お客様に提供します。この製品は、力率を改善し、エネルギーを節約し、消費量を削減し、電力網の運用品質を向上させることができます。

核となる動作原理

GGJ 低電圧無効電力補償キャビネットの中心的なタスクは、特定のロジックとステップで、コンデンサによって生成される進み電流を使用して、誘導負荷によって生成される遅れ電流を相殺することです。

1. リアルタイム監視: インテリジェント コントローラーがシステムの電圧、電流、力率 (cosφ) をサンプリングします。

2. デマンド判定: cosφ < 設定値 (通常 0.92 ～ 0.95) の場合、補償が開始されます。

3. 自動スイッチング: コンデンサバンクは、プリセット戦略 (周期的/エンコード/ファジー制御) に従ってスイッチオンされます。

4. ゼロクロス スイッチング (オプション): サイリスタ スイッチ (TSC) を使用して、ゼロ突入電流スイッチングを実現し、コンデンサの寿命を延ばします。

GGJ 報酬キャビネットが必要な理由は何ですか?

モーター、変圧器、溶接機などの産業用負荷のほとんどは誘導負荷です。これらのデバイスは、有効電力だけでなく、磁界を確立するために大量の無効電力も消費します。

補償がなければ、力率が低下し（0.9 未満）、送電網内の大きな電圧変動、変圧器容量の無駄、さらには電力会社からの罰金につながる可能性があります。

GGJ低圧無効電力補償盤を設置後、コンデンサを接続することで誘導負荷に必要な無効電流が発生し、主幹線の力率が改善されます(通常0.92～0.98に設定)。

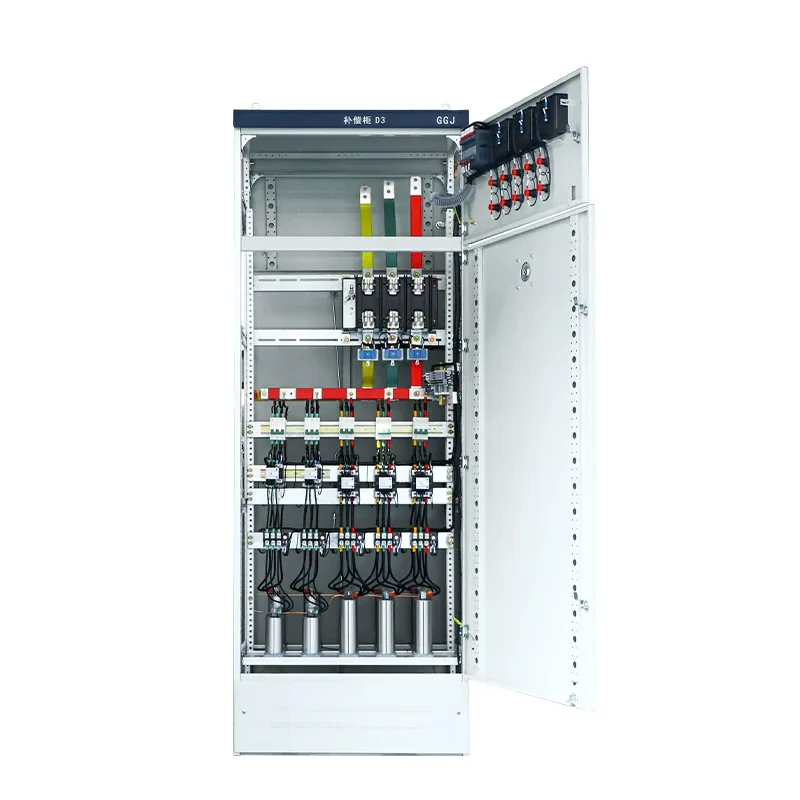

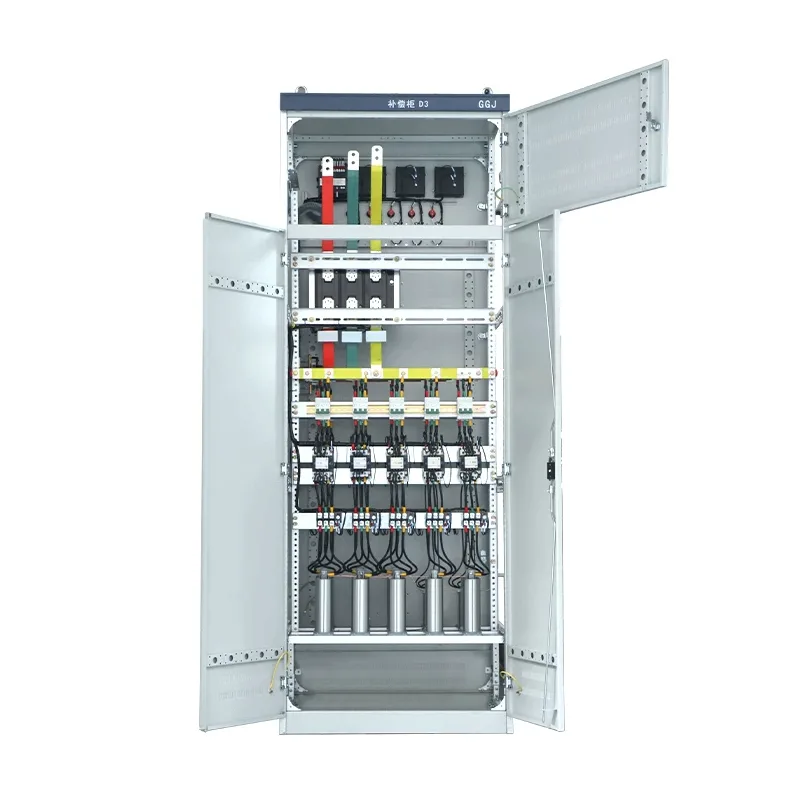

コアコンポーネント

Shanming の GGJ 低電圧無効電力補償キャビネットは、単純な開閉装置ではありません。 It integrates the following components with precision, ensuring reliable quality and stable performance through our rigorous processes and testing procedures.

● 自動無効電力コントローラー: 電力網の力率をリアルタイムで監視します。設定値を下回ると自動的にコンデンサ接続指令を出します。

● 低電圧自己修復コンデンサ: コアのエネルギー貯蔵コンポーネントであり、高度な無効電流を提供します。

● 切替スイッチ：専用のコンデンサコンタクタと複合スイッチが含まれます。前者は突入電流抑制装置を備えたメカニカルスイッチであり、後者はゼロクロススイッチングを実現し、火花や突入電流を排除し、頻繁なスイッチング用途に適しています。

● 直列リアクトル: 高調波を抑制し、コンデンサのスイッチング時の突入電流を制限し、コンデンサを焼損から保護するために使用されます。

● ヒューズ: 短絡保護を提供します。

主な利点

1. 省エネとコスト削減: GGJ 低圧無効電力補償キャビネットは力率を改善し、電力局の電力調整料金による罰金を回避します。これは中国国内のクライアントと仕事をするときに私たちが遭遇する一般的な問題であり、彼らのニーズを満たす設計です。線電流と銅損 (I²R) が削減され、電気代が 5% ～ 15% 節約されます。

2. 電力品質の向上: 補償キャビネットはバス電圧を安定させ、モーターの起動と停止によって引き起こされる電圧降下を防ぎ、変圧器の容量を解放し、容量拡張投資を遅らせます。

3. 自動化された操作: 高度な設計を採用し、安定したパフォーマンスを保証します。この機器は、手動介入なしで 24 時間年中無休で自動的にオン/オフを切り替えることができます。コンデンサの故障や過熱アラームなどの一般的な障害を自己診断できます。技術サポートは、Shangming からいつでもご利用いただけます。

4.高い安全性：コンデンサは乾式自己修復技術を採用しており、故障を自動的に隔離し、爆発を防ぎます。リアクトルは共振を抑制し、補償が壊滅的な状態になるのを防ぎます。

GGJ と他の補償方法の比較

GGJ は費用対効果の王様であり、高調波制御の定常状態システムにおいて最も経済的な無効電力補償を提供します。

一般的な障害とトラブルシューティングの提案
