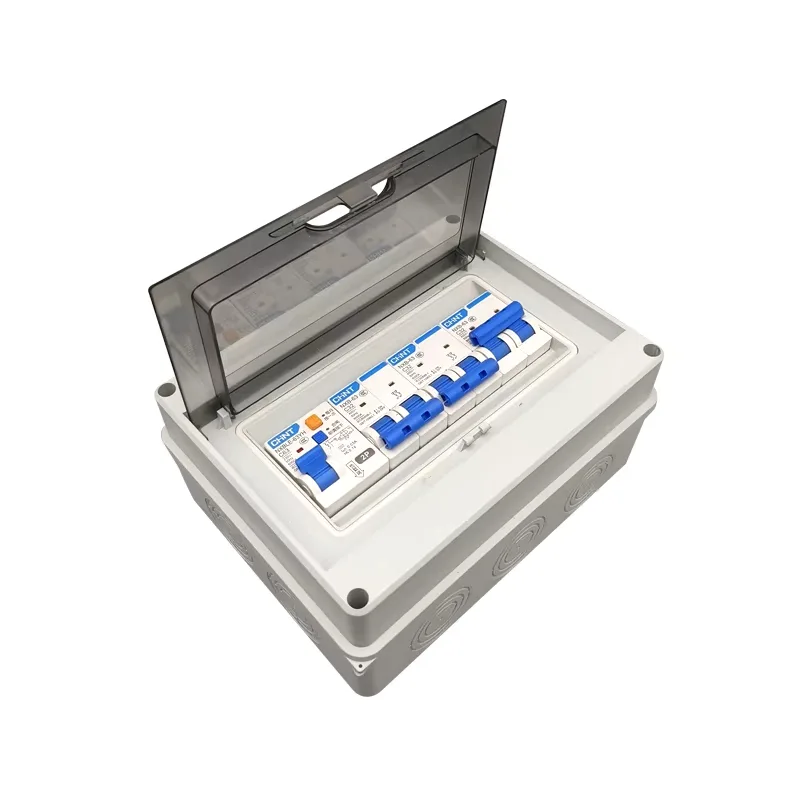

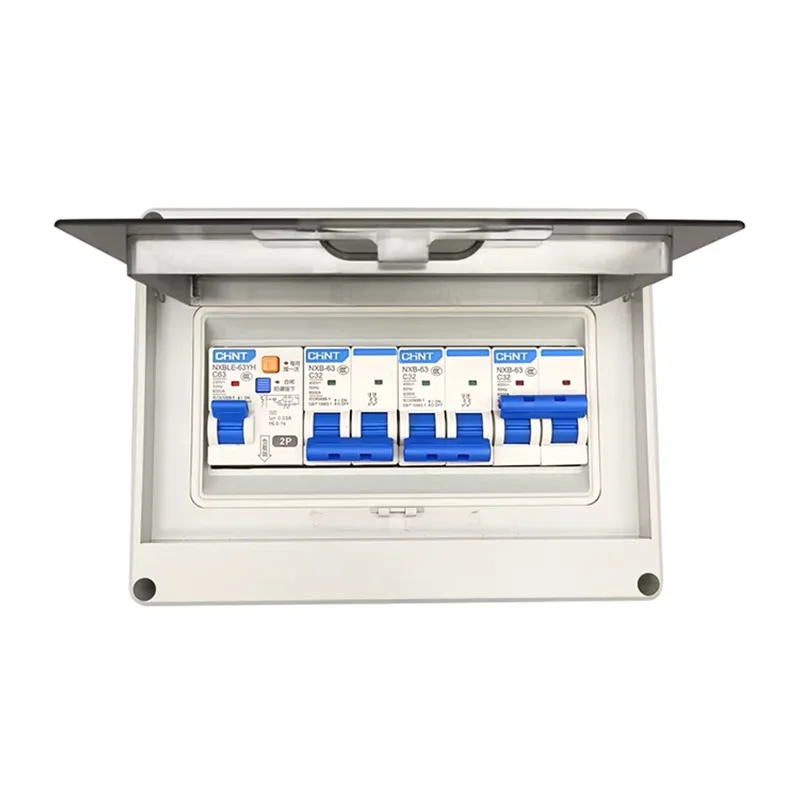

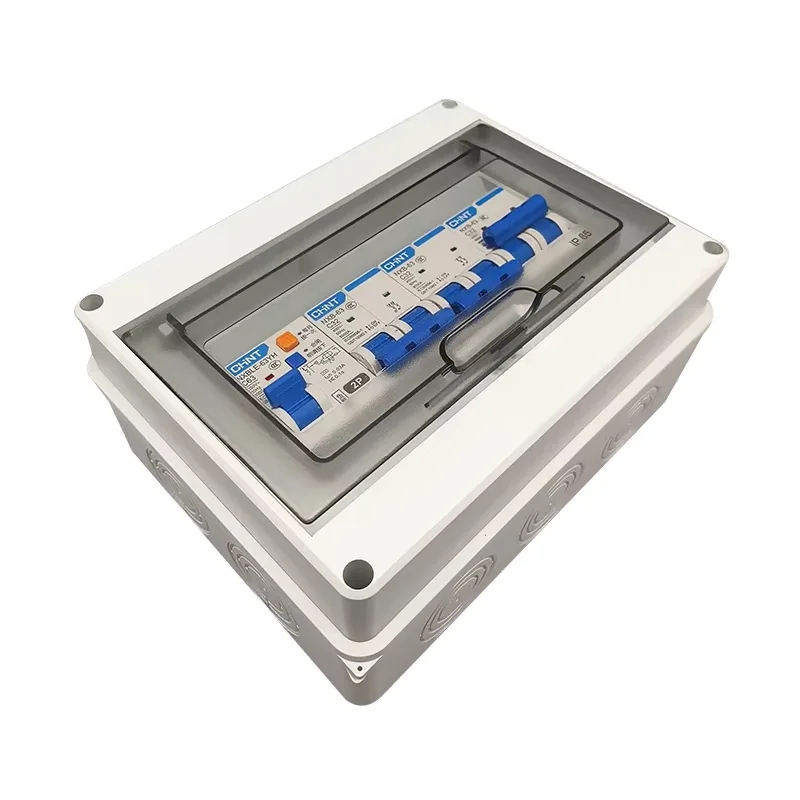

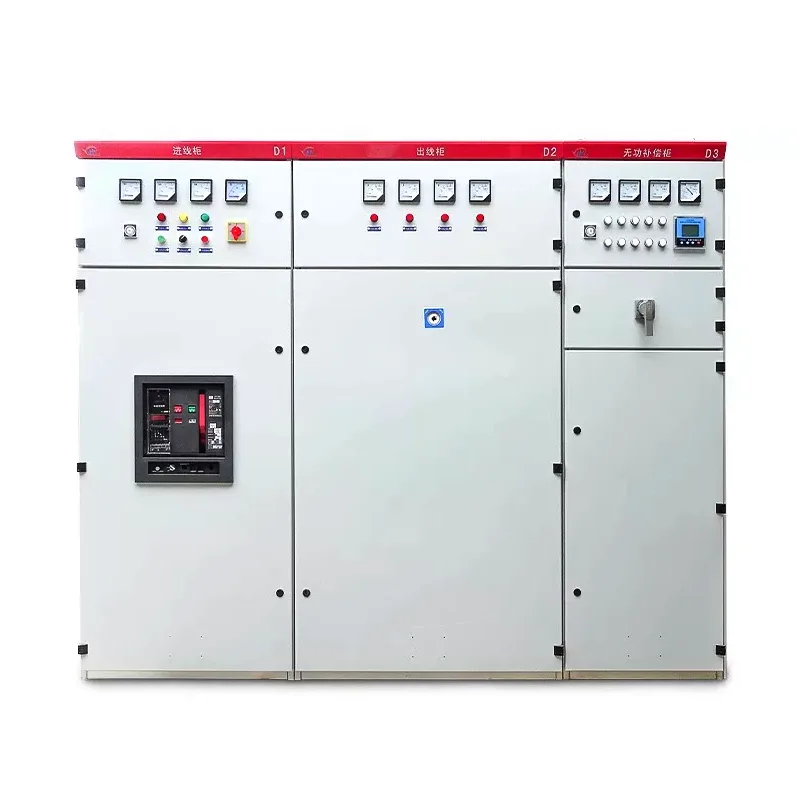

エアサーキットブレーカー配電ボックス

中国企業の Shangming を気中遮断器配電ボックスのサプライヤーとして選択すると、技術サポートと競争力のある価格を利用できるようになります。この配電ボックスはインテリジェントな監視とリモート制御をサポートします。

主な機能

主電源制御: 低電圧システムの主受電スイッチとして、気中ブレーカー配電ボックスは、建物全体または生産ラインの主電源スイッチを制御し、配電システム全体のオン/オフ状態を制御します。

複数の保護: この装置は、遅延の長い過負荷、遅延の短い短絡、瞬間的な短絡、および地絡保護という正確な 3 段階の保護を提供します。

電力監視: エアサーキットブレーカーは、電圧、電流、周波数、力率などのリアルタイムデータを表示するインテリジェントコントローラーを統合できます。

階層的インターロック: エアサーキットブレーカー配電ボックスは、上流の変圧器または下流の分岐キャビネットと論理的に連動することができ、カスケードトリップによる大規模停電の発生を防ぎ、ケーブル、機器、および従業員の安全を保護します。

製品の比較: エアサーキットブレーカー配電ボックスと標準配電ボックス

適切な気中ブレーカー配電ボックスの仕様を選択するにはどうすればよいですか?

正しく選択すると、その後の設置、メンテナンス、パフォーマンス、寿命が向上します。シャンミンは気中遮断器配電箱のメーカーとして、アプリケーション → 電圧 → 電流 → 短絡容量 → 構造形式 → キャビネット仕様 → 引き込み線方式 → インテリジェント構成 → 環境検証という標準的な選定プロセスに基づいてアドバイスを提供します。

I. アプリケーションを明確にする

仕様を選択する前に、まずシステム内の気中ブレーカー配電ボックスの機能を決定してください。

低圧主引込線配電箱：最大負荷、最大短絡電流に対応し、低圧系統全体の主開閉器として機能します。

バスタイ配電ボックス: 2 つのバスバーセクション間の接続に使用されます。主な考慮事項は、接続容量と動作周波数です。

重要な負荷フィーダ配電ボックス: 高い信頼性と選択的保護を必要とする重要な機器に電力を供給します。

アプリケーションが異なれば、必要な仕様も大幅に異なります。これが最初のステップです。

II.定格電圧とシステムタイプの決定

一般的な定格電圧: AC 380V / 400V / 690V、現場の電源システムと一致している必要があります。

システム形式：三相3線式／三相4線式。中性線(N)および保護接地(PE)線が必要かどうかをご確認ください。

電圧とシステムのタイプが間違っていると、機器が直接使用できなくなります。

Ⅲ．定格電流の計算と選択

実際の負荷電流を計算し、最大同時動作条件に基づいてすべての下流回路の設計電流を要約します。

選択するときは、将来の拡張に備えて、適切なマージン (通常は 10% ～ 30%) を確保しておくことをお勧めします。

一般的な ACB 定格電流定格: 630A、800A、1000A、1250A、1600A、2000A、2500A、3200A、4000A ～ 6300A。

原則として、長期動作電流は ACB 定格電流の 80% ～ 90% 以下である必要があります。

IV.短絡遮断容量の確認

多くのお客様はサーキット ブレーカーを選択する際にこの点を見落としていますが、これは非常に重要です。遮断容量が不十分だと、重大な安全上の危険が生じる可能性があります。

設置点での短絡電流は、変圧器の容量、インピーダンス、ケーブル長から計算して決定する必要があります。

適合する遮断容量を選択します: Icu / Ics ≥ システムの最大短絡電流。

共通定格：50kA、65kA、80kA、100kA。

V. サーキットブレーカー構造の選択

固定 ACB: 低コスト、メンテナンスには停電が必要です。

引き出しタイプ ACB: メンテナンスが便利で、中断のないメンテナンスをサポートし、産業プロジェクトでよく使用されます。

VI.配電ボックスキャビネットの仕様と構造の決定

キャビネットの寸法は、ACB の仕様、バスバー容量、出力回路の数によって異なります。主なタイプは壁掛けタイプと床置きタイプです。

保護等級: 屋内: IP30 / IP40;屋外：IP54 / IP65。

VII.バスバーおよび引出線構成の選択

バスバーの仕様は、定格電流と銅バスバー断面積に基づいて、温度上昇と長期使用を考慮して選択する必要があります。

出線回線種類：MCCB出線、MCB出線、ダイレクトケーブル出線。

バックアップ回路は必要ですか？その場合は、将来の容量拡張に備えてスペースを確保してください。

Ⅷ.インテリジェントな機能とアクセサリの構成

オプションの機能には、電流、電圧、エネルギーの監視が含まれます。通信インターフェース。遠隔開閉。障害アラームとステータスフィードバック。

インテリジェントタイプは工場やデータセンター、公共建築などにおすすめです。

IX.環境および使用条件の検証

次の環境要因を確認してください。

周囲温度（高温の場合はディレーティングが必要）

設置高度

塵埃、湿気、腐食性ガスの存在

耐震設計は必要ですか？
