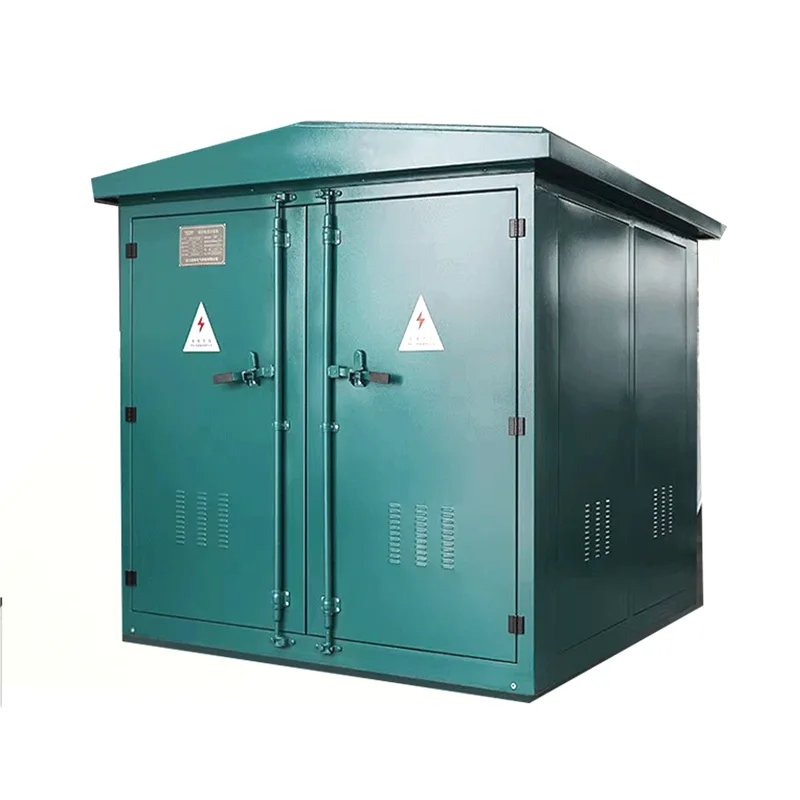

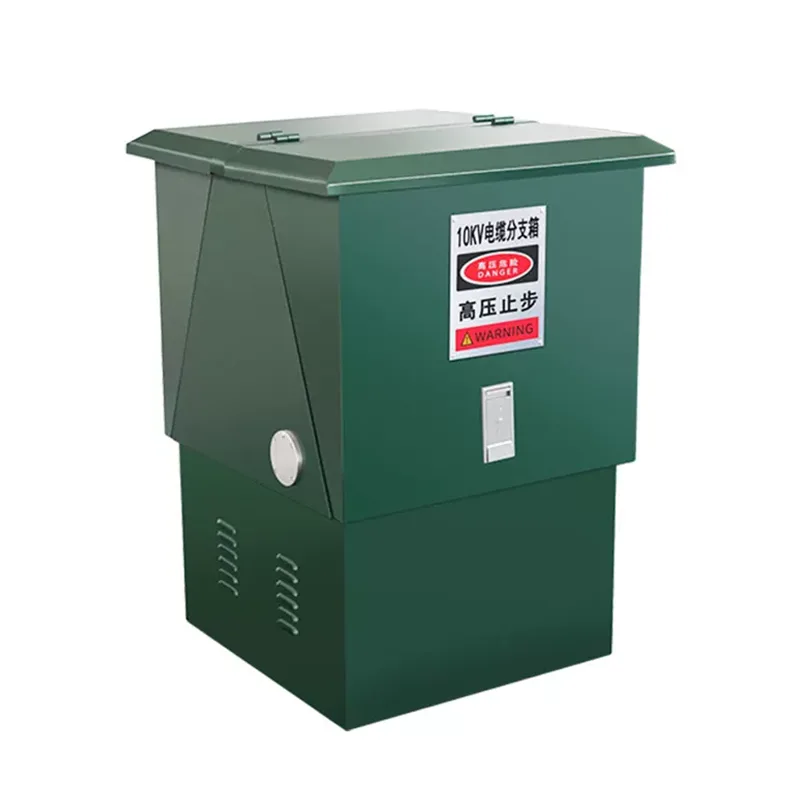

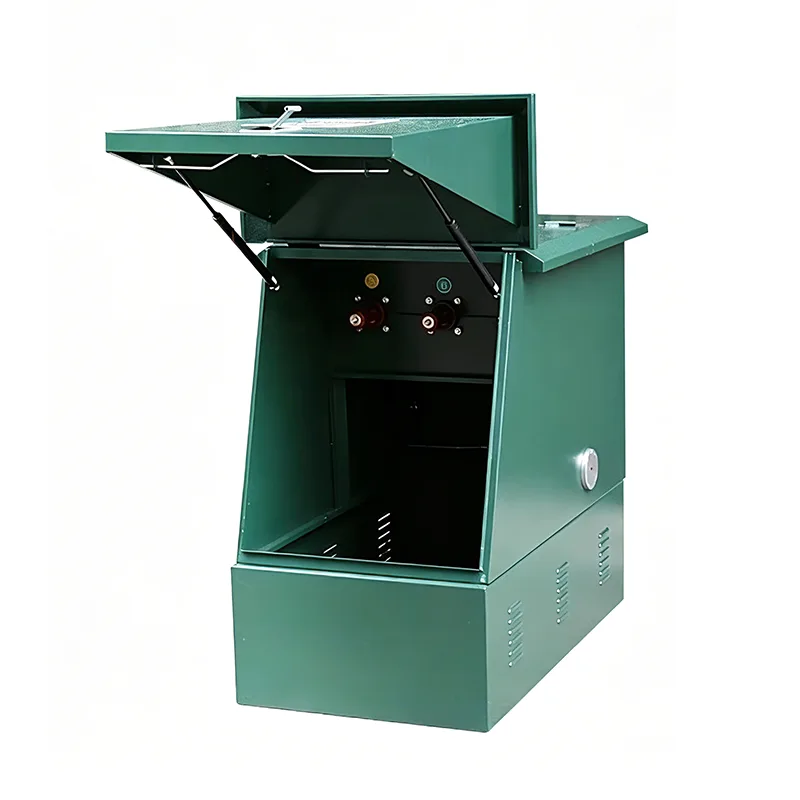

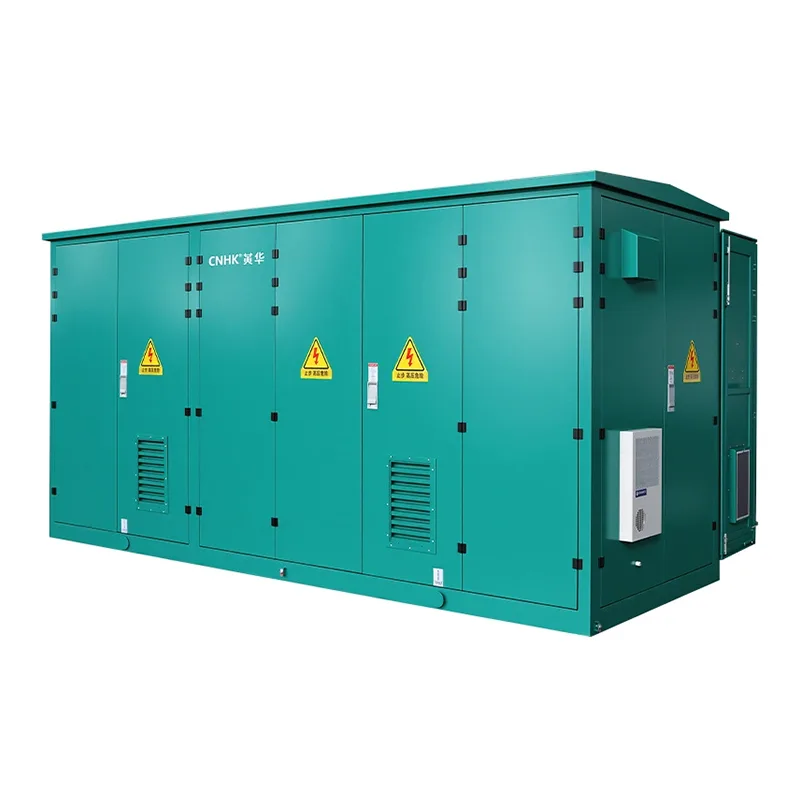

高圧ケーブル分岐箱

高電圧ケーブル分岐ボックスは、6kV ～ 35kV 中圧配電ネットワークで使用されます。これらは工場で事前に製造され、高電圧ケーブル ジョイントのプラグイン アセンブリを介して現場で設置され、ケーブル マンホールを置き換えたり、端子ヘッドを現場で製作したりできます。 Shangming はこの製品のメーカーとして、プロジェクトの実際のニーズに応じてカスタマイズできます。お問い合わせください。

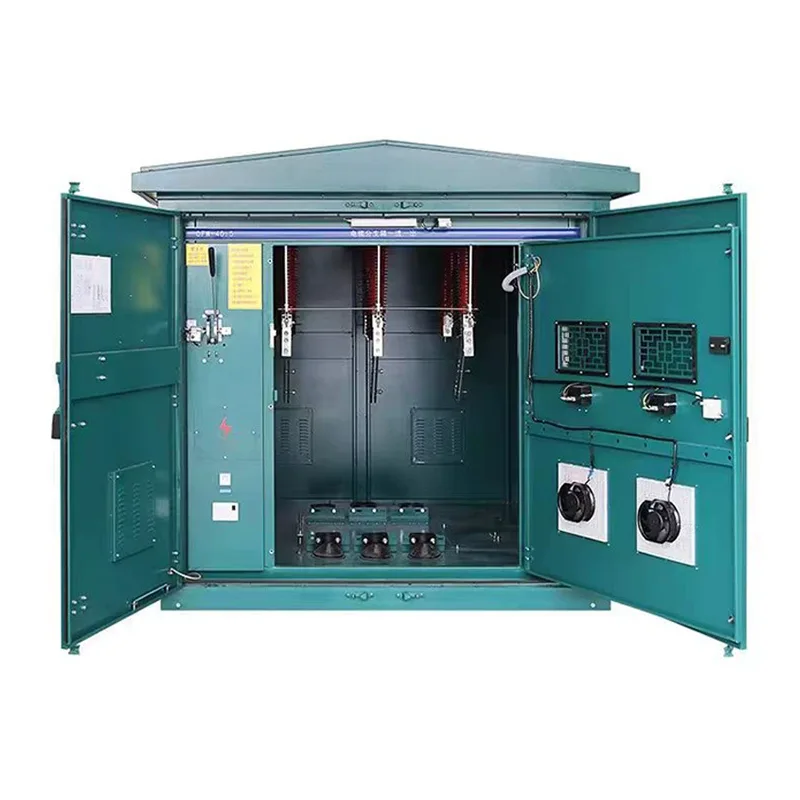

構造組成

高電圧ケーブル分岐ボックスは、高電圧配電システムのケーブル分岐、接続、および保護コンポーネントとして機能します。主に接続要素ですが、必要に応じて保護装置を構造コンポーネントに追加できます。

1. エンクロージャ: エンクロージャは基本コンポーネントです。冷間圧延鋼板やステンレス鋼などの高強度金属を使用しており、防水性、防塵性、耐食性、耐候性に優れ、屋内外の高電圧環境に適しています。

2. 主ケーブル接続端子: この部品は大断面の高圧ケーブルに使用され、アルミニウムまたは銅の導体をサポートし、信頼性の高い接触と低インピーダンスを保証します。

3. 分岐端子: 1 入力複数出力構造で、高絶縁性、耐熱性材料で内部絶縁されており、分岐間の電気的絶縁と安全な距離を確保します。

4. 絶縁保護システム：短絡、フラッシュオーバー、感電事故を防止するために、高電圧ブッシングと絶縁カバーが装備されています。

5. 保護装置: 高電圧ヒューズ、負荷スイッチ、落雷、過電流保護など、プロジェクト要件に基づくオプション。幹線は継続的な電力供給を維持しながら、分岐回路を独立して保護することが可能です。

製品の特徴

1. 高電圧の安全性と絶縁

高圧ケーブル分岐ボックスは、絶縁カバー付きの高強度金属筐体を採用し、1kV～35kV以上の高圧ケーブルの分岐に対応します。高電圧分岐は主幹から完全に絶縁されており、フラッシュオーバー、短絡、または感電を防止し、IEC/GB 高圧配電安全基準を満たしています。

2. 多回路分岐機能

本製品は、1対複数コンセントのケーブル分岐に対応しており、必要に応じて回路数を柔軟に構成できます。内部バスバーまたは導体構造により電流が均一に分散され、負荷要件に応じてさまざまな分岐電流容量をカスタマイズできるため、高電圧ケーブルの配線が簡素化され、構造の複雑さが軽減されます。

3. 高い保護等級

Shanming は、実際の環境条件に基づいて IP54/IP65 保護等級の屋外分岐ボックスをカスタマイズでき、雨、塵、紫外線、腐食環境に耐性があり、高温、低温、多湿の環境での長期動作に適応します。

4. モジュール構造

当社の分岐ボックスは、コンパクトな構造、明確な配線、および現場での設置時間が短く、従来のケーブル ウェルと比較して時間を節約できます。設置オプションには、壁への取り付け、床への取り付け、またはブラケット固定が含まれます。保守や増設も容易で業務効率が向上します。

5. 長寿命と低メンテナンスコスト

耐候性、耐食性に優れた材料を選択しているため、製品の寿命が効果的に延長されます。密閉設計により、ほこり、湿気、害虫の侵入が防止され、日常のメンテナンスが最小限で済み、運用コストが低くなります。

高圧ケーブル配電箱と低圧ケーブル配電箱の比較

よくある質問

Q: エンクロージャ表面の電圧インジケータが消灯している場合、回路に電力が供給されていないことがわかりますか?

A: 絶対に違います。電圧インジケーターは補助的な参照のみを目的としています。インジケーターが点灯しない場合は、インジケーターの損傷、センサーの故障、またはヒューズの切れが原因である可能性があります。操作の前に、適切な電圧定格の高電圧テスターを使用して現場でテストする必要があります。

Q: 検査中にエンクロージャからわずかにシューという音が聞こえた場合はどうすればよいですか?

A: 点検のため直ちに停電を依頼してください。ヒス音は通常、部分放電の兆候であり、内部絶縁体に亀裂が入ったか、不適切な設置により放電経路が生じた可能性があることを示しています。すぐに対処しないと、すぐに相間の短絡に発展したり、エンクロージャが爆発したりする可能性があります。

Q: SF6 絶縁と固体絶縁のどちらを選択すればよいですか?

A: SF6 絶縁: 強力な消弧能力を備えた非常に成熟した技術ですが、温室効果ガスの排出が伴い、定期的な圧力計の監視が必要です。

固体断熱材：ガスフリー保護、より環境に優しく、環境要件が非常に高い地域や高地地域に適しており、内部の気泡を防ぎます。
