現代の配電において、単一ドアの壁に取り付けられた電気エンクロージャが重要である理由

最新の配電システムは、変化する電気負荷、分散化が進む制御装置、安全な操作とメンテナンスに対するより厳格な要件に対応する必要があります。商業ビル、産業施設、インフラプロジェクト、自動生産ラインはすべて、明確に整理されたレイアウト内で設置、アクセス、保守できる電気機器に依存しています。これらのシステムが進化しても、エンクロージャの設計は電気インフラストラクチャ計画の重要な部分であり続けます。

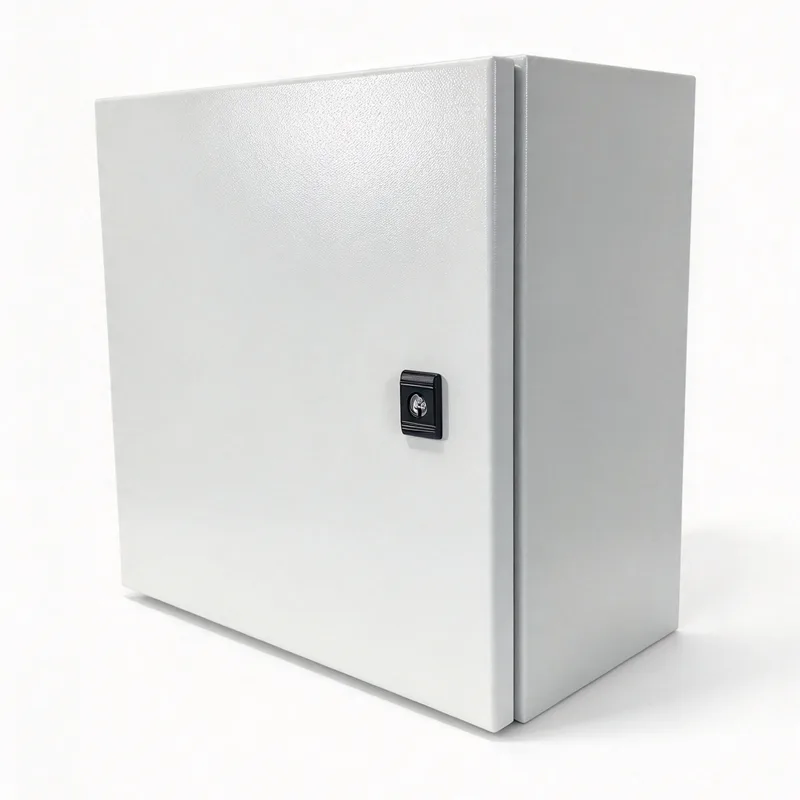

電気エンクロージャは、サーキット ブレーカー、コンタクタ、端子台、制御装置に次ぐものと考えられることがよくありますが、その構造は機器の配置、配線アクセス、環境保護、およびメンテナンス手順に直接影響します。のシングルドア壁取り付け電気エンクロージャは、より大きなキャビネットの床面積を必要とせずに、電気コンポーネントが専用のハウジングを必要とする場合に使用されるエンクロージャ形式の 1 つです。

最新の配電における要件の変化

配電は、もはや中央供給ポイントから下流回路に電力を供給することに限定されません。現在、多くの設備には、ローカル配電盤、モーター制御装置、監視装置、通信インターフェース、自動化装置が組み込まれています。これらのコンポーネントは、負荷管理、機器の監視、照明制御、生産ラインの運用などの機能をサポートします。

この開発により、電気システム設計者にとって現実的な課題が生じます。機器は、ケーブルの配線、放熱、検査、保守のための十分なスペースを確保しながら、利用可能な設置エリア内に収まる必要があります。複数の電気制御ポイントがある施設では、各エンクロージャの配置がケーブルの長さ、設置の複雑さ、メンテナンス時のアクセスに影響を与える可能性があります。

したがって、エンクロージャの選択は、より広範な分散設計の一部を形成します。壁取り付け形式は、壁スペースが利用可能で、装置に大型の床置き型キャビネットが必要ない場合に、選択したローカル制御および配電配置に対応できます。それらの適合性は、電気アセンブリ、コンポーネントの寸法、設置環境、および適用される安全要件によって異なります。

壁掛けデザインとスペース活用

床面積は、工場、商業ビル、ユーティリティルーム、および機器エリアにおいて貴重なリソースです。多くの用途、特に回路密度が高い場合や大型の電気機器がより大きな内部容積を必要とする場合には、依然として大型の配電キャビネットが必要です。ただし、より小型の制御アセンブリは、それらが機能する機器の近くに設置される場合があります。

壁に取り付けられたエンクロージャは、選択した電気コンポーネントを床から離して、定義された設置ポイントを確立できます。生産施設では、この構成はローカルの機械制御や補助配電機器に適している場合があります。商業ビルでは、特定の照明制御、サービス回路、またはビルディングオートメーションコンポーネントに対応する場合があります。

スペースの節約だけでは、最適な取り付け配置は決まりません。壁の強度、取り付け金具、機器の重量、ケーブル引き込み口の位置、ドア開口部のクリアランス、資格のある担当者のアクセスはすべて、設置計画に影響します。また、エンクロージャは、通路、緊急経路、またはその他の建物設備を妨げないように配置する必要があります。

電気系統をサポートする筐体構造

綿密に計画された電気設備には、コンポーネントを設置するのに十分なスペースが必要です。サーキットブレーカー、端子台、リレー、電源、制御装置には、安全な配線と効率的な検査をサポートする組織的な内部レイアウトが必要です。コンポーネントの配置が不適切だと、接続のトレースが困難になり、トラブルシューティングに必要な時間が長くなる可能性があります。

シングルドア構成では、エンクロージャ内部への 1 つの主要なアクセス開口部が提供されます。この配置により、特に機器のレイアウトが比較的単純な場合、コンパクトな設置において内部コンポーネントへのアクセスが簡素化されます。ヒンジの位置、ドアのスイング、ロックの配置、取り付けプレートの寸法、および使用可能な内部の深さはすべて、利用可能なスペースをいかに効果的に使用できるかに影響します。

のシングルドア壁取り付け電気エンクロージャは、選択した電気アセンブリの物理的なハウジングとして機能しますが、その内部容量は設置される機器に対応する必要があります。設計者は、ケーブルの曲げ半径、配線ダクト、端子へのアクセス、導体の分離、接地接続、将来のメンテナンスのためのスペースを考慮する必要があります。コンパクトな外観であっても、内部が過密になってはいけません。

電気の安全性は完全な設置に依存します

電気の安全性は、コンポーネント、保護装置、筐体構造、設置方法、および操作手順の調整によって決まります。エンクロージャは、電気機器を周囲の環境から分離するのに役立ち、適切に設計および設置されていれば、偶発的な接触への曝露を減らすことができます。ただし、エンクロージャ自体は、あらゆる電気的または環境的危険から完全に保護できるわけではありません。

粉塵や水の侵入に対する保護は、電気機器が作業場、工場室、サービス廊下、または屋外の場所で動作する場合に特に重要です。必要な侵入保護定格は、設置条件と暴露レベルによって異なります。ドア シール、ケーブル グランド、入口開口部、留め具、および組み立ての仕上がりは、完成した設置によって達成される保護に影響を与える可能性があります。

接地と接着の取り決めも、エンクロージャの構造と該当する電気要件に適切でなければなりません。金属製の筐体では電気的連続性を維持するために保護接着が必要な場合がありますが、他の構成材料では設計上の考慮事項が異なります。過電流保護、導体のサイジング、絶縁、作業スペース、および安全な絶縁は、依然としてシステム全体の重要な部分です。

コンパクトな配電アセンブリの熱管理

電気システムがよりコンパクトになるにつれて、熱管理は設計上の考慮事項の重要性を増しています。回路保護デバイス、スイッチング部品、変圧器、電源、その他の機器は動作中に熱を発生する可能性があります。制限された筐体容積内で複数のデバイスが動作すると、蓄積された熱により内部温度が上昇する可能性があります。

過度の温度は、コンポーネントの性能、動作寿命、敏感な電子機器の安定性に影響を与える可能性があります。したがって、熱計画では、予想される電気負荷、コンポーネントの損失、周囲温度、筐体の寸法、取り付け位置、利用可能な熱放散経路を考慮する必要があります。

換気口は適切な環境での熱管理に役立ちますが、ほこりや湿気からの保護にも影響を与える可能性があります。環境保護を維持する必要がある場合は、代替の熱管理アプローチが必要になる場合があります。適切な設計は、エンクロージャの形式だけではなく、取り付けられているコンポーネントと動作条件によって決まります。

メンテナンスアクセスと長期的な運用効率

メンテナンス要件は、初期設置コストや設置面積と同じくらいエンクロージャの選択に影響を与えることがよくあります。電気技術者は、不必要な障害を発生させることなく、回路を特定し、接続を検査し、コンポーネントを交換し、障害を調査する必要があります。アクセシブルなエンクロージャ レイアウトにより、これらのタスクがサポートされ、個々のデバイスを見つけるのにかかる時間が短縮されます。

明確なラベル、最新の回路スケジュール、配線図、および一貫した端子識別は、あらゆる規模の設置において重要です。これらの実践は、電気システムがさまざまなチームによって保守されたり、数年にわたって変更されたりする施設では特に価値があります。整理された内部配線は、技術者が供給電源、保護装置、制御回路、接続された機器の間の関係を理解するのにも役立ちます。

のシングルドア壁取り付け電気エンクロージャドアが完全に開き、設置されている機器に安全に到達できる位置と内部配置により、日常的なアクセスをサポートできます。メンテナンス計画には、十分な作業スペース、適切な絶縁手順、および無関係な配線を妨げずに検査できるレイアウトを含める必要があります。

低圧配電における規格と検証

低電圧配電アセンブリには、使用目的、構成、設置場所によって異なる技術要件と安全要件が適用されます。 IEC 61439 シリーズは、構造、技術的特性、および検証に関する要件を含む、低電圧開閉装置および制御装置アセンブリに対応しています。 IEC 61439-1 は一般的な規則を規定しており、他の部分は特定のアセンブリ タイプとアプリケーションに対応しています。

コンプライアンスの観点からは、空のエンクロージャと完成した電気アセンブリは同等ではありません。適合性は、関連する製品カテゴリ、取り付けられているコンポーネント、アセンブリ設計、および該当する検証手順によって異なります。電気機器を収容するという理由だけで、ハウジングが配電システム全体の適合性を確立すると想定すべきではありません。

設計文書、コンポーネントの定格、温度上昇に関する考慮事項、保護対策、および取り付け手順はすべて、適切に設計されたアセンブリに貢献します。地域の電気規定やプロジェクトの仕様により、特に産業施設、公共の建物、特殊なインフラストラクチャでは追加の要件が導入される場合があります。

壁掛けエンクロージャの継続的な役割

最新の配電では、集中供給装置と、それらが供給する負荷およびシステムの近くに配置された小型アセンブリが組み合わされています。この配置により、各設備がその電気要件と動作環境に合わせて設計されている場合、ローカル制御とサポート回路の構成を改善できます。

のシングルドア壁取り付け電気エンクロージャコンパクトでアクセスしやすいハウジングが目的の機器に適している場合には、引き続き関連性があります。その役割は技術的なものではなく実際的なものであり、より大規模な配電アーキテクチャ内で選択された電気コンポーネントを組織化し、保護するための物理的な構造を提供します。

電気インフラストラクチャが発展し続けるにつれて、エンクロージャの選択は、スペースの効率的な利用、安全なアクセス、適切な環境保護、熱性能、明確な配線構成、保守性など、いくつかの基本的なエンジニアリング優先事項と関連し続けます。これらの要素は、エンクロージャの形式が特定の設置に適合するかどうか、および完成した電気システムが耐用年数にわたってどの程度効率的に動作できるかを判断するのに役立ちます。
