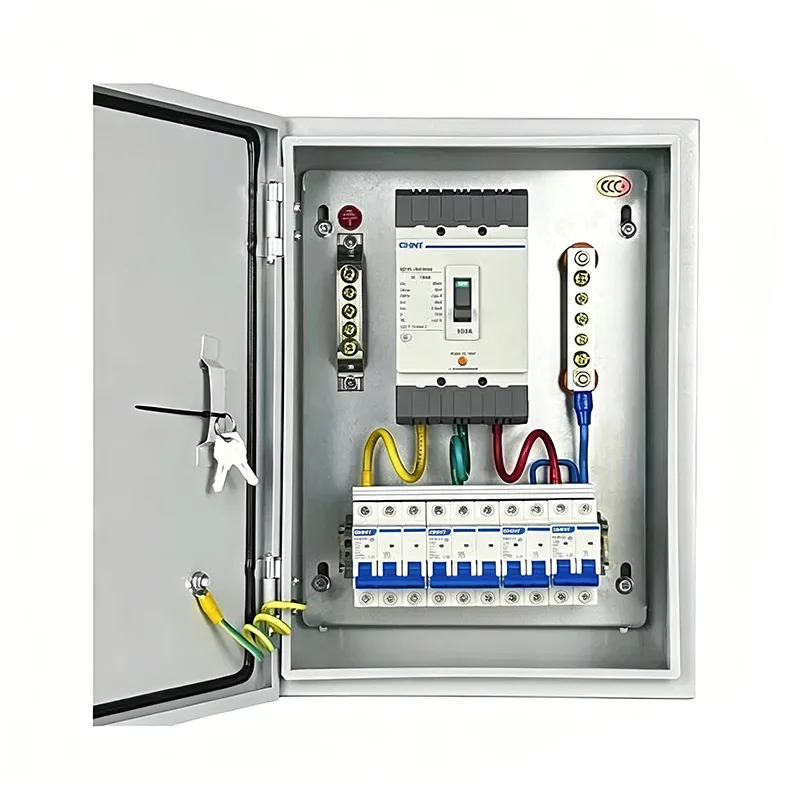

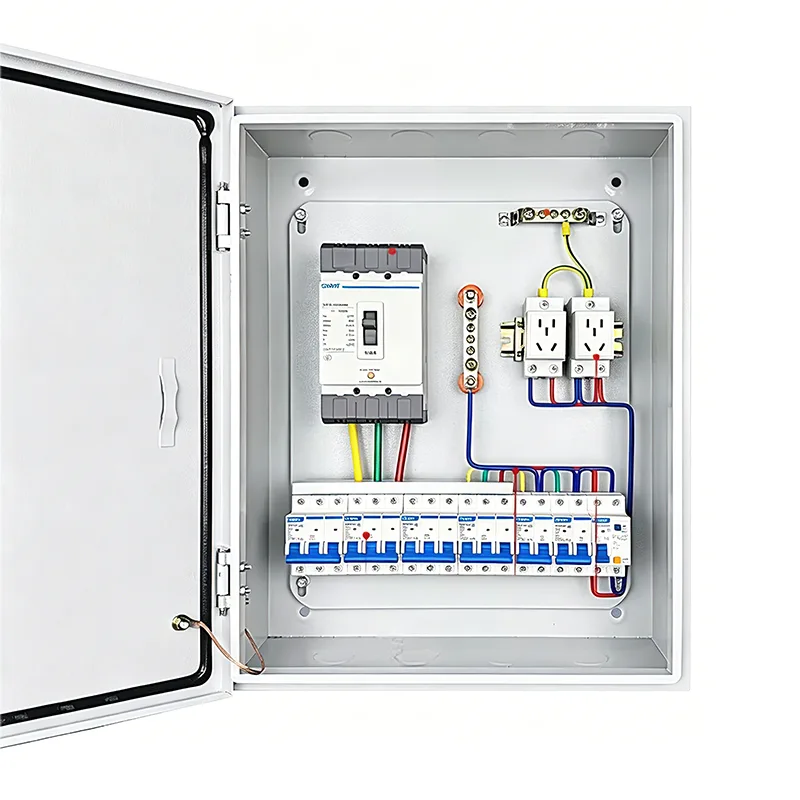

配電ボックスの小型完全セット

配電ボックスの小型完全セットは、特定の回路方式に従ってさまざまな電気コンポーネントを統合し、小型の金属キャビネット内に設置されます。小さいながらも充実した電源系ユニットです。 Shangming はこの製品のサプライヤーであり、その他のさまざまなタイプの配電キャビネットやボックスも提供しています。

製品構成

Shanming の配電ボックスの小型完全セットは、高度な設計と信頼できる品質が特徴です。このシリーズはコンポーネント的には、単に複数の配電ボックスを集めたものではなく、電気システムのロジック、機能分割、設置調整に基づいて科学的に構成されたモジュール式ユニットの集合体です。

1.ボックスサポートシステム

この部品はボックスを物理的に保護する役割を果たします。

シェル: 通常、冷間圧延鋼板またはステンレス鋼で作られます。

取り付けレール: 回路ブレーカーやその他のコンポーネントを素早く取り付けるために、ボックス内に水平に配置された標準の金属レール。

パネル: ドアが装備されています。カスタマイズ可能な覗き窓ドアが利用可能で、回路ブレーカーの操作ハンドルのみを露出させ、充電部分との偶発的な接触を防ぎます。

2. 一次流通システム

一次配電システムは配電を処理し、制御と保護を提供します。

主回路ブレーカー: ボックス全体の主制御スイッチ。緊急停電またはメンテナンスに使用されます。

小型サーキットブレーカー: 各分岐回路に過負荷および短絡保護を提供します。

残留電流装置 (RCD): 漏電を監視し、感電の危険がある場合には即座に電源を遮断します。

サージプロテクター：落雷や電力網の変動によって発生する瞬間的な高電圧を吸収し、下流の精密電気機器を保護します。

3. 補助および監視システム

インジケータライト: 赤は動作中、緑は停止、黄は障害を示し、現在の電源ステータスを表示します。

計量計器: 電圧、電流、または電力消費量を監視するための小型 DIN レール取り付け型電力量計。

端子台：外部負荷ケーブルをすっきりと接続でき、将来のメンテナンスが容易になります。

4. 電気接続と付属品

バスバー: 櫛型またはフォーク型の銅製バスバー。乱雑なジャンパーを置き換え、回路ブレーカー間の接続をよりコンパクトにし、発熱を低減します。

接地および中性線バスバー: 専用の銅ストリップを使用して、すべての回路の中性線と接地線を集中接続します。

内部ワイヤリング ハーネス: 電流定格要件を満たす難燃性ワイヤ。明確な線番マーキングが付いているケーブル トレイを通して配線されます。

適切な完全な配電ボックスを選択するには?

プロジェクトを開始する前に、完全な配布ボックスの構成を正しく特定することが重要です。不適切な選択は、機能の冗長性、コストの無駄、設置の困難、または将来の拡張の制限につながる可能性があります。

ステップ 1: アプリケーション シナリオと負荷特性を定義する

次の質問を確認してください。

1. どこで使用されますか?

屋内乾燥作業場 → IP40で十分

屋外/ポンプ室/海辺 → IP54/IP65、ステンレス材質が必要

2. どのような機器に電力を供給しますか?

照明/ソケット: 単相、低電流 (≤32A)

モーター/溶接機: 三相、大電流 (≥32A)、サーマルリレー/汚染器が必要

スマートデバイス: DC24V、通信インターフェースが必要

3. 自動制御は必要ですか?

手動スタート/ストップ → 基本パワーボックス

自動ロジック/リモート監視 → PLC/HMIボックスが必要

ステップ 2: 電気パラメータを計算し、容量を決定する

1. 総負荷の見積り

すべての電気機器の電力 (kW) と動作電圧をリストします。難しい場合は、Shangming の技術チームが確認のお手伝いをいたします。

同時係数 Kx = 0.7 ～ 0.9 を考慮して合計電流を計算します。

例：

3 x 5.5kW モーター (380V) → 単一モーター電流 ≈ 11A、合計電流 ≈ 3 × 11 × 0.8 = 26.4A;

照明 5kW (220V) → 電流 ≈ 23A;

主入力ラインは 63A 以上を推奨します。

2. 分岐回路計画

干渉を避けるために、負荷の種類ごとに独立した回路が必要です。単一回路電流 ≤ 回路ブレーカーの定格値の 80%。

重要な機器には別回路+UPSを推奨します。

ステップ 3: エンクロージャの数と組み合わせを決定する

シンプルなシナリオ: 1 つの統合エンクロージャ

中程度から複雑なシナリオ: 2 ～ 3 台のエンクロージャ

高度な複雑性と高度なセキュリティ要件: 3 ～ 6 台のエンクロージャ

ステップ 4: 保護レベルと素材を選択する

Shanming の製品は IP30 から IP66 までの保護レベルを提供し、材質には冷間圧延鋼やステンレス鋼が含まれます。

安全性とインテリジェンスに関する要件があり、特定の設置場所に基づいて将来のメンテナンスの利便性を向上させる必要がある場合は、当社にご相談ください。 Shanming は実現可能性を検討し、図面と技術要件に基づいて 1 ～ 2 営業日以内に見積もりとサンプルを提供します。

よくある質問

Q: 単一の大きなキャビネットではなく、配電ボックスの小型の完全なセットを選択するのはなぜですか?

A: 小型で完全な配電ボックスは、実際のニーズに応じて、さまざまな機能のエンクロージャと柔軟に組み合わせることができます。一部のケーブルとコンポーネントは工場で事前に統合されているため、現場での設置がより簡単かつ迅速になり、狭いスペースや不規則なスペースに適しています。メンテナンス中に機能ゾーンが明確に定義されるため、トラブルシューティングと修復が容易になります。

Q：日常の保守点検はどのようにすればよいですか？

A: 過熱や緩みがないことを確認するために、すべての回路ブレーカーとコンタクタの動作状態を四半期ごとにチェックしてください。

筐体内に蓄積したほこり、特に冷却ファンやフィルターを定期的に掃除してください。ドアフレームのシールに劣化や亀裂がないか確認し、必要に応じて交換します。

トレーサビリティを確保するために、メンテナンスごとに検査結果と是正措置を記録します。
