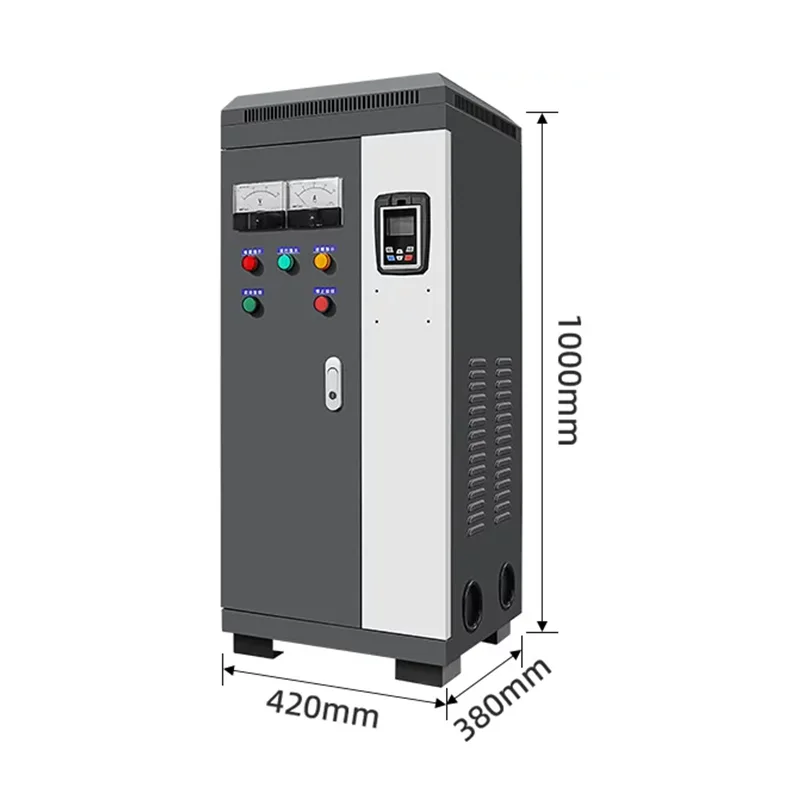

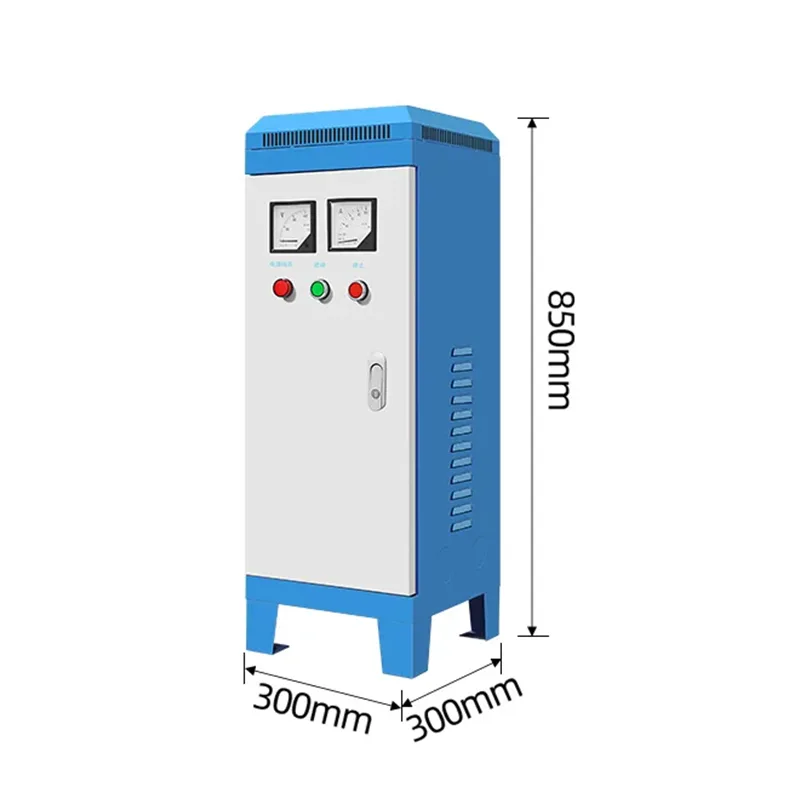

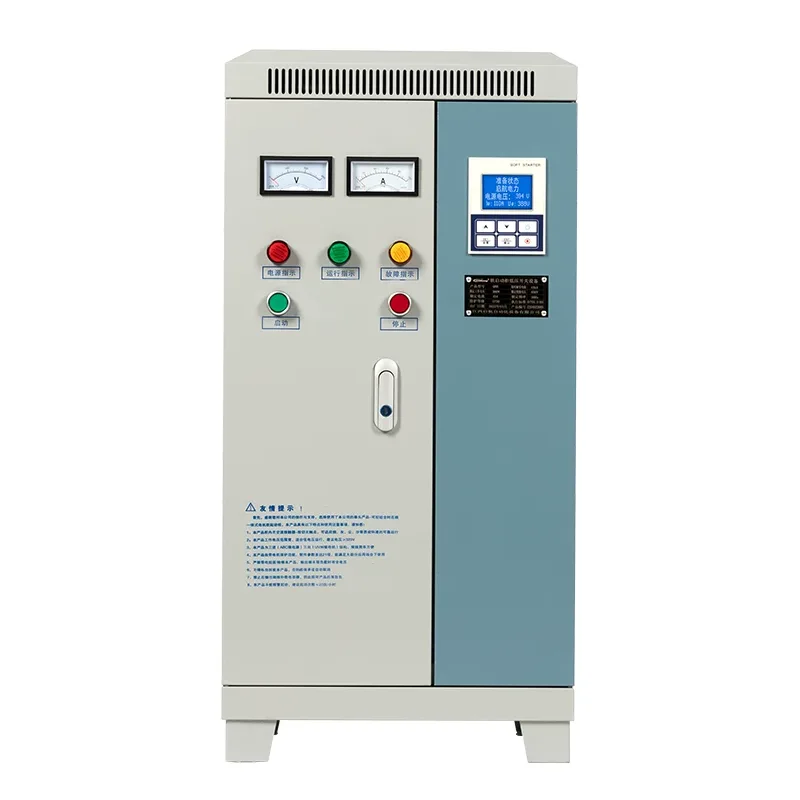

低電圧ソフトスターター配電キャビネット

Shangming は、中国の低電圧ソフトスターター配電キャビネットのメーカーおよびサプライヤーです。この高性能、高品質の機器は、従来の配電機能を実行するだけでなく、ソフトスタート技術によってモーターの起動電流とトルクを制御し、電気的および機械的ショックを軽減します。

低電圧ソフトスターター配電キャビネットが必要な理由は何ですか?

従来の全電圧始動には 2 つの大きな問題があります。

電流サージ: 始動電流は定格電流の 5 ～ 7 倍に達する可能性があり、系統電圧の突然の低下を容易に引き起こし、同じライン上の他の機器に影響を与え、さらには回路ブレーカーが誤って作動することさえあります。

機械的摩耗: 瞬間的な巨大なトルクは、モーターのシャフト、ベルト、減速機、またはウォーターポンプのパイプラインに多大な影響を及ぼし、機器の寿命を縮める可能性があります。

ただし、当社の低電圧ソフトスターター配電盤を選択した場合は、サイリスタを通じて電圧を制御できるため、モーターがゼロ電圧から定格電圧までスムーズに上昇することができます。始動電流は通常、定格電流の約 2 ～ 3 倍に制限されます。

動作原理

始動段階では、低電圧ソフトスターター配電キャビネットがサイリスターの導通角を変更し、モーターに印加される電圧を徐々に増加させ、スムーズな始動を可能にします。

起動後、バイパス コンタクタが作動し、ソフト スタータは休止状態になります。また、停止時には電圧が徐々に低下するように制御し、突然のシャットダウンによるウォーターハンマー現象を防ぎます。

ソフトスターターを使用せずに従来のモーターを代わりに使用すると、起動時の電流の急激な増加により、電圧降下、機器への影響、系統変動、機械的摩耗などのさまざまな問題が発生する可能性があります。

技術的パラメータ

アプリケーションシナリオ

低電圧ソフトスターター配電キャビネットは、モーター出力が大きく、始動時の衝撃に敏感で、機器の寿命と電力網の安定性が求められる用途に最適です。また、さまざまな業界のお客様にもこの製品を提供してきました。

設置と初期試運転の手順

設置する前に、配電室に低電圧ソフトスターター配電キャビネットを収容するのに十分なスペースがあり、操作通路 (推奨幅 ≥ 1.2m) があることを確認してください。設置場所の床は水平である必要があり、基礎溝形鋼は確実に溶接され、接地されている必要があります。

設置の際は、ケーブルの出入りがボトムイン/ボトムアウトかトップイン/トップアウトかを確認し、ケーブルトレンチまたはケーブルトレイを事前に計画してください。 110kWを超えるソフトスターターキャビネットの場合、強制空冷装置が必要です。

最初の試運転中に、キャビネットが損傷していないこと、塗装が無傷であること、およびマーキングが鮮明であることを再確認します。

次に、電気接続をチェックし、各一次回路の配線を確認して、緩んだ接続や誤った接続がないことを確認します。

各インターロック ポイントが正常に動作することを確認する、5 つの保護を備えたインターロック テストも必要です。統合された保護デバイスを使用して短絡と過負荷をシミュレートし、保護動作の精度を検証します。

セカンダリ システムがある場合は、RS485 またはその他の通信インターフェイスが正常に動作していることを確認します。

最後に、無負荷条件で複数の起動テストを実行し、起動パラメータを最適な設定に調整します。
