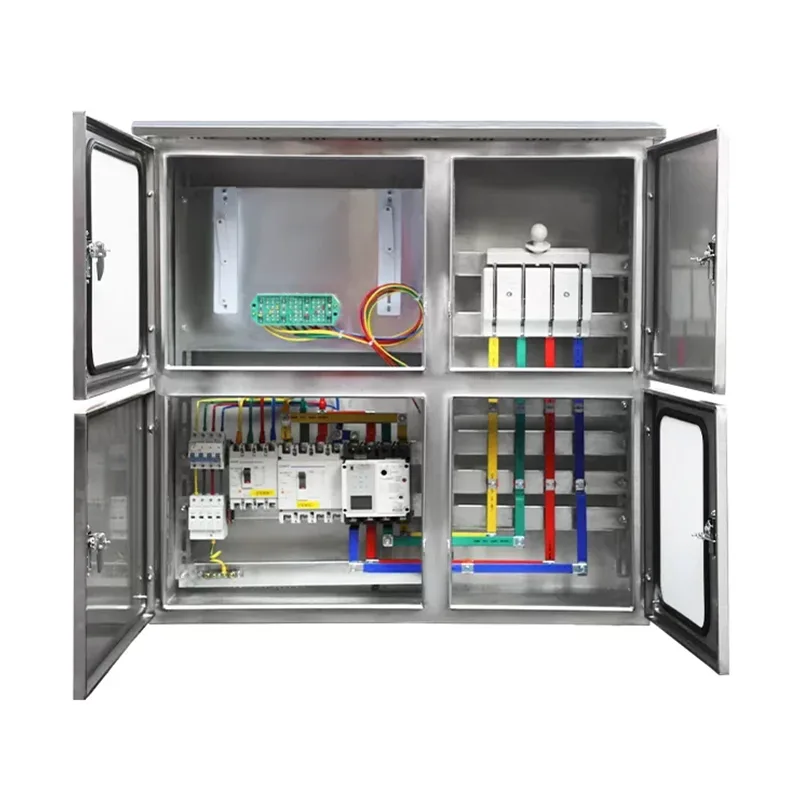

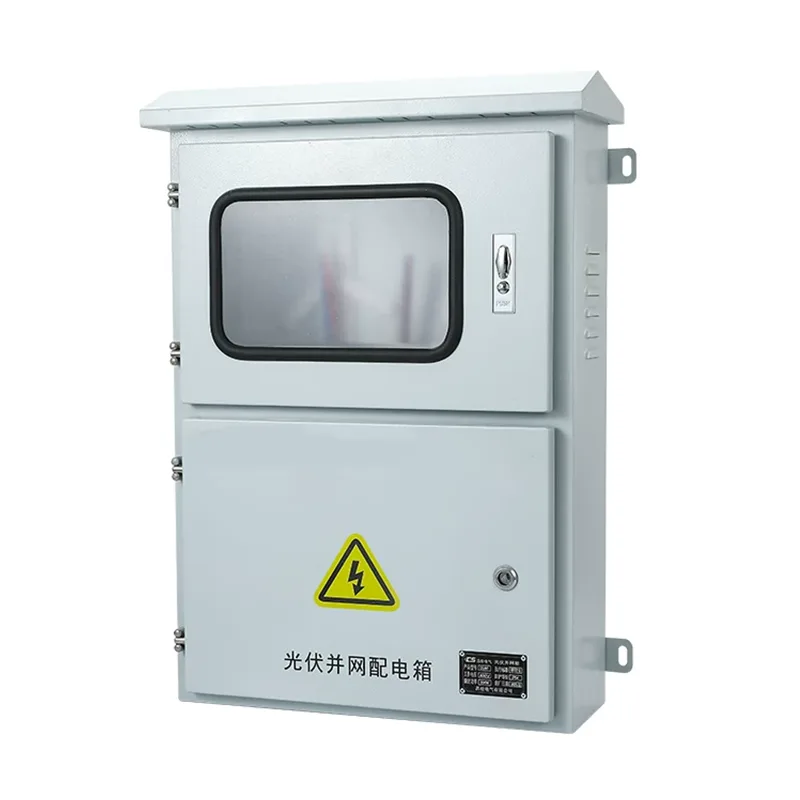

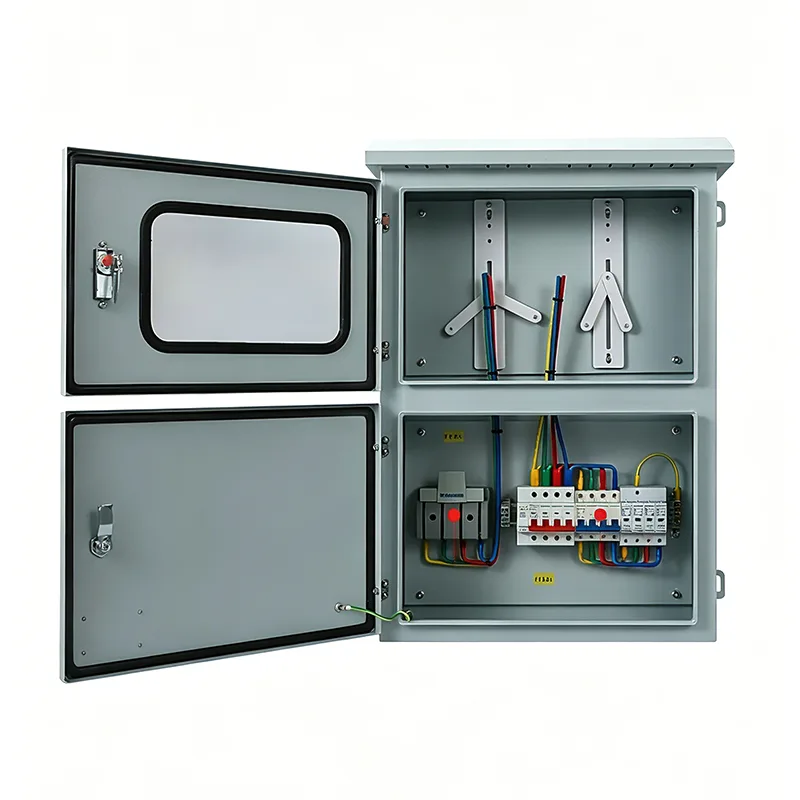

屋外太陽光発電グリッド接続接続箱

屋外太陽光発電系統接続接続箱は、太陽光発電システムの直流側とインバータとの間に使用されます。この製品を競争力のある価格でカスタマイズしたい場合は、Shangming をお選びください。当社は信頼できるサプライヤーとなります。

コア機能

屋外の太陽光発電グリッド接続ジャンクション ボックスは、保護、絶縁、監視を統合します。カスタマイズされた回路番号、ブランドのコンポーネント、インテリジェント機能をサポートします。特定の構成ソリューションおよび見積りについては、お問い合わせください。

1. 文字列バスと電流分配

太陽光発電所は、直列に接続された複数の太陽光パネルで構成されます。系統接続された接続箱は、合流および分流保護メカニズムとして機能します。

集中機能: 複数のストリングからの DC 電力を 1 つのバスに集めてインバーターに出力するため、配線が簡素化され、DC ケーブルのコストが節約されます。

シャント保護: 各入力には独立した DC ヒューズが装備されています。 1 つのストリングで短絡が発生した場合、障害はその分岐に限定され、他のストリングの通常の発電には影響しません。

2. 雷およびサージ保護

太陽光発電パネルは開いた屋上や地面に設置されるため、落雷の影響を非常に受けやすくなります。ジャンクション ボックス内に統合されたサージ プロテクターは、ライン内の瞬間的な高電圧を感知し、ナノ秒以内に過電圧をグランドに放電します。

これは、インバータの前の防御の第一線として機能し、インバータの電子部品に損傷を与える可能性のある誘導落雷を防ぎます。

3. 安全な隔離と物理的な切断

エンクロージャには、高電圧 DC 絶縁スイッチまたは回路ブレーカーが装備されています。インバータまたは下流機器のメンテナンスが必要な場合、ジャンクションボックスを手動で切断すると、メンテナンス側の電源が完全に遮断され、作業員の安全が保護されます。

Shanming のグリッド接続エンクロージャは高性能で信頼性が高く、システムの稼働中に安全に電流を遮断でき、火災の原因となる危険なアークの発生を防ぎます。

4. 逆充電保護

朝、夕方、または曇りの日では、異なるストリングの出力電圧が異なる場合があります。保護がないと、電圧が高いストリングから電圧が低いストリングに電流が逆流する可能性があります。

オプションの逆充電ダイオードが利用可能で、電流がインバータに一方向にのみ流れるようにして、逆電流によって引き起こされる局所的な過熱や火災を防ぎます。

5. 環境保護と状態監視

この製品は屋外に設置されるため、エンクロージャは雨水による腐食や紫外線劣化を防ぐために IP65/IP66 の保護等級を備えています。内部の精密コンポーネントは、発電所の 25 年の耐用期間を通じて確実に動作します。

オプションのインテリジェント監視機能により、各ストリングの電流、電圧、内部温度をリアルタイムに監視し、異常な発電が発生した場合には即座に警報を発します。

太陽光発電グリッドに接続されたジャンクションボックスはなぜ屋外で使用するために防水でなければならないのですか?

太陽光発電システムは通常、屋上または空き地に設置され、系統接続された接続箱は次のような厳しい課題に耐える必要があります。

極端な温度変化: 夏の気温は 70 °C を超えることもありますが、冬の気温は -30 °C にまで低下することがあります。

UV 放射: 屋外で太陽光に長期間さらされる場合は、UV 安定性が必要です。そうしないと、老化する傾向があります。

湿気と結露: 防雨型であり、内部の結露を排出して電気部品の湿気を防ぐためのブリーザーバルブが装備されている必要があります。

したがって、通常の使用や運転中の頻繁なメンテナンスを避け、安定した性能と寿命を維持するには、屋外防水設計が不可欠です。

アプリケーションのシナリオと構成の推奨事項

Shanming の屋外太陽光発電グリッド接続接続箱は、住宅の屋上から大規模な地上設置型発電所に至るまで、太陽光発電産業チェーン全体にわたって使用できます。一般的なシナリオに基づいて構成に関する推奨事項を提供します。

1. 住宅分散型太陽光発電システム

このタイプの使用は非常に一般的で、一般に田舎の別荘や自作住宅の屋根や壁に設置されます。屋根上にさまざまな方向から複数の太陽光発電パネルを集め、基本的な雷保護を提供します。

構成に関する推奨事項: ボックスは、すっきりした外観と小型サイズ、1 ～ 4 個の文字列入力を備え、高感度の防火監視機能を備えている必要があります。

2. 産業用および商業用の屋上発電所

この場合、系統接続ボックスは、工場の作業場、物流倉庫、または大型ショッピングモールの陸屋根に設置されます。中規模の発電容量の場合、ストリング・インバーターに入る前に数十の太陽光発電ストリングを事前に組み合わせます。

構成に関する推奨事項: ボックスには高い耐食性、8 ～ 16 個のストリング入力が必要で、通常、保守担当者が監視室の各ブランチの電流を確認しやすくするためのスマート通信モジュールが含まれています。

3. 大規模地上発電所と太陽砂漠

砂漠、山、または広い広場に配布される収集ボックスはコンバイナーボックスと呼ばれます。これらは一次結合装置として、数千枚のソーラー パネルから電流を収集し、集中インバータに送信します。

推奨構成: IP66、1500V 高電圧システム専用、逆流防止ダイオードと正確なストリング監視機能を備え、アクティブ冷却/呼吸バルブを備えています。

4. 太陽光発電 + 国境を越えた応用シナリオ

ソーラーカーポート: 電気自動車の充電ステーションに電力を供給します。ジャンクションボックスはカーポートの柱に設置され、下流の充電ステーションを太陽光サージから保護します。

農業用太陽光発電および漁業用太陽光補完システム：農地または養魚池の上のブラケットに設置されます。耐湿性および耐酸/アルカリ腐食性には特別な要件が存在します。ステンレス製をお勧めします。

当社を選ぶ理由

上明は、「中国の電力首都」として知られる中国温州市楽清市の出身です。楽清市の電気産業クラスターの発達した産業チェーンを活用し、厳格で効率的な生産および品質管理システムを確立しました。当社の製品ポートフォリオは 200 以上のシリーズと 6000 以上のモデルをカバーしており、世界の主流の電気規格に準拠しています。

当社のインテリジェントな機器一式を選択すると、IoT センシング機能とリモート監視機能が統合され、温度、湿度、電流などのパラメータをリアルタイムで監視できます。これにより、安定した動作と安全な電力供給が保証されます。
