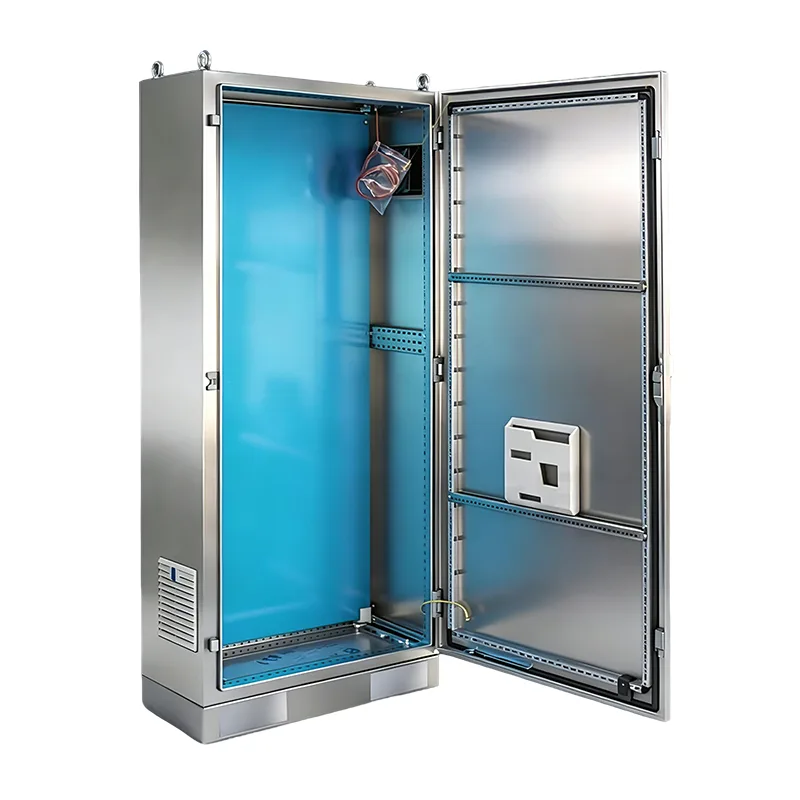

ES ステンレス鋼自立型制御キャビネット

ES ステンレススチール製自立型制御キャビネットは、過酷な環境での使用に適しています。専門工場として、Shangming はステンレス鋼を使用して床に独立して設置できるキャビネットを製造しています。高湿度、強い腐食、粉塵、屋外環境、または高度な衛生要件が要求される環境に適しています。これらは、単なる配電よりも産業オートメーション制御にとってより効果的です。

お問い合わせを送信

製品説明

Shangming をサプライヤーとして選択するということは、高性能で保守が容易で耐用年数が長い、信頼性の高い ES ステンレス鋼自立型制御キャビネットを選択することを意味します。当社は ISO 9001 認証を取得しており、CE、CQC、その他の関連製品認証を取得しており、ワンストップの配電盤ソリューションを提供しています。

製品の特徴

1. 一体構造

モジュール式キャビネットとは異なり、ES ステンレス鋼製床置き型制御キャビネットは、5 面一体溶接プロセスを利用しています。サイドパネル、トップパネル、ボトムパネルは連続的に溶接されて、物理的な衝撃や重いコンポーネントによる静荷重に耐えられる頑丈なスチール製ボックスを形成します。

さらに、尚明工場での丁寧な溶接工程により継ぎ目を減らし、埃や水分の侵入を防ぎます。

2. 耐食性

ESキャビネットは、お客様の特定のニーズに応じて材質の選択肢を提供しており、高品質のSUS304ステンレス鋼を標準としており、強酸、アルカリ、または高塩水噴霧の環境に適しています。

表面処理は微起毛仕上げで高級感があり、汚れの蓄積を防ぎます。

3. 高い保護等級

この製品はIP55の保護等級を誇ります。内側のドアパネルはCNC自動ディスペンス技術を使用しており、ポリウレタン製のシールストリップはキャビネットの端にしっかりとフィットし、長時間開閉した後でも弾力性を維持し、効果的な長期シールを保証します。

ESキャビネットとPSキャビネットの違い

	ES ステンレス鋼自立型制御キャビネット	PS組み合わせ配電盤
主な目的	過酷な外部環境に強く、耐腐食性、防水性、防塵性、耐紫外線性に優れています。	内部機能ロジックを統合し、配電+制御+監視を統合します。
材質と構造	304 ステンレス鋼、完全溶接 IP54～IP66の高い密閉性床置き型、独立設置型	冷間圧延鋼板、亜鉛メッキ鋼板、304ステンレス鋼 IP30～IP54（屋内）壁掛けまたは床置きが可能
典型的なアプリケーションシナリオ	海辺・船舶・化学工場食品および医薬品のクリーンルーム屋外ポンプ場、太陽光発電所高圧水洗浄が必要な箇所	ビルディングオートメーション（BA）システム工場内の小型生産ライン制御ステーション地下機器室 PLC + 統合配電を必要とするオートメーションユニット
内部構成に焦点を当てる	ユニバーサル取り付けプラットフォーム: DIN レール、バックプレート、アースバー	事前に統合された制御システム: 回路ブレーカー、コンタクタ、PLC、リレー、通信モジュールなどの完全な回路が含まれています。
保護レベル	IP54/IP65/IP66	IP30～IP54

技術的パラメータ

材料	SUS304（他の材質モデルはオプション）
表面処理	伸線、設置バージョンは亜鉛メッキされています
保護レベル	IP55 (pressGB4205-1993)
標準構成	フロントドア、バックパネル、設置パネル、サイドパネルキャビネット、ドアロック、シールストリップ
鋼板の厚さ	フレーム: 5 つ折りプロファイル 1.5 mm ドアパネル: 2.0mm バックパネル: 1.5mm 取り付けプレート: 2.5mm

サイズと仕様表

仕様と寸法			幅								身長								深さ						インストールボード
幅	身長	深さ	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896
