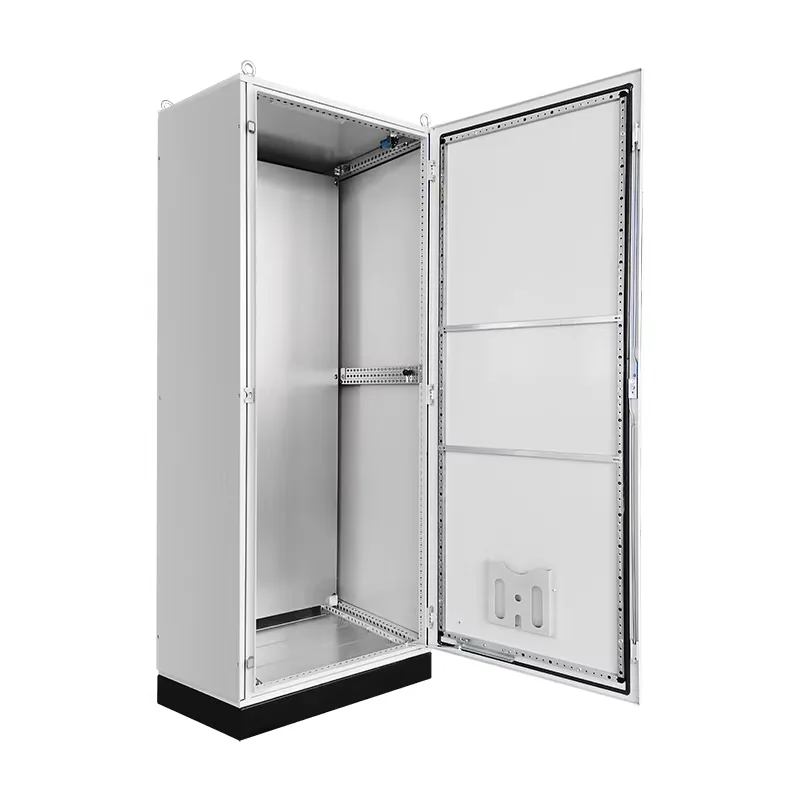

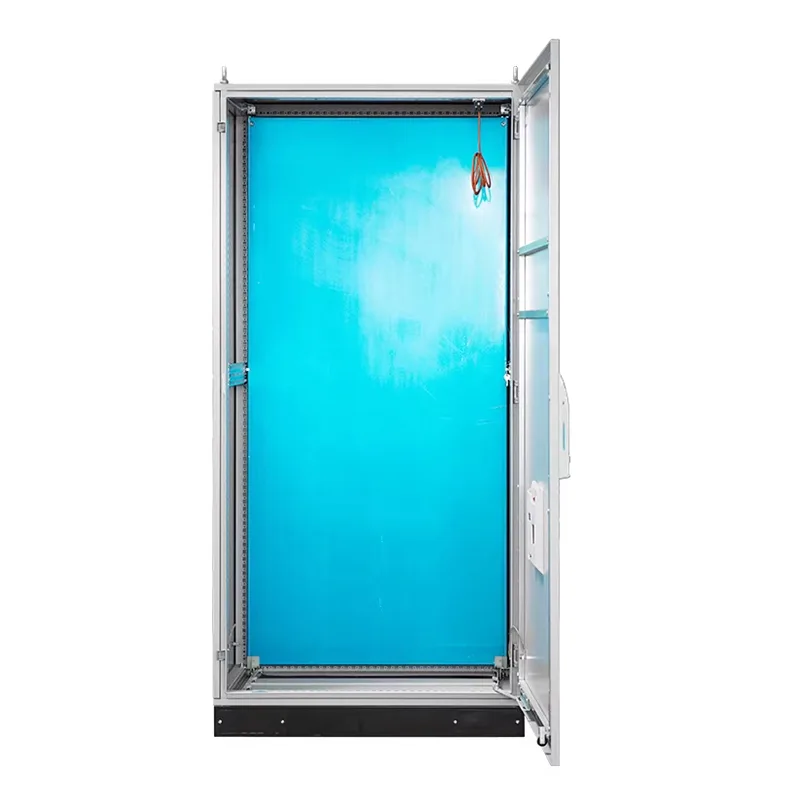

PS組み合わせ配電盤

PS 組み合わせ配電キャビネットのサプライヤーとして、Shangming は自社工場を所有しており、直販価格を提供しています。本製品は、天板と側板が取り外し可能で設置・解体が容易な、並列使用に適したモジュラーキャビネットです。キャビネットは強度が高く、保護等級IP54以上を実現しています。

お問い合わせを送信

製品説明

Shangming は PS 組み合わせ配電盤の中国メーカーで、高品質、高性能の製品を競争力のある価格で提供しています。この配電キャビネットは、地面から約 25 mm の高さのドアパネルを備えており、スムーズかつ柔軟に開くことができます。メインフレームは、9 つ折りプロファイルの単一の溶接セクションから構築されています。

PS結合配電盤とは何ですか？

PS組合せ配電盤は単機能盤ではなく、配電・制御・信号回路を一体化したモジュール式の低圧配電盤です。並列接続された 1 つ以上のキャビネットで構成され、複数の機能と幅広い用途を提供します。

配電キャビネットの主要構造には特殊な 9 つ折りのプロファイルが使用されており、長手方向の耐荷重能力とねじり強度が強化されています。標準的な間隔の取り付け穴により、内部ビームとコンポーネントの柔軟な位置決めが容易になります。

平行なキャビネットの組み立てが必要な場合は、エンドキャビネットのみにサイドパネルが必要です。中央部分は完全に開くことができます。トップカバー、ドアパネル、バックパネル、ボトムプレートはすべて独立したモジュールであり、損傷した場合には個別に交換できます。

プロジェクトの拡張が必要な場合は、Shangming の PS モジュラー配電キャビネットを選択できます。当社のモジュラー設計により、現場での組み立て時間を 40% 節約できます。

主な特長

モジュラー設計: キャビネットには高電圧と低電圧の両方の電気コンポーネントと制御要素が統合されており、統合された電力と制御が実現されます。

標準化: IEC 61439 / GB 7251 規格に基づいて、標準モジュール構造、ユニバーサルレール、引き出しまたは固定パーティションユニットを採用しています。

高い統合性: メインスイッチ、分岐回路、モータースターター、スマートメーター、通信モジュール、サージプロテクターなどを統合できます。

構成: 固定、引き出しタイプ、またはハイブリッドの設置をサポートし、将来のメンテナンスと拡張を簡素化します。

推奨用途: ビルオートメーション、ポンプ室、HVAC システム、生産ライン制御ステーションなど、配電と自動制御の同時管理が必要な状況。

技術的パラメータ

材料	SUS304（その他の材質も対応可能）
表面処理	キャビネットのリン酸塩処理プライマー処理、外部粉体塗装、色は RAL7032 と RAL7035 の織りパターンに分けることができます。取り付けプレートは亜鉛メッキです。

保護レベル	IP55 (pressGB4205-1993)

標準構成	フロントドア、バックパネル、設置パネル、サイドパネルキャビネット、ドアロック、シールストリップ
鋼板の厚さ	フレーム: 9 つ折りプロファイル 1.5 mm ドアパネル: 2.0mm バックパネル、サイドパネル: 1.5mm 取り付けパネル: 2.5mm

注文仕様書

注文番号(PS)	注文番号(PS)	幅	身長	深さ	サイドパネル注文番号（PS7032）	サイドパネルの注文番号 (PS7035)
PS601840002	PS601840005	600	1800	400	PS1840002	PS1840005
PS601850002	PS601850005	600	1800	500	PS1850002	PS1850005
PS601860002	PS601860005	600	1800	600	PS1860002	PS1860005
PS602040002	PS602040005	600	2000	400	PS2040002	PS2040005
PS602050002	PS602050005	600	2000	500	PS2050002	PS2050005
PS602060002	PS602060005	600	2000	600	PS2060002	PS2060005
PS602080002	PS602080005	600	2000	800	PS2080002	PS2080005
PS602260002	PS602260005	600	2200	600	PS2260002	PS2260005
PS801840002	PS801840005	800	1800	400	PS1840002	PS1840005
PS801850002	PS801850005	800	1800	500	PS1850002	PS1850005
PS801860002	PS801860005	800	1800	600	PS1860002	PS1860005
PS802040002	PS802040005	800	2000	400	PS2040002	PS2040005
PS802050002	PS802050005	800	2000	500	PS2050002	PS2050005
PS802060002	PS802060005	800	2000	600	PS2060002	PS2060005
PS802080002	PS802080005	800	2000	800	PS2080002	PS2080005
PS802260002	PS802260005	800	2200	600	PS2260002	PS2260005
PS101840002	PS101840005	1000	1800	400	PS1840002	PS1840005
PS121840002	PS121840005	1200	1800	400	PS1840002	PS1840005
PS121850002	PS121850005	1200	1800	500	PS1850002	PS1850005
PS121860002	PS121860005	1200	1800	600	PS1860002	PS1860005
PS122040002	PS122040005	1200	2000	400	PS2040002	PS2040005
PS122050002	PS122050005	1200	2000	500	PS2050002	PS2050005
PS122060002	PS122060005	1200	2000	600	PS2060002	PS2060005
PS122080002	PS122080005	1200	2000	800	PS2080002	PS2080005
PS122060002	PS122060005	1200	2200	600	PS2260002	PS2260005
PS102050002	PS102050005	1000	2000	500	PS2050002	PS2050005
PS102060002	PS102060005	1000	2000	600	PS2060002	PS2060005

標準配電キャビネットとPS 組み合わせ配電キャビネット: 違いは何ですか?

特性	普通溶接配電盤	PS 組み合わせ配電キャビネット
骨格構造	独立したフレームを持たず、鋼板を直接溶接して接合しています。	9 分割プロファイルフレーム構造、ボルト締めまたは溶接
柔軟性	固定穴がほとんどないため、その後の修正には穴あけと切断が必要になります。	全方向に25mmのモジュラー穴があり、クロスビームは任意に調整できます。
統合能力	キャビネットの統合機能は不十分です。通常、サイドパネルは溶接されているため、内部を完全に開くことはできません。	非常に強力で、取り外し可能なサイドパネルを備えているため、複数のキャビネットをシームレスに接続できます。
耐荷重能力	一般的、小型および中型のコンポーネントに適しています	非常に強力で耐久性の高いフレームを備えており、耐久性の高い周波数インバーターやバスバーに適しています。
メンテナンスの容易さ	前面（または背面）からのみ開き、操作スペースが限られています。	フロントドアとリアドア、サイドパネル、ルーフを含めて完全に取り外し可能です。
製造コスト	低価格、単一の標準化された小型キャビネットに適しています	より高い
