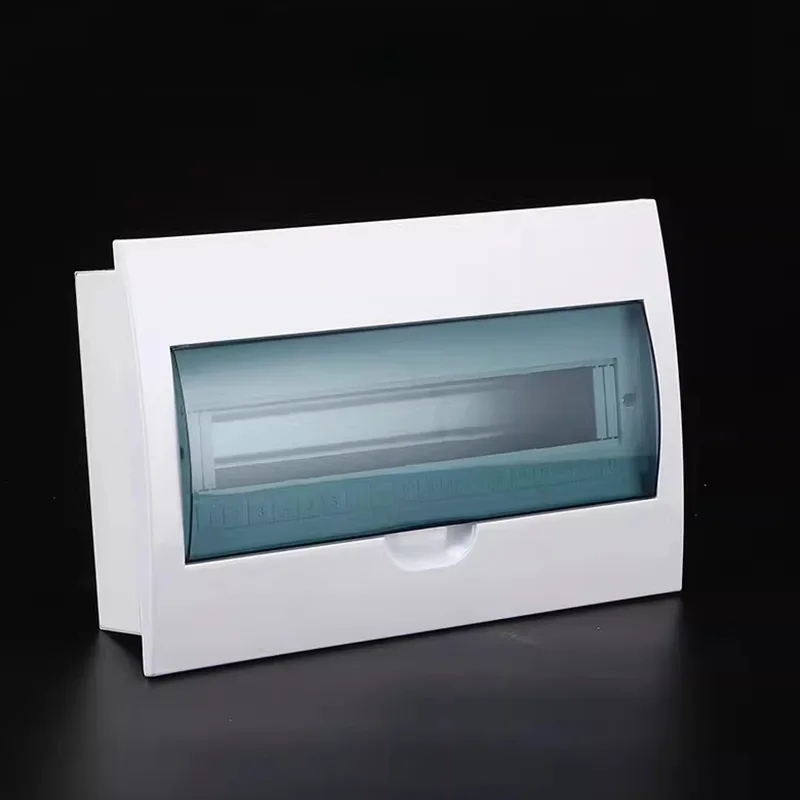

コンパクトな多回路配電ボックス エンクロージャ

Shangming は、コンパクトな多回路配電ボックス エンクロージャの専門メーカーであり、工場直販、カスタマイズされたソリューションと包括的なアフターサービスを提供しています。この製品は、設置スペースが限られた環境に適しており、コンパクトなサイズと高密度の内部回路レイアウトを備えており、狭いエリアでの安全な多回路配電を可能にし、複数の外部単回路ボックスの必要性を排除します。

主な利点

プロジェクトに小型化、モジュール式、インテリジェントな配電が必要な場合は、従来の単回路ボックスや大型配電キャビネットよりも、コンパクトな多回路配電ボックスの方が適しています。

1.省スペース化

コンパクトな配電ボックスは、標準の奥行きがわずか 70 ～ 100 mm の薄型設計を特徴としており、軽量パーティション、家具の背面パネル、機器のハウジング、または狭い電気シャフトに簡単に埋め込み、占有スペースを最小限に抑えます。

限られたスペース内では、8 ～ 24 個の小型サーキット ブレーカーを統合した高い回路密度により、複数の単回路ボックスを分散配置する場合と比較して、設置スペースが 60% 以上節約されます。

必要に応じて、並列拡張をサポートする構成をカスタマイズして、水平方向に組み合わせてより大容量の分配ユニットを形成できるようにします。

2. 安全性

Shanming の配電ボックスのエンクロージャは高品質の金属で作られており、亜鉛メッキ鋼または 304 ステンレス鋼のオプションがあり、火災の延焼を効果的に抑制します。

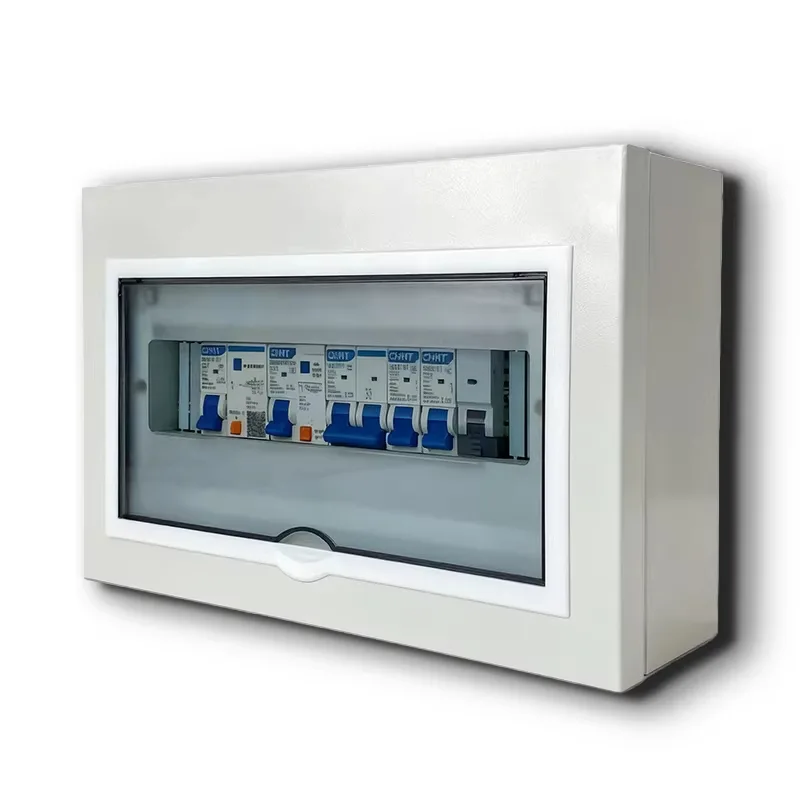

各回路には独立した過負荷および短絡保護が装備されており、正確な障害分離が保証されます。

幅広いIP保護評価範囲:

屋内使用: IP20 ～ IP40、指の接触や固形異物から保護します。

屋外または湿気の多い環境での使用: IP54 金属ハウジング、防塵および防滴、バスルーム、バルコニー、屋外機器ボックスなどに適しています。

3. 設置とメンテナンスが簡単

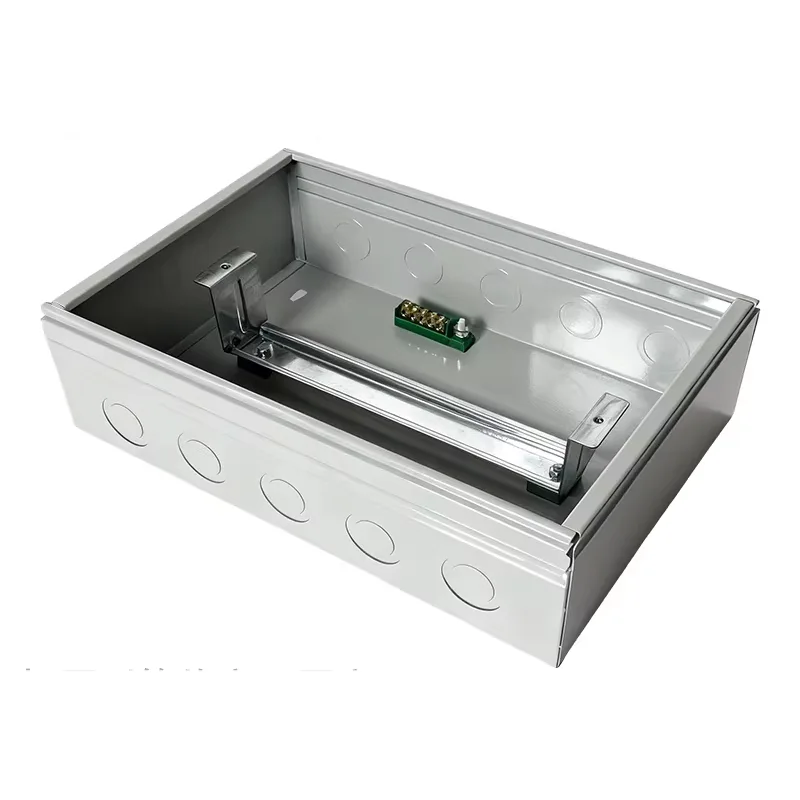

コンパクトな多回路配電ボックス エンクロージャには、標準化された DIN レールがあらかじめ取り付けられています。当社では直接取り付けに主流ブランドのサーキットブレーカー (Schneider Electric、ABB など) を使用しているため、穴あけやネジの必要がありません。

上下、背面にΦ20/25mmのノックアウト穴を設けており、多方向にケーブルを出し入れでき、さまざまな配線経路に対応します。

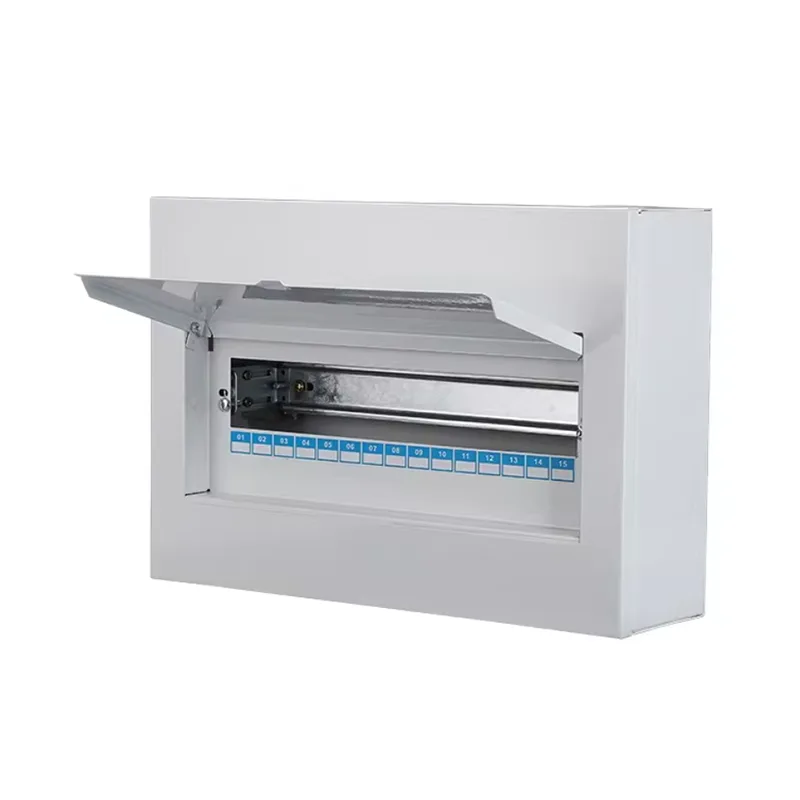

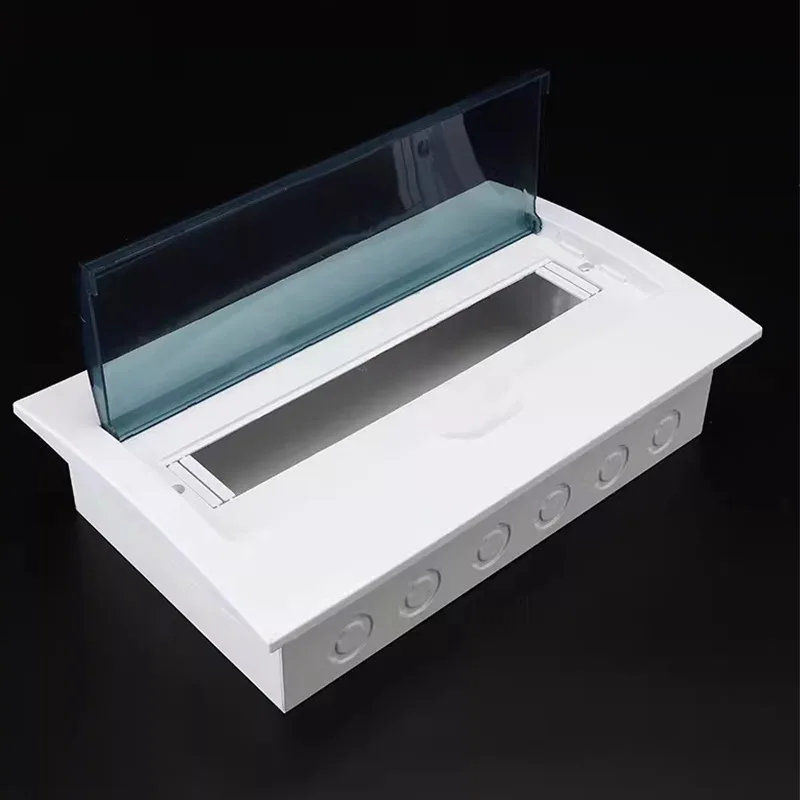

ドアはスナップオンまたはヒンジ付きのデザインを採用しており、片手で開けることができます。ドアまたはパネルの内側には回路ラベル領域があり、印刷または手書きの注釈をサポートします。

4. 完全なカスタマイズが可能

使用可能な材質: 鉄、亜鉛メッキ板、201 ステンレス鋼、304 ステンレス鋼。

非標準サイズのサポート: 特殊な機器の開口部や建物の壁の厚さに合わせて、幅、高さ、奥行きを完全にカスタマイズできます。

機能モジュール：サージプロテクター、スマートメーター、リモコンモジュール、USBソケットなどを事前にインストール可能。

外観のカスタマイズ: RAL カラー スプレー、つや消しステンレス鋼仕上げ、ロゴのシルクスクリーン印刷をサポートし、ハイエンドのインテリア デザイン スタイルに統合します。

必要な回路数を決定するにはどうすればよいですか?

選考過程でこのような質問に遭遇するかもしれません。 Shanming は、初期評価に 3 段階の方法を提供します。

1. 機能領域ごとに回路を分割

これは最も基本的な統計手法です。最新の標準構成では、通常、高電力デバイスを一般の電気回路から分離することが推奨されます。

● 照明回路: 1 つのエリアで短絡が発生して家全体が暗くなるのを避けるために、エリアごとに制御される少なくとも 1 ～ 2 つの回路をお勧めします。

● 一般コンセント: 部屋の数に応じて割り当てます。通常は 3 ～ 5 部屋ごとに 1 回路です。

● 専用の高出力回路: これは非常に重要です。定格電力 1.5kW 以上のエアコン、給湯器、オーブン、食器洗い機、乾燥機などは、それぞれ独立した回路を占有する必要があります。

● キッチンとバスルーム: 湿気の多い環境や電化製品が集中しているため、別の残留電流回路 (RCD) を設置することをお勧めします。

2. モジュール幅の計算

容量を測定するには「ウェイ」または「モジュール」を使用します。

1 モジュール = 18mm (つまり、単極サーキット ブレーカー MCB の幅)。

RCCB/RCBO: 通常は 2 モジュール、つまり 36mm を占有します。

メイン スイッチ: 通常、2 ～ 4 個のモジュールを占有します。

計算式: 必要なモジュールの総数 = (単極スイッチの数 x 1) + (二極/残留電流遮断器の数 x 2) + (メイン スイッチ x 2/4)

3. 20％予約原則

配電ボックスを完全に満たさないでください。将来の拡張の余地を残しておくことは業界標準です。では、なぜ部屋を空けるのでしょうか？

将来の拡張: 将来、監視、スマート ホーム システム、または新しいアプライアンスを追加する場合、ボックス全体を交換する必要はありません。

放熱スペース: コンパクトな多回路ボックス内に確保されたスペースにより空気の対流が促進され、過熱により回路ブレーカーが作動するリスクが軽減されます。

推奨事項: 10 回路が必要であると計算した場合は、12 回路ボックスを選択します。 18 回路必要であると計算した場合は、24 回路ボックスを選択してください。

典型的なシナリオの参照表

商明電機はお客様の正確な機種選定をサポートします。私たちは以下を提供します:

無料の回路レイアウト相談: 機器リストをお送りください。適切なエンクロージャ モデルを推奨します。

複数のモジュールの組み合わせ: 標準サイズには 12、18、24、および 36 モジュールが含まれます。標準以外のカスタマイズもサポートされています。

事前取り付け済みの DIN レール + サーキットブレーカーのオプション: 回路計画に従って事前に組み立てられており、到着後すぐに使用できます。
