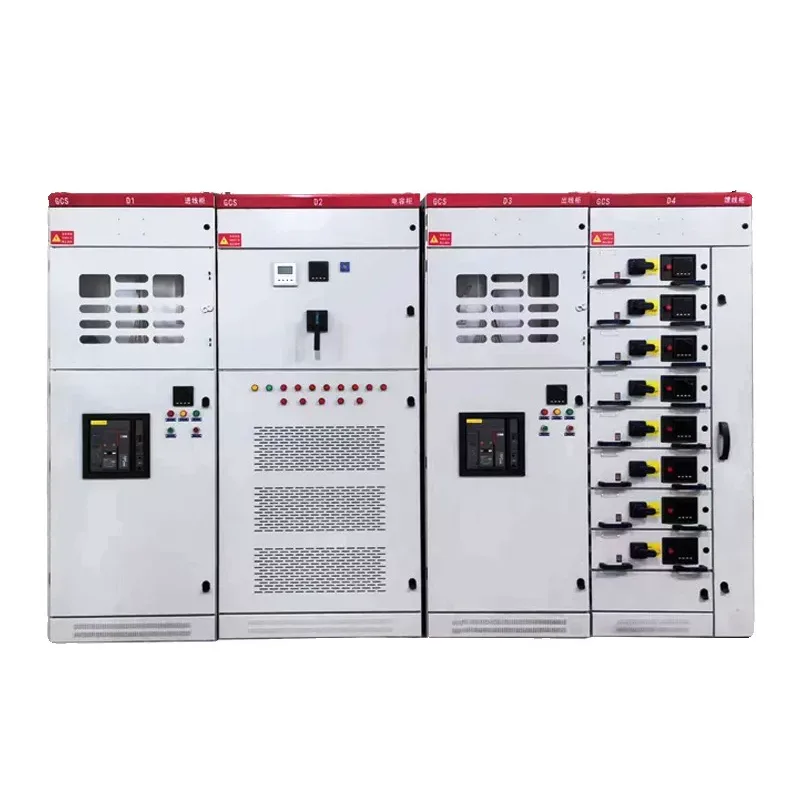

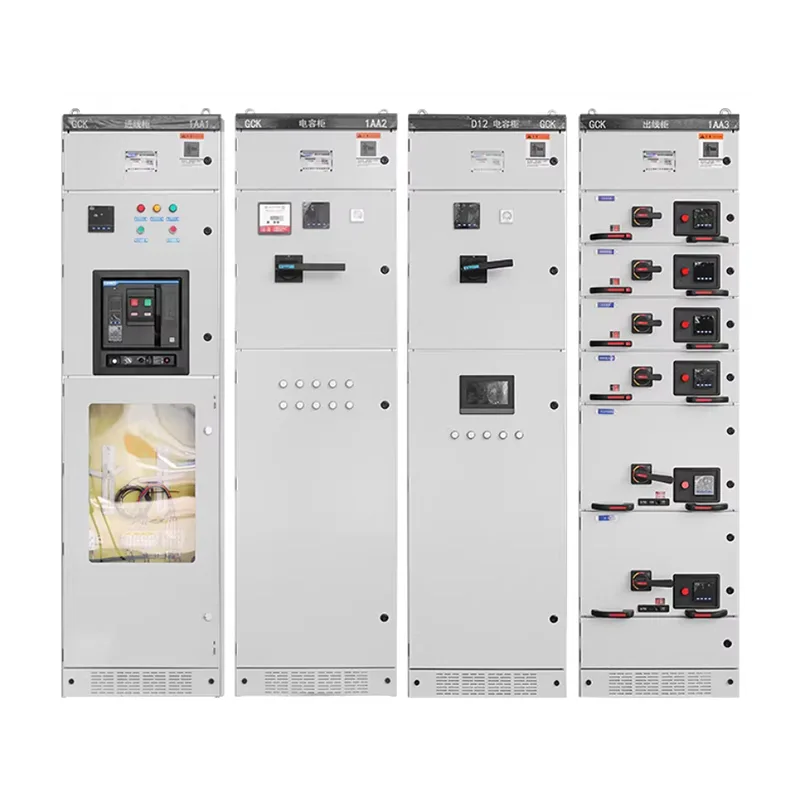

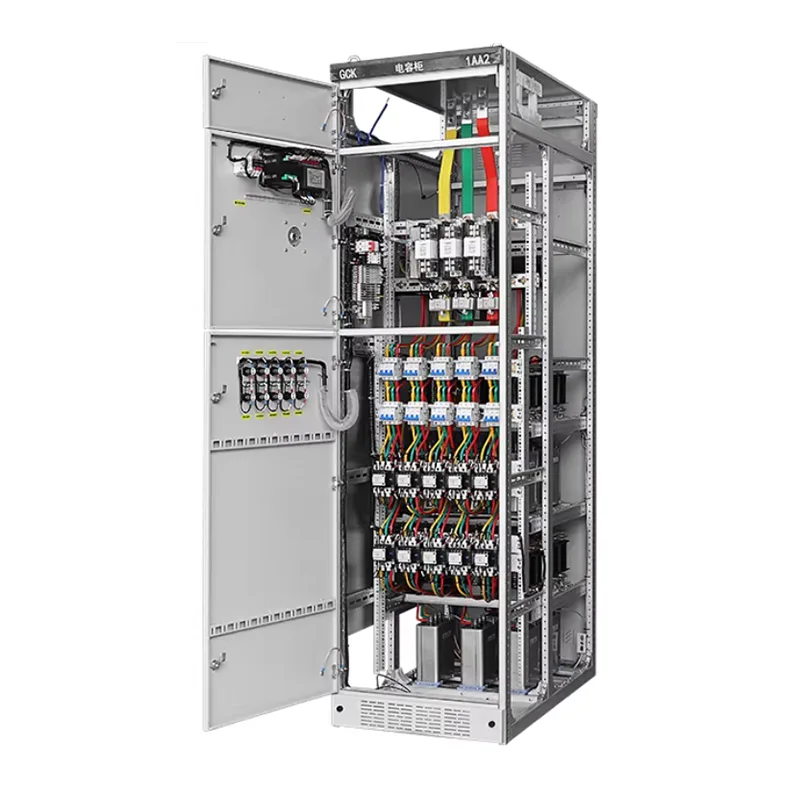

GCS 低電圧引込式開閉装置

GCS 低電圧引出し式スイッチギヤは、構造が簡素化されており、コンポーネントの互換性が良好で、MNS より 20% ～ 35% 安いため、予算重視のプロジェクトに適しています。この製品の選択とプロジェクト計画の作成に興味がある場合は、中国温州市楽清の信頼できるサプライヤーである Shangming にお気軽にお問い合わせください。

製品の特徴

GCS 低電圧引込み式開閉装置は、MNS の高い信頼性と GGD の操作の容易さを組み合わせており、回路数が多く、メンテナンスが頻繁で、全体的なコストの制御が重視される低電圧配電システムに最適です。

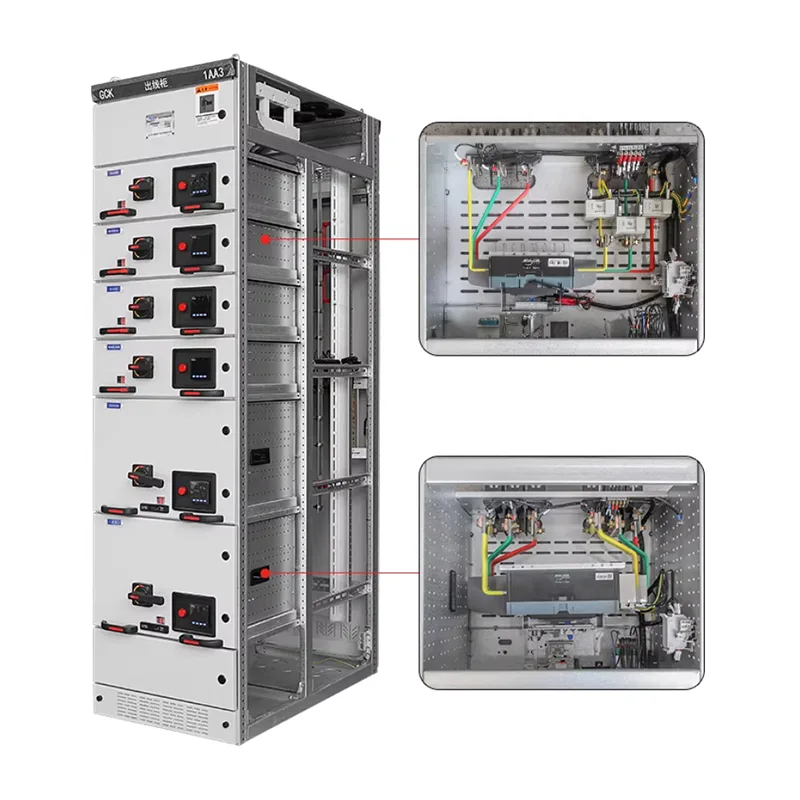

1.モジュール式引き出し構造

GCSの機能ユニットは標準的な引き出しタイプのデザインを採用しており、素早い挿入と取り外しが可能です。単一回路の故障やメンテナンスの場合、他の回路の動作に影響を与えることなくユニットを独立して取り外すことができるため、停電時間とメンテナンスコストが削減されます。

開閉装置のモジュール設計は強力な多用途性を提供し、将来の拡張や交換を容易にします。

2. 高い安全性レベル

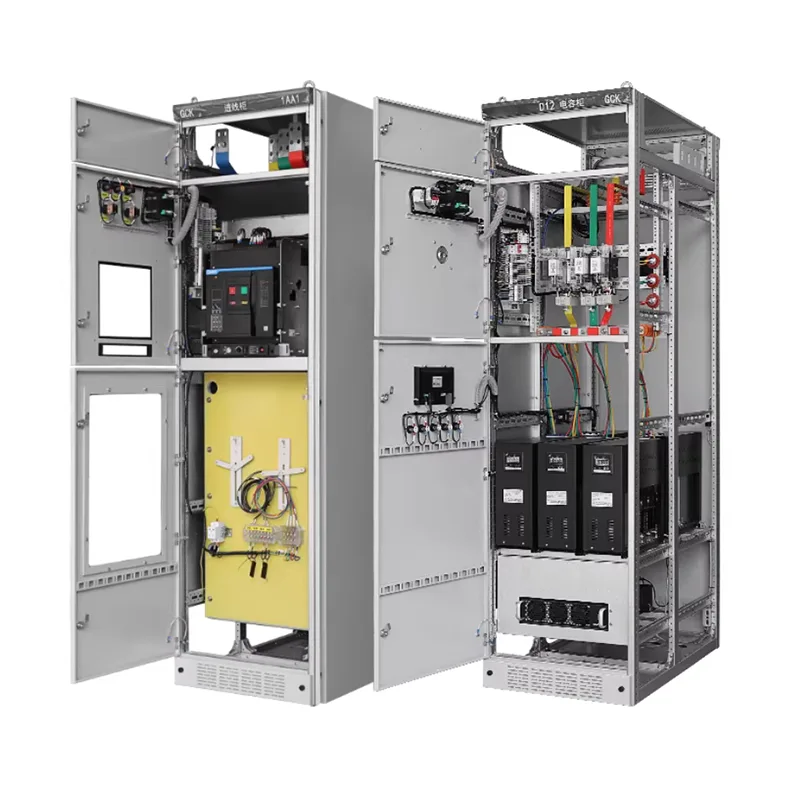

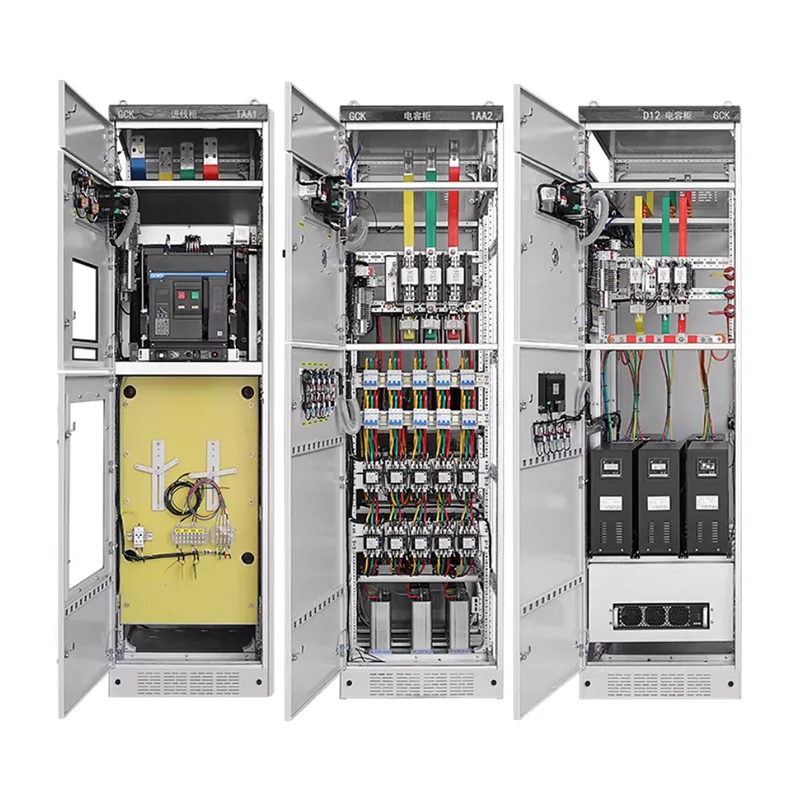

GCS キャビネットは内部でバスバー コンパートメント、機能ユニット コンパートメント、ケーブル コンパートメントに分かれています。これらの機能領域は効果的に分離され、障害の伝播を防ぎます。

実際の動作条件に基づいてカスタマイズできる、より高い保護レベルのオプションをサポートしています。

安全機能により動作の安全性と安定性が向上し、産業および公共事業プロジェクトの電力要件を満たします。

3. 便利なメンテナンスと操作

ドロワーユニットにはテスト、作業、および切断位置が備わっており、電源オフまたは部分的に通電した状態でも検査および交換が可能です。配線と操作スペースが合理的に設計されているため、保守担当者にとって使いやすく、MCC シナリオなどの頻繁な保守が必要なシステムに適しています。

4. 幅広い適用性

GCS キャビネットは、配電キャビネット、フィーダー キャビネット、モーター コントロール センター (MCC) などとして使用でき、さまざまな電気部品の組み合わせをサポートし、さまざまな容量と回路数量の要件に適応します。単一のシステムで複数のアプリケーションのニーズに対応できます。

5. 高い費用対効果

MNS 引出し式キャビネットと比較して、GCS は構造がシンプルでコストも管理しやすくなっています。

固定開閉装置と比較して、安全性と保守性の点で大きな利点があり、性能とコストのバランスを実現し、中大規模プロジェクトや予算重視のプロジェクトに特に適しています。

GCS 低電圧引込式開閉装置のメンテナンス方法は?

寿命を延ばし、故障を防ぎ、継続的に電力を供給するには、適切なメンテナンスが重要です。 Shanming は包括的なドキュメントを提供し、いくつかの提案を提供します。

I. 日常点検

1. 動作インジケーターのチェック: ドロワーパネルのインジケーターライトが異常に点滅していないこと。電流計の電流はバランスが取れている必要があります。

2. 温度上昇チェック: ハンドヘルド赤外線温度計を使用して、メインバスバーコネクタ、引き出しの一次コネクタ、およびサーキットブレーカーの入口/出口端子の温度上昇を測定します。 ≤40K（周囲温度+40℃で≤80℃）。

3. 異臭・異音チェック：焦げる臭い、放電音、ブザー音の有無を確認します。

4. ドアのシールとクリーニングのチェック: キャビネットのドアのシールは劣化していますか?内部にゴミが溜まっていませんか？

5. 引き出しの位置チェック: すべての引き出しが接続された位置にありますか?緩んでいるのでしょうか？

II.定期メンテナンス

ステップ 1: 電源を切る準備。上流の電源が切断されていることを確認し、電圧をテストします。

ステップ 2: メンテナンスが必要な引き出しを開いた位置に移動し、完全に引き出します。プライマリプラグは自動的に切断されることに注意してください。二次プラグは手動で取り外すことができます。

ステップ 3: 引き出しユニットのメンテナンス。コンポーネントが異なれば、洗浄やテストなど、異なるメンテナンス手順が必要になります。

ステップ 4: キャビネット内部のメンテナンス

メインバスバー: ボルトが緩んでいないか確認してください。

垂直分岐バスバー: 蓄積したほこりを取り除き、絶縁シースが損傷していないか確認します。

ケーブルコンパートメント: ケーブルを整理し、ケーブル端の過熱や変色を確認します。

接地システム: PE バスバーとキャビネットの間の接地抵抗を測定します (≤0.1Ω である必要があります)。

ステップ 5: 機能テスト

引き出しを接続位置まで押し戻します。電源を投入した後、テスト位置で制御回路をテストします。 10分間無負荷テストを実施し、異常がないことを確認します。

主なメンテナンス上の注意事項

1. プライマリモジュールの電源が入っている間は、絶対にプラグを抜き差ししないでください。

プライマリモジュールは主回路で高電流を流すため、ドロワーが開いた位置にあり、システムの電源がオフになった後にのみ操作する必要があります。

そうしないと、アークが発生し、人身傷害や機器の損傷を引き起こす可能性があります。

2. 異なるサイズの引き出しを混在させないでください。

GCS ドロワーは 1/2、1、2、および 3 ユニット サイズで設計されており、高さはプライマリ モジュールの位置に厳密に対応しています。

正しく取り付けられないと、モジュールの位置ずれ、接触不良、過熱が発生します。

3. 五耐インターロックを定期的に確認してください。

テスト: ブレーカーを閉じた状態で、引き出しを引き抜くことができますか?そうすべきではありません。

インターロックが故障した場合は、誤作動を防ぐため直ちに使用を中止し修理してください。

4. 多湿環境における結露対策を強化します。

プロジェクトが雨季または給水所にある場合は、ヒーターの動作を毎月確認してください。

解決策を確認する場合は、自動始動/停止用のインテリジェント結露コントローラーの取り付けを選択できます。

よくある質問

Q: 配電盤キャビネットをカスタマイズする場合、固定タイプ (GGD) または引出しタイプ (GCS/MNS) のどちらを選択すればよいですか?

A: GGD は次の場合に適しています。予算が限られている、単一負荷、停電メンテナンスの余裕がある、または過酷な環境。このような場合には、固定配線の方が信頼性が高くなります。

GCS/MNS は次の場合に適しています。 コア生産ラインで重大な停電損失が発生し、スペースが限られている多数の回路が発生し、迅速なライブライン メンテナンスが必要で、高度な自動化とインテリジェンスが優先されます。

Q: 高度は開閉装置のカスタマイズにどのような影響を与えますか?

A: 標高 1000 メートルを超えると、空気が薄くなり、熱放散と断熱能力が低下します。

選択時にエアギャップの増加、より高品質の絶縁体、またはディレーティングが必要な場合は、カスタマイズ時にお知らせいただく必要があります。

Q: GCS 低電圧引出式開閉装置の引出しが時々抜き差ししにくいのはなぜですか?

A: ガイド レールの変形: 設置時の基礎の不均一さが原因で、キャビネットの歪みが発生する可能性があります。

インターロック: サーキットブレーカーが完全に開いた位置にあるかどうかを確認します。安全のため、サーキットブレーカーが作動すると機械的インターロックがドロワーをロックします。

潤滑不良：長期にわたるメンテナンスの欠如により、機械機構が硬くなる可能性があります。引き出しを無理に押したり引いたりしないでください。異物を取り除き、潤滑剤を適量塗布してください。
