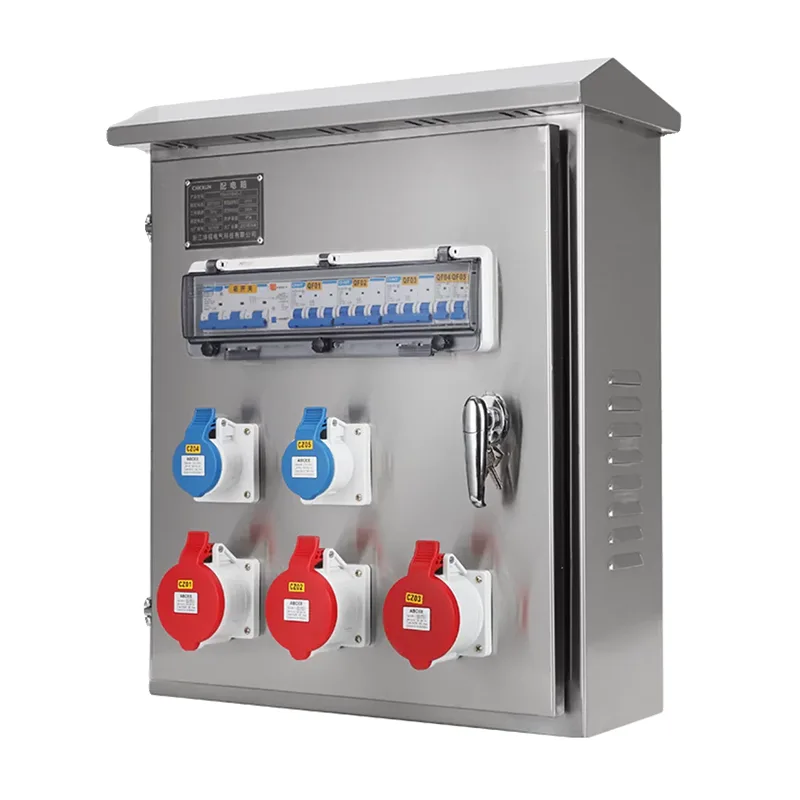

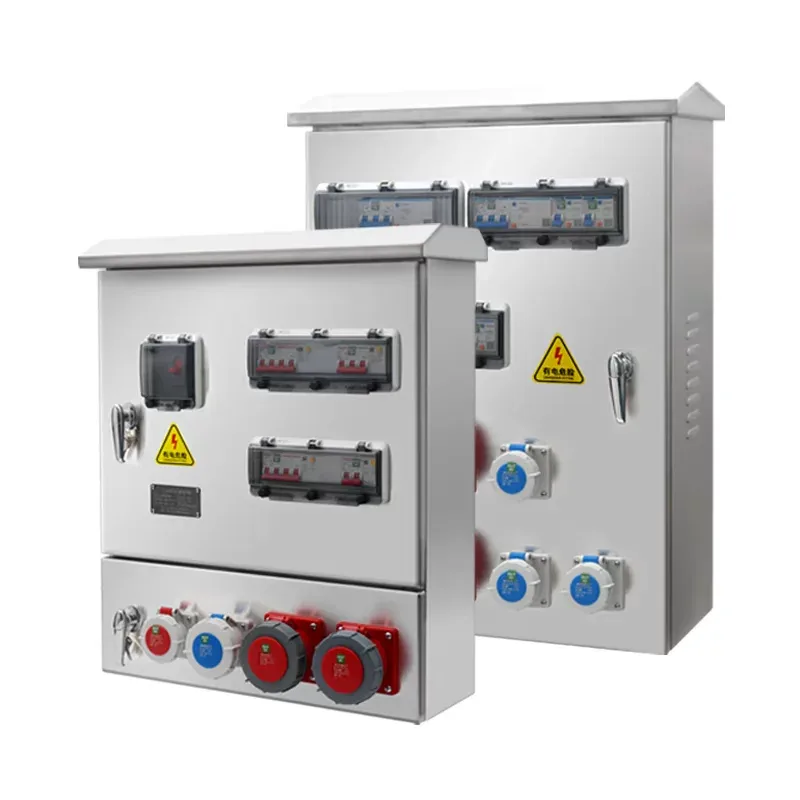

産業用ソケットメンテナンス配電ボックス

産業用ソケット メンテナンス配電ボックスは、安全性の高いモジュール式のプラグアンドプレイ配電ユニットです。保守員は主配電盤や配線を開けずに、工具を差し込むだけで安全に電力を取り出すことができます。 Shanming は、専門工場として、信頼できるソリューションを設計、製造し、包括的なカスタマイズをサポートします。

専用のメンテナンス用配電ボックスが必要なのはなぜですか?

プラグアンドプレイ：産業用ソケットメンテナンス電源ボックスを使用すると、メンテナンス担当者はワイヤを分解せずに標準の産業用プラグを介して電源に直接接続できるため、メンテナンス効率が向上します。

安全絶縁: この製品はメンテナンス作業用に特別に設計されており、メインの生産ラインの電源システムへの仮配線による干渉を回避します。

標準化された管理: 統一されたソケットインターフェイスにより、乱雑な配線によって引き起こされる位相エラーや短絡を防ぎます。

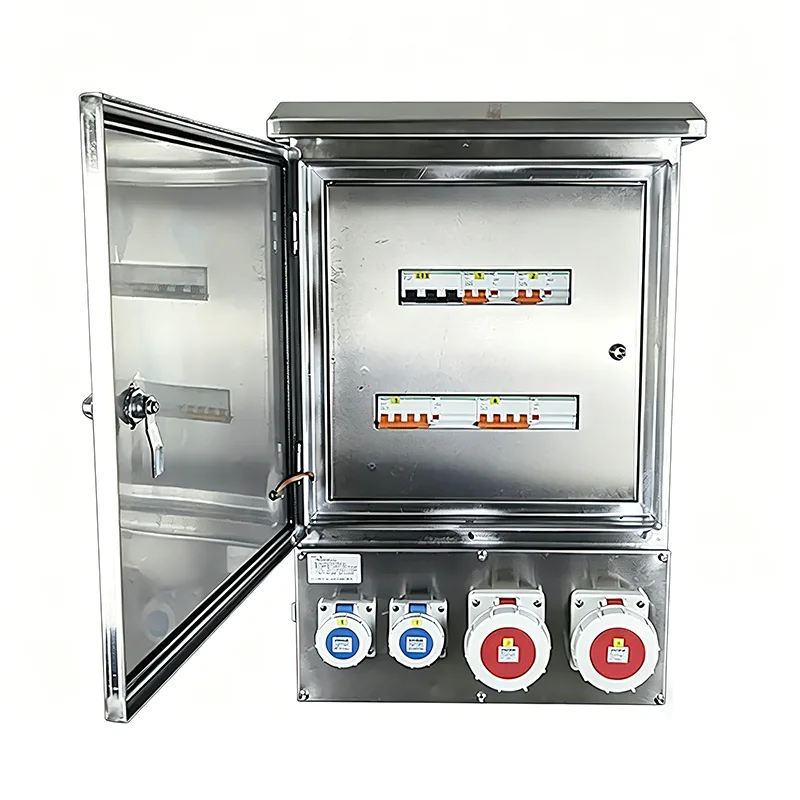

透明な表示窓設計: このボックスには透明な操作窓が付いており、メンテナンス担当者はカバーを開けずに回路ブレーカーの状態を観察したり、リセット操作を実行したりできます。

構造と機能構成

1. 入力方法

固定設置タイプ: 上流の MCC キャビネットまたはバスバー、ケーブル アクセス端子から電力を供給

モバイルタイプ: 産業用プラグを装備し、仮設パワーカートまたは発電機に接続可能

2. 出力構成

以下を含むマルチチャンネル産業用ソケットの組み合わせ:

三相ソケット: 32A/63A 赤 CEE

単相ソケット: 16A/32A 青または黄色 CEE

特殊電圧: 110V 安全絶縁ソケット

各回路の独立した保護: 小型サーキットブレーカー + オプションの残留電流装置 (RCD)

回路の目的、電圧、電流を明確にラベル付け

3. 安全性と保護設計

保護等級: IP54 または IP65

ドアインターロック (オプション): ドアが開くと出力電力を自動的に遮断し、稼働を防ぎます。

緊急停止ボタン: ボタン 1 つですべての出力を遮断

接地の連続性: すべてのソケット PE 端子がメインの接地バスバーに確実に接続されています。

4. 筐体の材質

屋内: 粉体塗装冷間圧延鋼板 (IP54)。

屋外環境: 304 ステンレス鋼 (IP65+)。

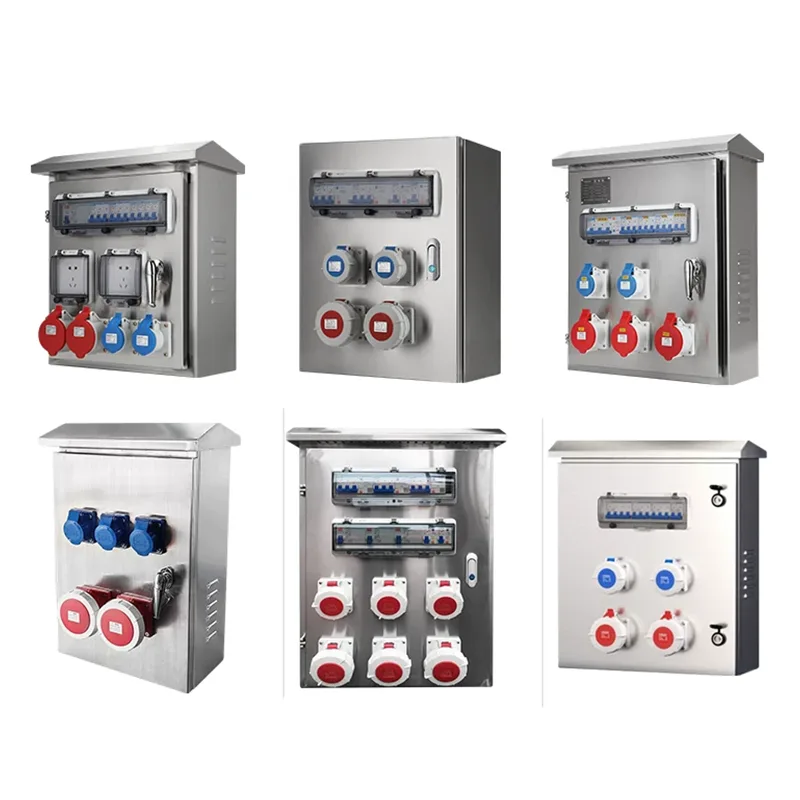

製品比較

アプリケーションシナリオ

1. 製造工場の機器メンテナンス: 産業用ソケット メンテナンス配電ボックスは、CNC 工作機械、射出成形機、ロボット ワークステーションの近くの設置に適しています。メンテナンス中は、主電源を中断することなく、パワーレンチ、オシロスコープ、および仮設照明を直接接続できます。

2. エネルギーおよび電力設備のメンテナンス: 一般的な用途には、発電所のタービン プラットフォームや変電所のリレー保護室が含まれ、リレー保護テスター、赤外線サーマル イメージャー、および仮設ファンに電力を供給します。

3. 鉄道輸送車両基地: メンテナンス用電源ボックスは、地下鉄や高速鉄道の保守用線路の近くで使用でき、列車の空調テスト、バッテリーの充電、車台照明用の標準電源インターフェイスを提供します。

4. 石油化学および鉱業: 防爆ゾーン外のメンテナンスエリアに適しており、110V 安全電圧ソケットを使用して湿気の多い環境での感電のリスクを軽減します。

5. 造船および海洋プラットフォーム: この製品は機関室または甲板のメンテナンスポイントで使用できます。塩水噴霧腐食に耐えるためには、IP66 ステンレス鋼エンクロージャが必要です。

使用上の注意

互換性チェック: デバイスを接続する前に、デバイスのプラグ電流と電圧定格がソケットと一致していることを確認してください。これは色で区別できます。青は 220V、赤は 380V を表します。

負荷がかかっている状態でプラグを抜き差ししないでください: 高電流負荷 (63A 以上) の場合は、抜き差しする前に、まず産業用ソケットのメンテナンス電源ボックスの回路ブレーカーをオフにしてください。

定期的なセルフチェック: メンテナンス ボックス内の残留電流装置 (RCD) は、テスト ボタンをクリックして毎月テストし、障害が発生した場合に電源を即座に遮断できることを確認する必要があります。
