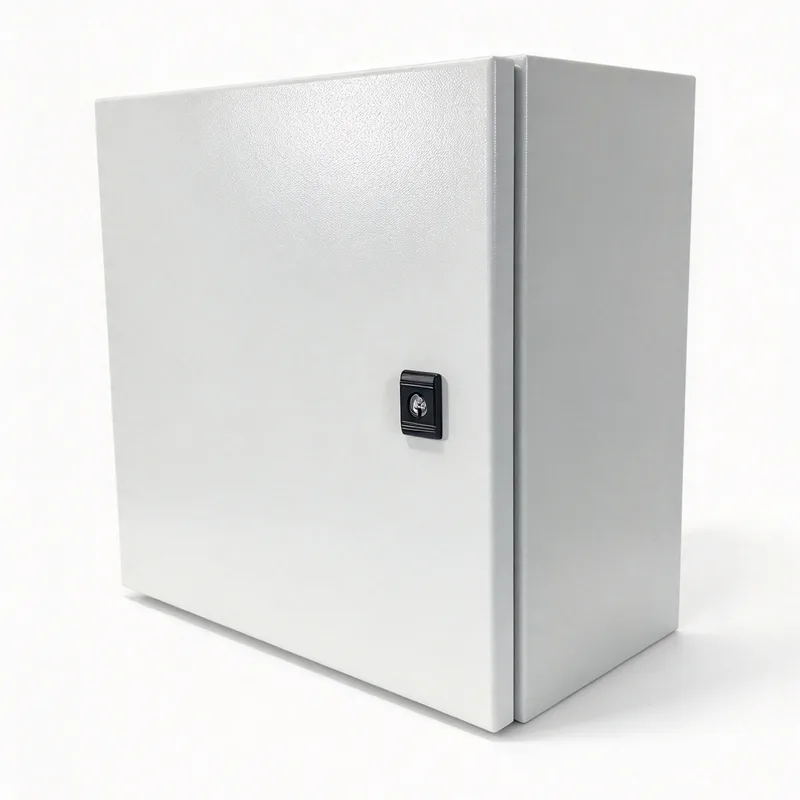

単一ドアの壁に取り付けられた電気エンクロージャが建物のスマートな成長をどのようにサポートするか

スマート ビルディングは、配電、照明、暖房、換気、アクセス制御、エネルギー監視システムの構成方法を変えています。これらの機能の相互接続が進むにつれて、それらをサポートする物理インフラストラクチャは、ますます制約が厳しくなる建物スペース内により多くの制御デバイス、通信インターフェイス、および電気回路を収容する必要があります。したがって、電気エンクロージャは依然としてスマート ビルディング設計の重要な部分であり、機器の保護、メンテナンス アクセス、およびシステム構成をサポートしながら、電気コンポーネントの定義された場所を提供します。

スマートビル開発により電気インフラが再構築される

現代のビルディングオートメーションは、従来は別々に設計され運用されていたシステム間の調整に依存しています。照明制御、HVAC 機器、アクセス制御装置、防火インターフェース、エネルギー管理システムは、ビル管理プラットフォームを通じて情報を交換する場合があります。この統合により、特に商業ビル、オフィス、集合住宅、病院、産業施設において、明確に構造化された電気設備の重要性が高まります。

この移行には、単にデジタル デバイスを追加するだけではありません。また、配電、制御配線、機器の分離、放熱、検査のためのアクセスなどについても慎重に検討する必要があります。電気コンポーネントは、設置チームが隣接するシステムを不必要に中断することなく回路を特定し、接続をトレースし、メンテナンスを実行できるように配置する必要があります。

この文脈の中で、シングルドア壁取り付け電気エンクロージャは、貴重な床面積を占有することなく、電気機器または制御機器にアクセス可能な専用のハウジングを必要とする設置用の 1 つの実用的なエンクロージャ形式を表します。その適合性は、機器の寸法、設置環境、保護要件、および計画されているシステム拡張によって異なります。

壁掛け設置でスペースの制約に対処

スペースの利用は、スマート ビルディング プロジェクトにおいて繰り返し検討される事項です。電気機器は、制御するシステムの近くのサービス廊下、機器室、ユーティリティエリア、工場室、および指定された壁面スペースに設置する必要がある場合があります。床置きキャビネットは大規模な設置に適していますが、小規模な配電および制御の配置には壁に取り付けた構造の方が有利な場合があります。

エンクロージャを適切な壁に取り付けることで、床面積を確保し、電気機器を配置するための一貫した位置を確立できます。複数の制御ゾーンがある建物では、分散配置により特定の配線ルートが短縮され、現地の検査がより便利になる場合があります。これらの利点は自動的に得られるものではありません。ケーブルの配線、アクセス クリアランス、構造サポート、および内部コンポーネントに到達する必要性は、設置ごとに評価する必要があります。

単一ドア構成により、密閉された機器への簡単なアクセス ポイントが提供されます。開口方向、利用可能な作業スペース、ヒンジの配置、ドア保持機構は、技術者が端子を検査したり、コンポーネントを交換したり、回路の識別を確認したりする際の容易さに影響を与える可能性があります。これらの実用的な詳細は、エンクロージャが狭いサービス エリアに設置されている場合、または他のビル システムと並んで設置されている場合に特に重要になります。

機器保護は引き続きコネクテッド ビルディングの中心となる

接続によって物理的保護の必要性が軽減されるわけではありません。コントローラ、リレー、回路保護装置、端子台、電源、および通信コンポーネントは、ほこり、湿気、偶発的な接触、振動、または温度変化の影響を受ける可能性があります。エンクロージャは、これらのコンポーネントの周囲に物理的な境界を確立するのに役立ちますが、保護のレベルはその構造と検証された環境評価によって異なります。

エンクロージャの材質、ドア シール、ケーブル挿入口の配置、取り付け方法、換気設計はすべて、特定の場所への適合性に影響します。清潔な屋内の電気室への設置は、湿気の多いユーティリティ スペース、ほこりの多い工場室、または露出した屋外エリアでの設置とは異なる条件が発生します。したがって、指定された侵入保護定格は、エンクロージャの外観から推測されるのではなく、実際の現場の条件に対応する必要があります。

熱管理も重要な考慮事項です。スマート ビルディング制御では、限られた体積内で複数の電源、スイッチング デバイス、通信モジュール、その他の発熱コンポーネントを組み合わせることができます。熱が適切に放散できない場合、内部温度が上昇し、コンポーネントの性能や耐用年数に影響を与える可能性があります。設計時に、機器の負荷、筐体の寸法、周囲温度、間隔、換気の規定を合わせて評価する必要があります。

統合には物理的なハウジング以上のものが必要です

スマート ビルディング エンクロージャは、その内部に設置されるデバイスの物理的および電気的要件に対応する必要があります。ネットワーク化されたコントローラには通信ケーブルが必要な場合がありますが、スイッチング機器や電源には適切なサイズの導体と適切な端子配置が必要です。設計者は、ケーブルの曲げ半径、配線ダクト、導体の分離、接地、識別ラベル、接続ポイントへの安全なアクセスを考慮する必要があります。

のシングルドア壁取り付け電気エンクロージャこれらの要素を整理するための定義された構造を提供できますが、エンクロージャだけでは設置がインテリジェントまたは準拠になるわけではありません。自動化機能は、選択された制御デバイス、通信アーキテクチャ、ソフトウェア、センサー、および広範なビル管理システムとの統合によって実現されます。ハウジングは、その物理コンポーネントを保護し、整理することでこの配置をサポートします。

将来の変化に備えた計画も同様に重要です。建物システムには、後で追加の占有センサー、エネルギー メーター、照明回路、または通信インターフェイスが組み込まれる場合があります。適切な内部スペースを確保し、明確な配線レイアウトを提供すると、変更が容易になります。ただし、拡張はエンクロージャの物理容量、電気定格、熱制限、および該当する安全要件の範囲内に留める必要があります。

規格および検証ガイド エンクロージャの選択

電気的安全性と組み立ての検証は、設置の利便性と並行して考慮する必要があります。 IEC 61439 シリーズは、構造、技術的特性、検証要件など、低電圧開閉装置および制御装置アセンブリに対応しています。 IEC 61439-3:2024 は、定義された範囲内で一般の人が操作することを目的とした分電盤について特に扱います。特定の設置がこれらの要件に該当するかどうかは、機器の構成と目的の用途によって異なります。

エンクロージャは、電気コンポーネントを収容するために使用されるという理由だけで、アセンブリ標準に準拠していると表現されるべきではありません。完全なアセンブリ、その使用目的、および関連する検証要件を評価する必要があります。設計者は、該当する地域の電気規定、接地配置、過電流保護、作業スペース、および設置手順も考慮する必要があります。

スマート ビルディングの場合、複数のシステムが異なる技術チームによってインストール、変更、保守される可能性があるため、ドキュメントは特に役立ちます。回路スケジュール、コンポーネントのラベル、配線図、メンテナンス記録を明確にしておくことで、トラブルシューティング中の曖昧さを軽減できます。一貫した文書は、電力回路と低電圧制御および通信接続を区別するのにも役立ちます。

メンテナンスとライフサイクル計画が設計に影響を与える

ビルディング オートメーション機器は、施設の運用期間中ずっとアクセスし続けることが期待されます。システムの進化に応じて、センサーが追加され、コントローラーが交換され、通信モジュールが更新され、電気接続が検査されることがあります。明確な識別と安全なアクセスをサポートするエンクロージャ レイアウトはこれらのタスクを簡素化できますが、メンテナンスの結果は設置の品質と文書化にも依存します。

エンクロージャの位置は、運用上のアクセスと環境への曝露の両方を反映する必要があります。技術者はドアを開けて許可された作業を行うために十分なスペースを必要としますが、設置では緊急経路、機器の移動、またはその他の建物サービスを妨げないようにする必要があります。ケーブルの入り口は、不必要な負担を軽減し、意図したレベルの環境保護を維持するように配置する必要があります。

ライフサイクル計画には、設置環境に適した材料と仕上げの選択も含まれます。腐食への曝露、洗浄手順、湿度、および潜在的な機械的影響は、長期的な適合性に影響を与える可能性があります。占有要件や管理要件が変化する建物の場合、内部配置を検査および変更できることが、初期設置面積と同じくらい重要になる場合があります。

コンパクトなエンクロージャはスマート ビルディングの成長において明確な役割を果たします

ビルオートメーションの拡大により、中央の配電設備から個々のゾーンにサービスを提供する小規模な制御ポイントに至るまで、調整された電気インフラの重要性が高まっています。壁掛けエンクロージャは、設置条件とコンポーネント要件が適切であれば、ローカル機器が整理されたハウジングと便利なアクセスを必要とするこのアーキテクチャをサポートできます。

のシングルドア壁取り付け電気エンクロージャこれは、スタンドアロンのスマート ビルディング テクノロジではなく、より広範な電気設計内の 1 つの要素として最もよく理解されています。その実際的な価値は、適切なサイジング、保護定格、熱に関する考慮事項、配線構成、設置されている機器との互換性によって決まります。コネクテッド ビルディングでは電力、制御、監視機能が統合され続けるため、これらの基本的なエンクロージャ要件はシステムの安全性、保守性、長期的な運用の柔軟性と密接に関連し続けています。
