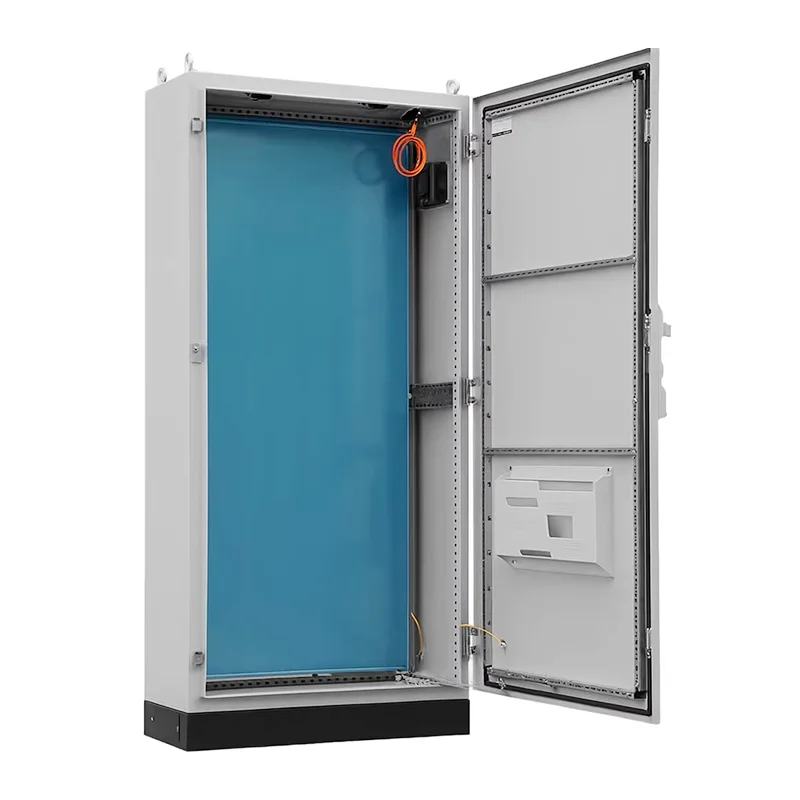

ES 5 つ折りプロファイル配電キャビネット

Shangming 社は、中国温州市楽清市の ES 5 つ折り配電キャビネットの専門メーカーです。高張力冷間圧延鋼板を選定し、5回の連続曲げ工程を経て製品に加工します。ドアパネルは地面から高い位置にあるため、設置とメンテナンスが容易です。また、さまざまな仕様やサイズからお選びいただけます。また、図面に基づいたカスタムデザインも歓迎します。

お問い合わせを送信

製品説明

ES 5 つ折りプロファイル配電キャビネットは、高強度と IP55 保護等級を備えた信頼性の高い製品です。フレーム上の高密度の 25mm ピッチのモジュラー穴により、設置の柔軟性と多用途性が保証されます。この製品は中国のメーカーShangmingによって提供されています。当社は非標準のカスタマイズをサポートし、完全なソリューションと競争力のある価格を提供できます。

主要な構造的特徴

ES 5 つ折りプロファイル配電キャビネットのメイン耐荷重フレームは 5 回の正確な曲げを経て、5 つ折りプロファイルの骨格を形成します。この多曲げ設計により、鋼板の長手方向の耐荷重能力が向上するだけでなく、自然な止水溝構造が形成され、液体の浸入を効果的に防止します。

キャビネットの上部、底部、および側面のパネルは通常、単一ユニットとして溶接されるため、ボルトで固定されたアセンブリと比較して安定性とねじれ耐性が向上します。このプロファイルには、内部電気部品を標準化して取り付けるための標準的な 25 mm 間隔の穴が付いています。

この構造により、ES 5 重キャビネットは大容量多回路配電ニーズに適しており、十分な内部スペースを確保し、より効率的な配線とメンテナンスを可能にします。

製品の機能

Shanming の ES 5 分割配電キャビネットは、標準モデルとカスタマイズされたモデルで利用できます。プロジェクトでは、電力を供給するだけでなく、安全で効率的で進化する電気システムのための強固な基盤も提供します。

1. 構造支持と耐荷重能力

5 つ折りのプロファイルは、単なる外殻ではなく、キャビネット全体の外骨格でもあります。 5回折り曲げ加工によりプロファイルの縦方向の圧縮強度が向上し、重量物を設置した後でも安定性を確保し、ねじれやヘタリを防ぎます。

プロファイルの内部は標準の穴で埋められています。梁やベースプレートと組み合わせることで、内部空間内に部品を自由に配置でき、利用効率が向上します。

2. 環境保護

ESキャビネットは通常の配電ボックスに比べて密閉性に優れています。キャビネットの開口部に 5 つ折りのプロファイルで形成された特別な折り畳まれたエッジ構造により、水はシールストリップに浸透するのではなく、折り目に沿ってキャビネットの外側に流れます。

キャビネットは、高品質の CNC 加工シーリングストリップと組み合わされて、非常に微細な導電性塵や腐食性の湿気を効果的に隔離し、内部電子コンポーネントの絶縁性能を保護します。

3. 統合された熱管理と放熱

この製品は、コンポーネントを焼損から保護することを優先するプロジェクトにShangmingが推奨する制御キャビネットです。

5重フレームとサイドパネルにより、高出力の業務用エアコンや熱交換器の設置を振動によるシール不良を起こさずにサポートします。キャビネットの内部構造は空気の対流循環を促進し、キャビネットの上部やコンポーネントが密集したエリアでのヒートアイランド現象を防ぎます。

4. 安全保護とヒューマンマシンインターフェイス

キャビネットのドア、サイドパネル、キャビネット本体の間に専門的なアースボルトがあり、黄緑の二色のワイヤーで接続されています。金属ケース全体が感電に対する信頼性の高い保護を提供します。

カスタマイズオプションを提供しています。透明窓付きのドアパネルと 3 点インターロックロックを組み合わせたものを選択することもできます。これにより、検査が容易になり、権限のない人がキャビネットを開けることを物理的に防止できます。

技術的パラメータ

材料	SUS304（他の材質モデルはオプション）
表面処理	伸線、設置バージョンは亜鉛メッキされています
保護レベル	IP55 (pressGB4205-1993)
標準構成	フロントドア、バックパネル、設置パネル、サイドパネルキャビネット、ドアロック、シールストリップ
鋼板の厚さ	フレーム: 5 つ折りプロファイル 1.5 mm ドアパネル: 2.0mm バックパネル: 1.5mm 取り付けプレート: 2.5mm

サイズと仕様表

仕様と寸法			幅								身長								深さ						インストールボード
幅	身長	深さ	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896
