XL-21 低電圧配電盤

XL-21 低電圧配電キャビネットは、中国のメーカーである Shangming によって提供されています。当社は月産 3,000 ユニットを超える完全な生産能力を備えています。カスタム図面、部品調達、工場テストをサポートします。ソリューションの開発を開始するには、いつでもお問い合わせください。

製品構造

XL-21 低電圧配電キャビネットは、完全密閉型、固定型、垂直に分割された構造設計を特徴としており、シンプルさ、信頼性、メンテナンスの容易さを優先しています。

1. キャビネットの外観

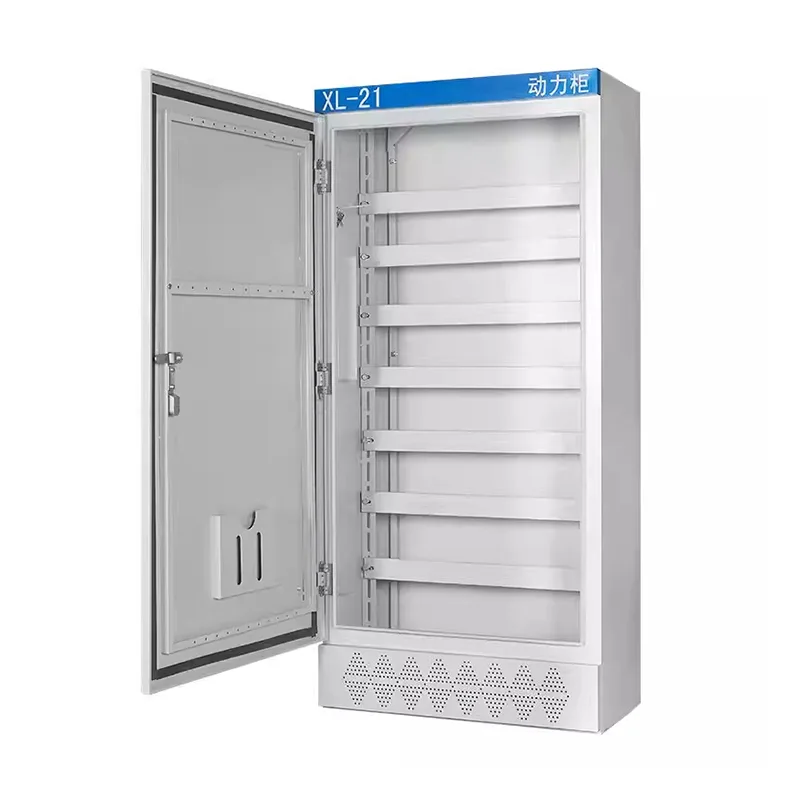

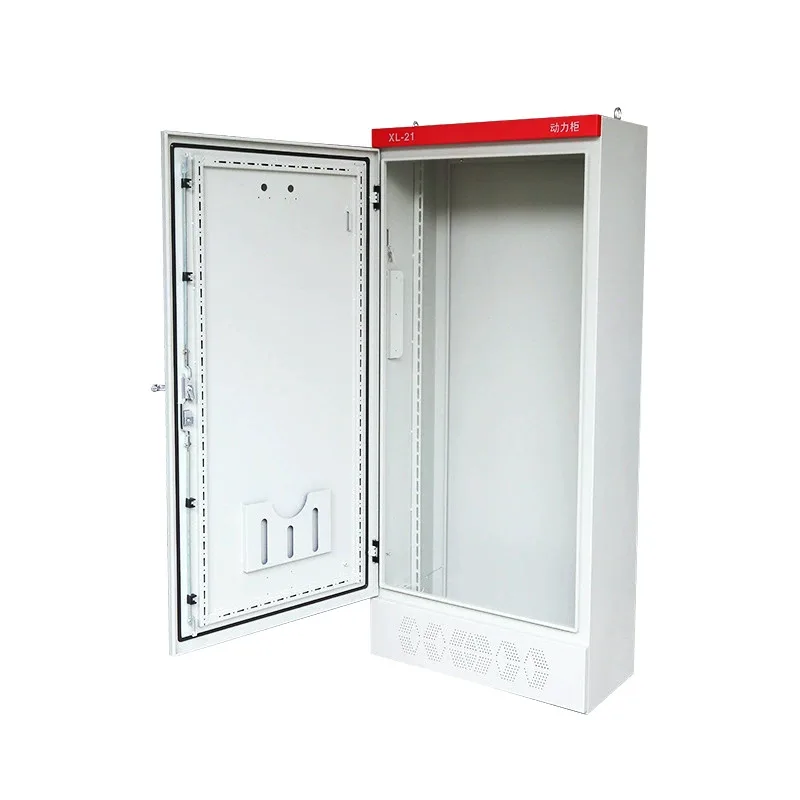

XL-21 キャビネットは、冷間圧延鋼板を曲げて溶接して作られており、重い回路ブレーカーやバスバーを支えるのに十分な剛性を備えています。保護ドアは片開き設計で、開口角度は 110° を超えています。防塵性能を高めるために、ドアの端にポリウレタン製のシールストリップが取り付けられています。

内側の側面にはミシン目が入った垂直プロファイルが特徴で、コンポーネントの寸法に応じてビームと取り付けプレートを簡単に調整できます。

2. 内部レイアウト

XL-21 は単一の統合されたスペースですが、いくつかの機能エリアに分割されています。

上部バスバー領域: メインの入力バスバーはキャビネットの上部に配置され、絶縁体で固定され、銅バスバーの水平または垂直の延長をサポートします。

中央コンポーネントエリア: これはコアエリアであり、断路器、サーキットブレーカー、コンタクタ、サーマルリレーなどの設置に使用されます。

下部配線エリア: 下部にはケーブル挿入用の十分なスペースがあり、専用の中性線および接地バスバーが付属しています。

3. 底部とケーブルの入出力設計

配電キャビネットの底部には、ケーブルの数に基づいて開口部をカスタマイズでき、ケーブル シースを使用できる大型の取り外し可能なパネルが付いています。

高さ 50 ～ 100 mm の溝形鋼ベースを取り付けると、地面からキャビネットの高さが高くなり、湿気から保護され、フォークリフトの取り扱いが容易になります。

製品の利点

1.幅広い用途

XL-21 低電圧配電キャビネットは、古典的な低電圧配電キャビネット構造を備えています。その成熟した技術と高い標準化により、工場、建設プロジェクト、自治体のプロジェクトで広く使用されており、その信頼性は長期にわたって証明されています。

2. 電力負荷分散に最適

専門メーカーとして、Shangming はモーター、ポンプ、ファン、その他の電源機器の電源システムを設計しています。この製品は優れた電流容量を備え、連続動作が可能で、高負荷アプリケーションの要求にも対応します。

3. 堅牢で耐久性があります

炭素鋼、亜鉛メッキ鋼、ステンレス鋼など、いくつかの材料が利用可能です。使用される材質を問わず、キャビネットの構造設計は十分な強度と耐衝撃性を確保しており、産業環境での長期使用に適しています。

4. 便利なメンテナンス

電源キャビネットの内部電気コンポーネントは、明確な回路で体系的に配置されています。右側の 1 つのドアが特徴で、ナイフ スイッチの操作ハンドルはキャビネット正面の右上の柱にあります。計測器や信号電源は扉上に設置されており、扉を開けると丸見えになるので点検・メンテナンスが容易です。

5. 強力な互換性

当社の XL-21 低電圧配電キャビネットは、サーキット ブレーカー、コンタクタ、サーマル リレーなどの主流の電気コンポーネントを使用して柔軟に構成でき、さまざまなプロジェクトのニーズを満たすさまざまな制御および保護スキームに適応できます。

6. コストメリット

XL-21 配電キャビネットは、引き出しキャビネットなどの複雑な構造と比較して、構造がシンプルで製造コストを管理できるため、費用対効果と安定性に対する高い要求が求められるプロジェクトに最適です。

XL-21 配電盤の設置環境要件は何ですか?

この XL-21 低電圧配電キャビネットは、主に AC 周波数 50 Hz、電圧 500 V 未満の三相 3 線式および三相 4 線式電源システムで電力および照明配電に使用されます。プロジェクトまたは実際のインストールを開始する前に、インストール環境を決定できます。メーカーとして、以下のようなご提案をさせていただきます。

1. 周囲温度

通常動作温度: -5℃ ～ +40℃。

24時間の平均気温：+35℃を超えないこと。

保管および輸送温度: -25℃ ～ +55℃ (短期)。

注: 高温環境に設置する場合は、換気を強化するか、定格を下げる設計が必要です。

2. 高度

設置高度は 2000 メートル以下である必要があります。

2000 メートルを超える場合は、規格に従ったディレーティングが必要です。

3. 相対湿度

設置周囲温度が +40℃の場合、相対湿度は 50% 以下でなければなりません。

温度が低い場合は、湿度が高くても許容されます。

4. 設置場所

XL-21 電源キャビネットは屋内設置専用です。

日陰のない屋外、爆発性ガスや粉塵のある危険な場所、腐食性の高い環境、粉塵や導電性粉塵がひどい場所には設置できません。

5. 機械的条件および振動条件

設置環境は激しい振動や衝撃を与えないでください。振動周波数 ≤ 10 Hz、加速度 ≤ 0.5g。設置基礎は安定している必要があり、大型モーターやプレス装置と同じプラットフォームを共有することは避けてください。

設置後、キャビネットは基本的に垂直に、垂直方向の傾きが 5° 以下になるように維持する必要があります。そうしないと、操作機構の寿命に影響します。

6. 換気と放熱スペース

キャビネットの前面と背面にメンテナンス用のアクセスを提供する必要があります。前面操作面は 0.8 m 以上である必要があり、1.0 m を推奨します。後方のメンテナンスが必要な場合は0.8m以上必要です。キャビネットの上部は天井から少なくとも 0.5m 離れている必要があります。複数のキャビネットを並べて配置する場合、キャビネット間に隙間は必要ありません。直接組み立てることができます。ただし、列全体の両端に通気スペースを確保する必要があります。

7. 防火および安全要件

設置場所は不燃構造である必要があります。可燃性および爆発性の物質を設置場所から 1 メートル以内に保管してはなりません。

地面は平らで乾燥している必要があります。水の浸入を防ぐために、地面から100〜200mmの高さにコンクリート基礎を構築することをお勧めします。

8. 電磁環境

設置場所は、二次制御回路への干渉を防ぐために、大電力周波数変換器や高周波機器から遠く離れてください。強い電磁干渉が存在する場合は、制御線にシールド ケーブルを使用し、別のケーブル トレイに配線することをお勧めします。
