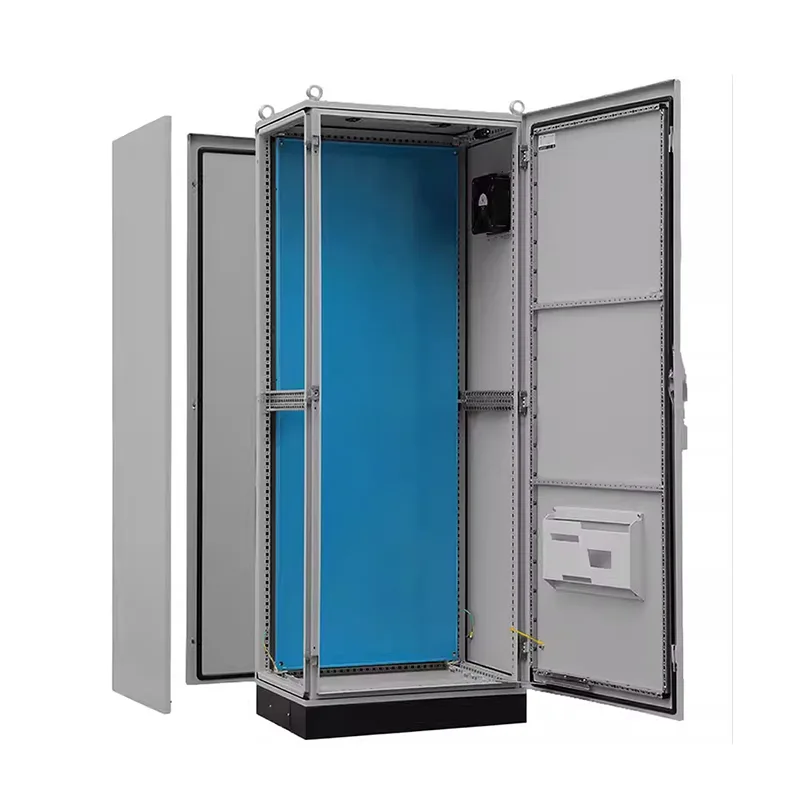

PS 9 倍プロファイル配電キャビネット

PS 9 つ折りプロファイル配電キャビネットは取り外し可能で、接続が簡単です。プロジェクトに複雑で大規模なマルチキャビネット システムが必要な場合は、Shangming にご連絡ください。当社が直接販売サプライヤーとなります。標準以外のカスタマイズもサポートします。

技術的パラメータ

注文仕様書

製品の利点

PS 9 つ折りプロファイル配電キャビネットは、高強度と高信頼性を誇り、拡張にはキャビネットの改造が必要ありません。 15年を超える耐用年数を誇ります。さらに、Shangming の製品には他の利点もあり、適切な選択肢となっています。

I. 構造上の利点

PS キャビネットの支柱には 9 回の精密 CNC 曲げ加工が施され、多重強化された閉じたセクションが形成されます。これにより、5 倍曲げ設計と比較して曲げ剛性とねじり剛性が 40% 以上向上し、頑丈なフレーム回路ブレーカー、乾式変圧器、および高出力周波数コンバータをサポートできるようになります。

この機能により、当社の製品は造船、鉱山、鉄道輸送などの高振動環境に適しており、溶接疲労亀裂のリスクが排除されます。

3 ～ 4 つの取り付け面 (前面、背面、内側) があり、すべて 25 mm の国際標準穴が事前に開けられており、DIN レール、PLC バックプレーン、および電源モジュールをあらゆる高さとあらゆる表面でサポートし、柔軟なレイアウトと 3 次元のモジュール式ケーブル配線が可能になります。

II.機能的な利点

要約すると、PS 配電盤には電力、制御、監視機能が統合されており、主受電線と分岐配電、モーター制御回路、インテリジェント ユニットが組み合わされており、別個の制御ボックスが不要になります。

将来のインテリジェントな拡張機能に備えて、リモート監視をサポートし、必要に応じて将来の拡張や並列化を可能にするために、十分なインターフェイスと設置位置を確保しています。

金属製の仕切りパネルの設計により、周波数コンバータなどの干渉源が制御信号に与える影響を効果的に抑制します。

Ⅲ．効率の利点

中国専門メーカーとして、尚明は迅速なカスタマイズと柔軟な対応を提供します。 1個からのご注文にも対応しております。必要に応じて、標準以外のサイズ、材質、保護レベルを設定できます。ソリューションの仕様と製造プロセス中に、現場での手戻りを避けるために確認用のサンプルを提供します。

25mm の標準化されたインターフェイスは、Schneider Electric や ABB などの主流ブランドと互換性があります。ケーブルの入口と出口の穴は国際標準のグランドと互換性があり、効率的な設置と並列化が保証されます。

実際の設置では、PS キャビネットはすべてボルト接続を使用するため、溶接の必要はありません。現場での組み立ては迅速で、複数のキャビネットをシームレスに接続でき、バスバー接続も便利で、工期が 30% 短縮されます。

ニーズに合わせて配電キャビネットをカスタマイズするにはどうすればよいですか?

尚明は自社工場を持っており、様々なサイズの PS 90% 折りたたみ配電キャビネットを提供できます。標準以外のカスタマイズにも対応いたします。包括的な販売前分析とソリューション仕様を提供します。次の提案に基づいて、ソリューションがプロジェクトに適しているかどうかを検討することもできます。

ステップ 1: コア要件を定義する

応用シナリオ: ウォーターポンプ制御用?太陽光発電結合器?生産ライン？データセンター？屋外ポンプ場？

電気的パラメータ: システム電圧 (220V/380V/480V) は何ですか?主流入電流?回路数は？モーター負荷も含まれますか?

制御機能：自動発停、遠隔監視、BA連携、PLC制御は必要ですか？

設置環境：屋内/屋外?温度・湿度範囲は？腐食、塵埃、振動はありませんか?

保護要件: どのような保護レベルが必要ですか?ステンレス素材は必要ですか？

認証基準: どの基準を満たす必要がありますか?

注意: 既存の図面、写真、または同様のプロジェクト事例を提供していただくと、コミュニケーション効率が向上します。

ステップ 2: 適切なキャビネット プラットフォームの選択

さまざまな基本キャビネット タイプがさまざまなニーズに応えます。統合された電源と制御が必要な場合は、PS 90% 折りたたみ式配電キャビネットをお勧めします。

他に重要なニーズはありますか?今すぐご連絡ください。

ステップ 3: 解決策の確認

Shanming は、電気スキーム設計、推奨される合理的な回路分割、3D 構造の確認、サンプルの確認、将来の使用と拡張のための実際のインテリジェント機能の統合を含む、無料の技術サポートを提供します。

サンプル確認後、量産手配をさせていただきます。 5 つ以上の自動化された生産ラインにより、当社の月間生産能力は 3,000 個以上に達します。カスタマイズされた製品は 20 ～ 30 日以内に納品でき、緊急の注文には 72 時間以内に対応します。

よくある質問

Q: 9 倍プロファイルとは何ですか?通常のプロフィールよりも優れている点は何ですか?

A: 9 つ折りのプロファイルは、1 枚の鋼板を正確に 9 回曲げてキャビネットのフレームに成形します。

9 つ折り構造は 4 つ折りまたは 5 つ折りプロファイルと比較して、曲げとねじれに対する強度が大幅に強化され、単一のキャビネットで 800kg ～ 1000kg の静荷重に耐えることができます。プロファイルには 25 mm 間隔の取り付け穴があり、現場で穴を開けずにさまざまなアクセサリを取り付けることができます。

Q: PS キャビネットは無制限に組み合わせることができますか?密閉性はどのように保証されますか?

A: はい。 PSキャビネットは側板を取り外し、専用連結コネクタを使用することで横連結が可能です。

保護等級を確保するには、キャビネットを組み合わせるときにフレームの接合部に専用の結合シール ストリップを使用し、結合後の保護等級が IP55 に維持されるようにする必要があります。

Q: PS キャビネットの保護等級が IP66 ではなく IP55 なのはなぜですか?

A: PSキャビネットはモジュール組立構造のため、側板・天板ともに取り外し可能となり、継ぎ目が多くなります。

IP55 はあらゆる方向からの粉塵や水の飛沫に耐えるのに十分であり、95% の産業環境に適しています。

頻繁に高圧水で洗浄する必要がある環境、つまり IP66 保護等級が必要な環境の場合は、一体溶接された ES 5 つ折りキャビネットを選択することをお勧めします。
