太陽光発電結合器ボックス

Shangming は、中国の高品質太陽光発電結合器メーカーです。当社は5本以上の生産ラインを備えた自社工場を有しており、標準仕様の製品を短納期ですぐにご購入いただけます。カスタマイズも私たちの強みです。解決策について話し合い、無料の見積もりを取得するには、お問い合わせください。

太陽光発電コンバイナボックスが必要な理由は何ですか?

中規模から大規模の太陽光発電所には、通常、数百、場合によっては数千の太陽電池パネルがあります。各パネルをインバータに直接配線すると、多くの問題が発生します。まず、配線が煩雑になり、施工難易度が大幅に上昇し、DC ケーブルを大量に消費するため、コストが大幅に増加します。

同時に、損失が増加し、小さな電流を長距離にわたって伝送すると、大幅な電圧降下が発生します。その後、故障した弦をすぐに特定することが困難になるため、メンテナンスも困難な問題になります。

ここでコンバイナーボックスが登場し、これらの問題を解決します。これらは輸送ハブのように機能し、小さなストリームを統合された出力に集めます。

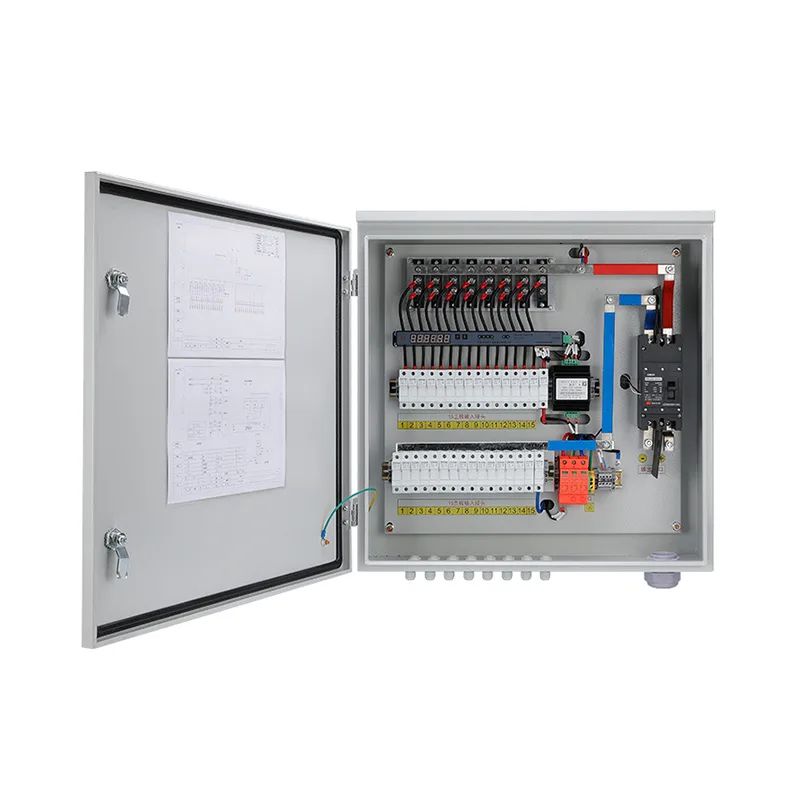

モジュール構成

コア機能

集電: 太陽光発電結合ボックスは、複数の太陽光発電モジュールからの DC 電流を集中的に出力するため、DC ケーブルの数が減り、システムの複雑さとコストが削減されます。

システム保護: コンバイナー ボックスは、各ストリングと合計出力に対して過電流、短絡、逆接続、およびサージ保護を提供し、障害の拡大を防ぎます。

安全絶縁: DC 切断スイッチにより、メンテナンス時や障害時に迅速な切断が可能になり、操作の安全性が向上します。

動作監視：インテリジェントモデルを選択すると、ストリング電流、電圧、温度、避雷状態のリアルタイム監視が可能となり、故障箇所の特定や性能解析が容易になります。

主な種類

さまざまなタイプの太陽光発電 (PV) コンバイナ ボックスは、さまざまなアプリケーション シナリオに対応して、設置場所、電圧レベル、システム内のインテリジェンスのレベルが異なります。

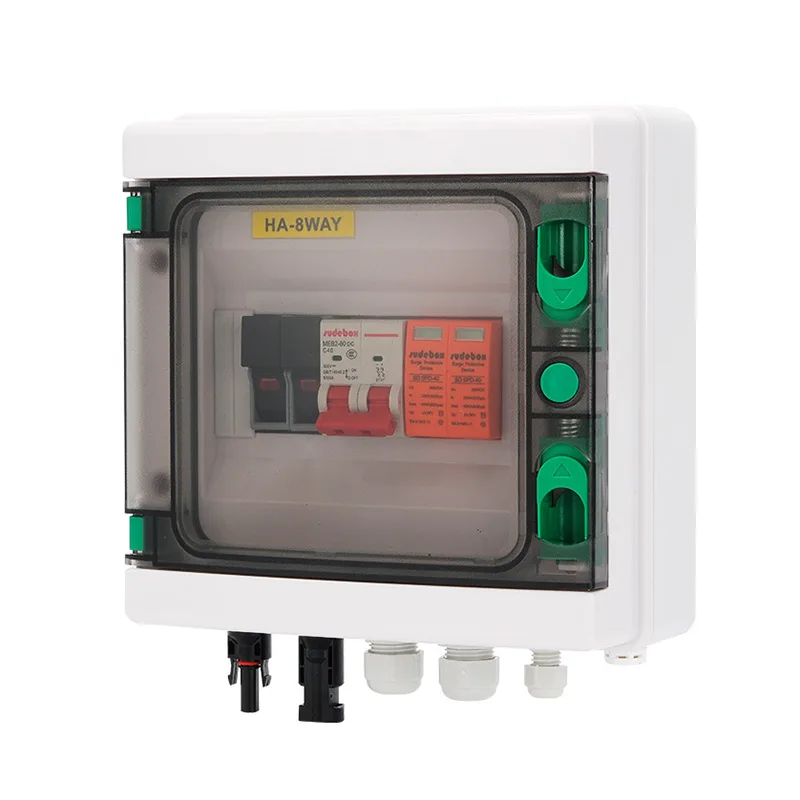

1. DCコンバイナボックス

太陽光発電所で最も一般的で、PV モジュールと DC インバーターの間に設置されます。

機能: 複数の PV ストリングからの DC 電力を結合し、集中インバーターに出力します。

コア構成: DC ヒューズ、DC サーキット ブレーカー、SPD が含まれます。

適用可能なシナリオ: 大規模な地上設置型発電所、集中型太陽光発電システム。

2. ACコンバイナーボックス

主にストリングインバータを採用したシステムで使用されます。インバータの交流出力側と昇圧トランスの間に設置します。

機能: 複数のストリング インバーターからの AC 電力出力を結合します。

コア構成: AC サーキットブレーカー、AC サージプロテクター、断路スイッチ。エネルギーメーターが含まれているものもあります。

該当するシナリオ: 分散型インバーターを使用した商用および産業用の屋上 PV、地上設置型発電所。

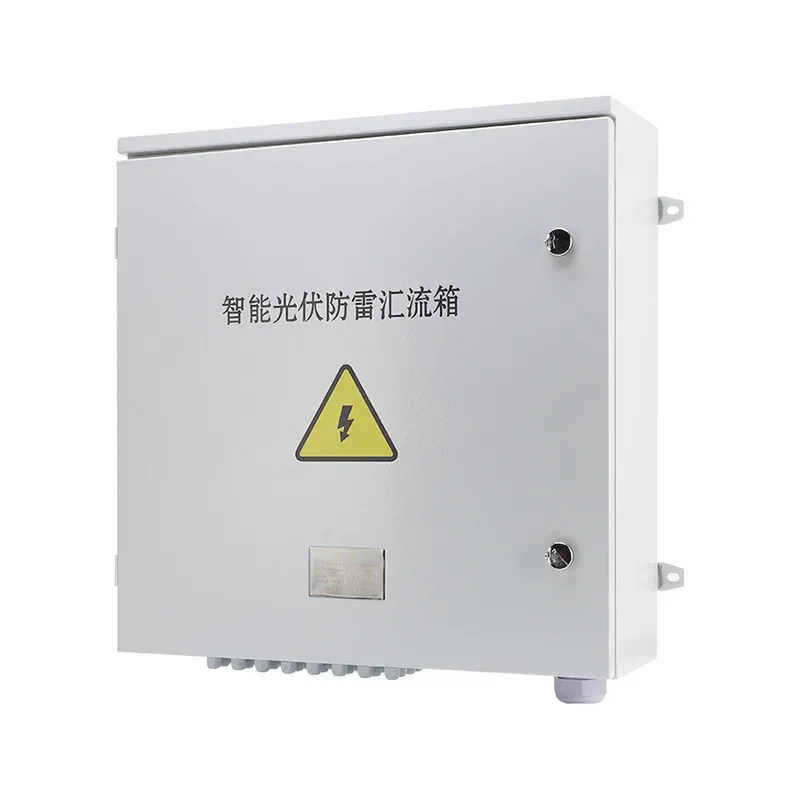

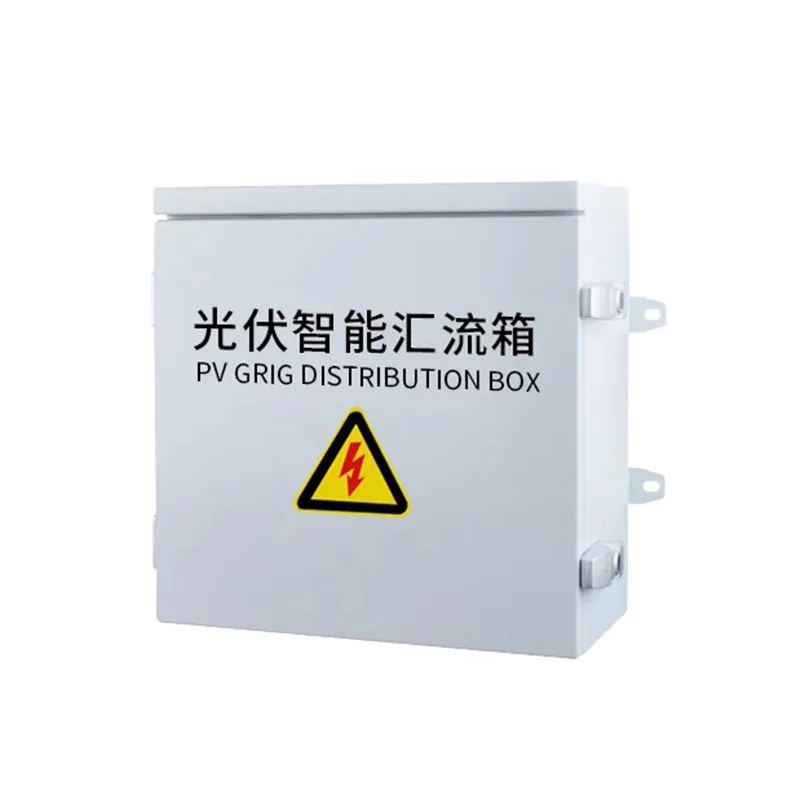

3. インテリジェント結合ボックス

このタイプのボックスは、基本的な結合ボックスに監視モジュールを追加し、現在中規模から大規模の発電所で主流の選択肢です。

機能：電流の合成に加えて、各入力ラインの電流、総電圧、内部温度、サージプロテクターの状態をリアルタイムで監視できます。

技術的利点: データのアップロードを通じて、保守担当者はどのソーラーパネルが日陰になっているか損傷しているかを遠隔から判断できるため、正確な保守が可能になります。

保証とアフターサービス

尚明工場は品質保証を提供しており、特にカスタマイズ製品には 1 年間、標準製品には 2 年間の保証を提供します。保証は、キャビネットの材質の欠陥、コンポーネントの故障 (通常の使用下)、および製造プロセスの問題を対象としています。不適切な取り付け、誤使用、自然災害、または不正な改造によって引き起こされた損傷は保証されません。

アフターサービスの場合は、次のような流れで対応させていただきます。 問題報告（故障箇所の写真・動画と注文番号の提供）→4時間以内に技術チームが対応→遠隔診断（パラメータ調整や小型部品の交換に関する無料指導、保証期間内であれば部品の無償交換）→問題が解決しない場合はエンジニアの出張対応、または製品の返却・修理・交換（保証期間内の費用は弊社負担）、修理・交換対応いたします。緊急時には、代替製品を最初に提供して、顧客の損失を最小限に抑えることができます。
