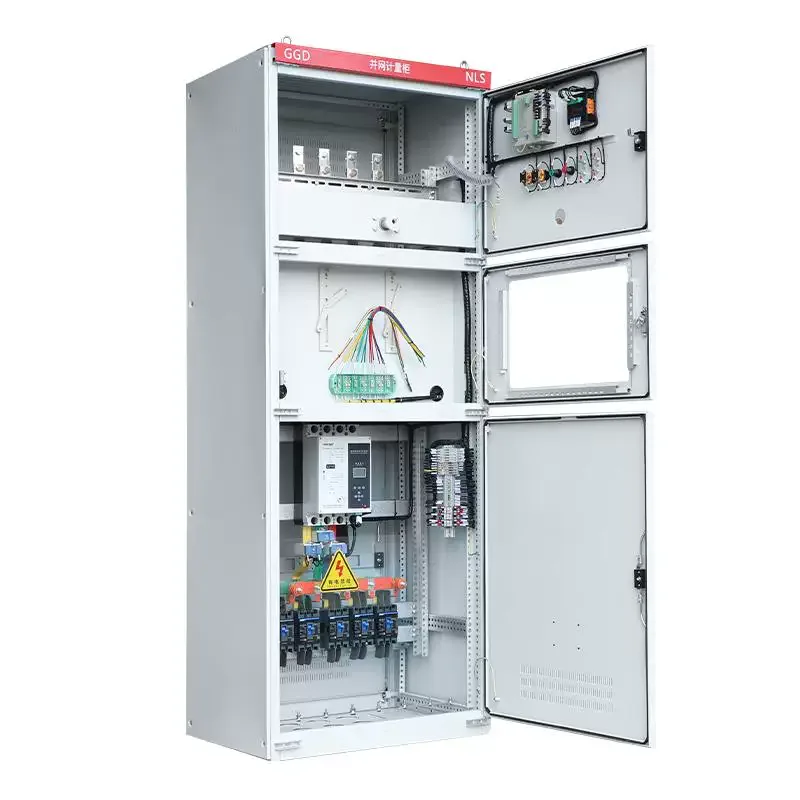

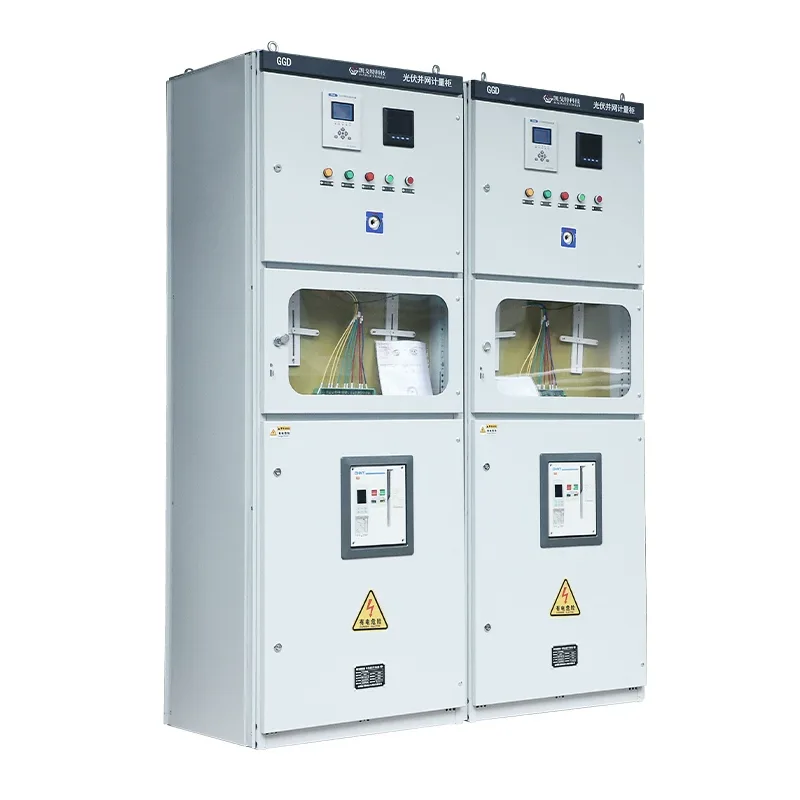

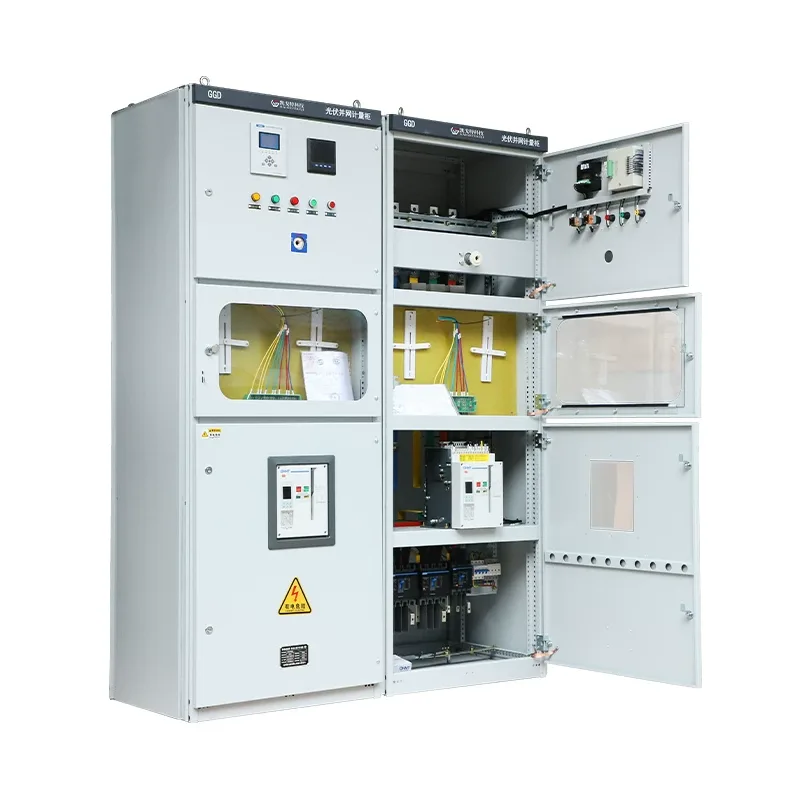

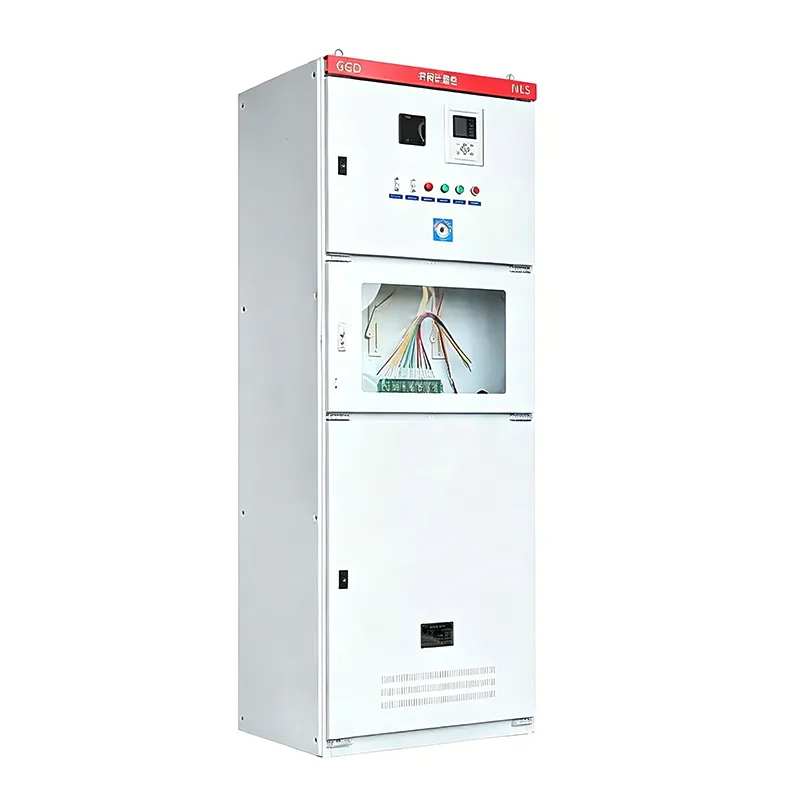

太陽光発電グリッド接続キャビネット

太陽光発電グリッドに接続されたキャビネットは、保護、計測、隔離、単独運転防止、およびデータ交換において重要な役割を果たします。専門メーカーShangmingによって設計、製造されています。当社は保証を提供し、ご注文に完全な文書と証明書を提供します。

太陽光発電グリッド接続キャビネットの機能は何ですか?

電力収集: PV グリッドに接続されたキャビネットは、1 つ以上のストリング インバーターからの AC 電力出力を収集します。

安全分離: グリッドがメンテナンス中または太陽光発電システムが故障した場合、回路ブレーカーまたは切断スイッチを介して物理的に電源を切断し、人員と機器の安全を確保します。

保護機能: PV グリッドに接続されたキャビネットは、過電流、過電圧、不足電圧、および周波数異常に対する保護を備えています。最も重要なのは、単独運転防止保護機能を備えており、主送電網が逆送電や保守要員への感電の可能性を防ぐことができなくなった場合に、送電網接続ポイントを自動的に切断します。

計測と監視: この機器には電力メーター (通常は双方向メーター) が組み込まれており、生成された電力と消費された電力の両方を記録します。

太陽光発電グリッド接続キャビネットと太陽光発電結合器の違い

設置上の注意事項

太陽光発電グリッド接続キャビネットを設置する場合は、変圧器または主配電キャビネットのできるだけ近くに設置する必要があります。ケーブルが短いほど電圧降下が少なくなります。ケーブルが長すぎると、ピーク発電時に系統接続点の電圧が上昇し、インバータの過電圧保護が作動し、トリップが頻繁に発生します。

屋外グリッド接続ボックスの場合、直射日光の当たる場所への設置は厳禁です。高温により回路ブレーカーが熱トリップし、誤ったトリップが発生する可能性があります。建物の北側の壁に設置するか、日よけを設置することをお勧めします。

緊急時にオペレータが素早く切断スイッチを回すことができるように、キャビネットの前に少なくとも 800mm ～ 1000mm の操作スペースを確保してください。

よくある質問

Q: 正午の発電ピーク時に系統接続キャビネットの回路ブレーカーが予期せずトリップするのはなぜですか?

A: 調査すべき原因:

グリッドの過電圧: これが最も一般的な原因です。太陽光発電は正午に最も強くなり、周囲の電力消費量が少ないと系統接続点の電圧が高くなります。電圧が系統接続キャビネットによって設定された保護制限を超えると、キャビネットは自動的にトリップします。

温度トリップ: グリッド接続されたキャビネット内の放熱が不十分です。正午に大電流が流れると、キャビネットの内部温度が高くなりすぎ、サーキットブレーカーの熱保護が誤動作する原因となります。

不適切な設定：サーキットブレーカーの設定電流がインバータの最大出力電流に近すぎます。

解決策: 電圧記録を確認します。系統電圧が高すぎる場合は、電力供給局に連絡して、変圧器のタップを下げるか、保護設定を調整してください。

Q: 系統接続キャビネットのサージ保護装置に欠陥があり、交換しなかった場合、どのような影響がありますか?

A: 短期的には発電に影響はありませんが、避雷能力が失われます。太陽光発電所はほとんどが開放的な屋上に設置されており、雷の誘導が非常に頻繁に発生します。誘導雷が発生した場合、高電圧が系統接続されたキャビネットを直接貫通してインバータに侵入し、数十万元相当の部品が焼損する可能性があります。

SPD ステータス ウィンドウが赤色になった場合は、直ちに交換することをお勧めします。

Q: 通常の低電圧配電キャビネットを太陽光発電グリッド接続専用キャビネットの代わりに使用できますか?

A: いいえ、直接交換することはできません。通常の配電キャビネットには、双方向メーター、単独運転防止保護ロジック、不足電圧トリップ機能がありません。

電力供給局は、受入試験中にこれらの太陽光発電固有のコンポーネントの検査に重点を置く予定です。強制的に置き換えるとプロジェクトは不合格となります。
