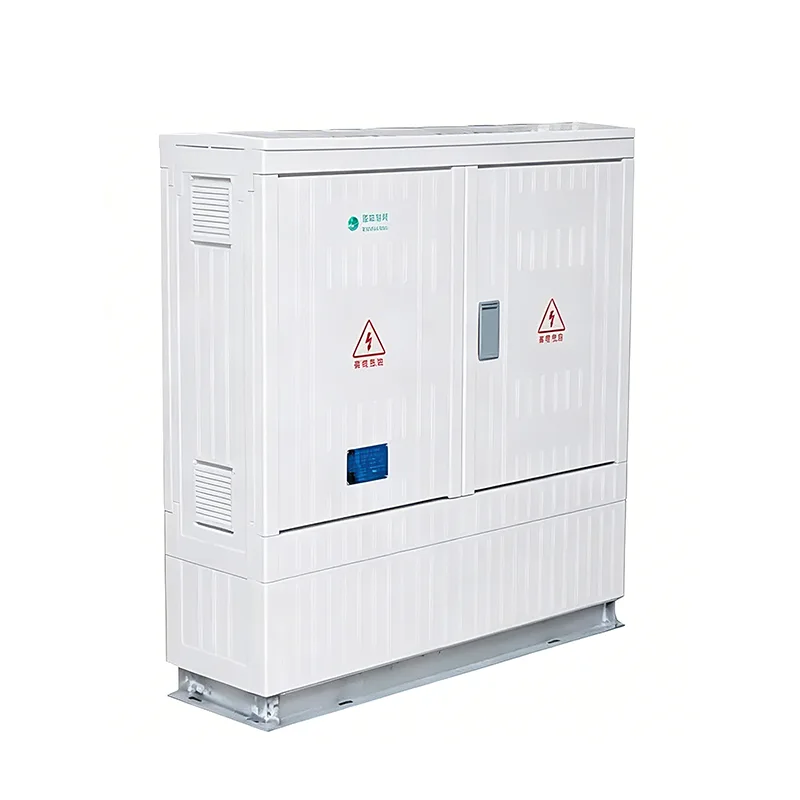

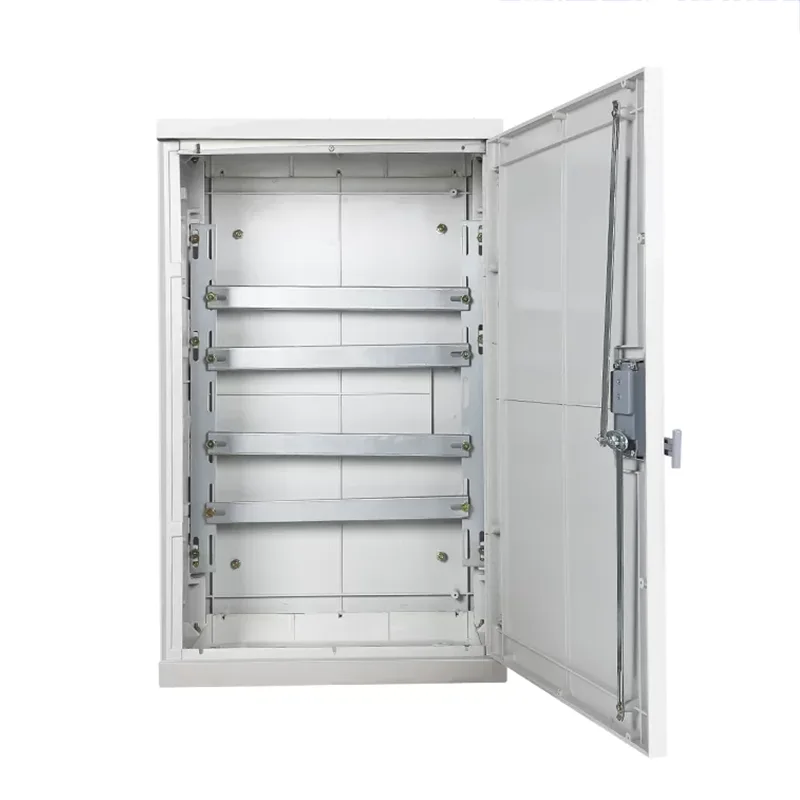

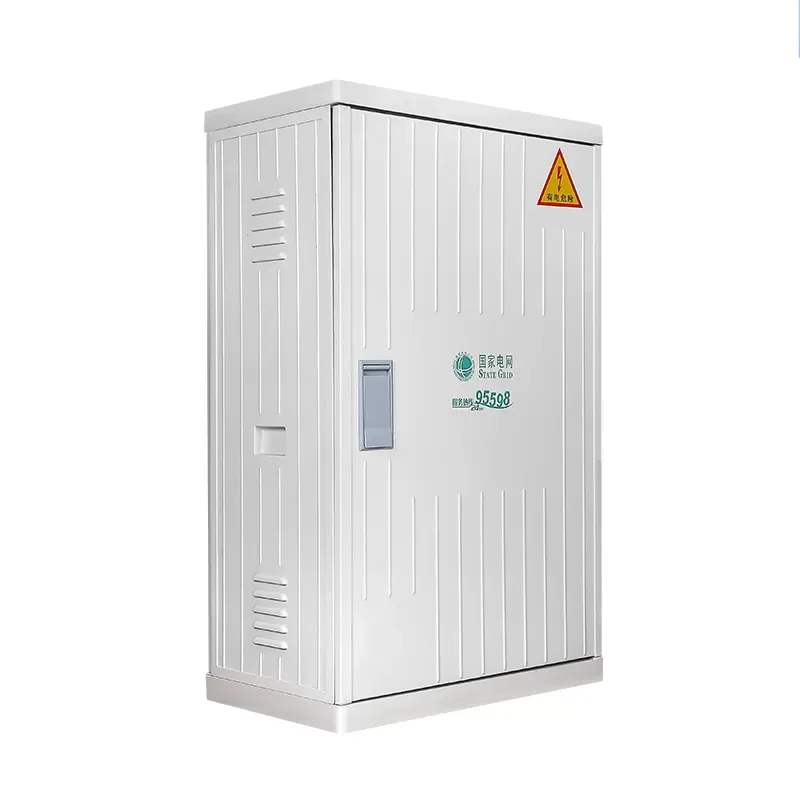

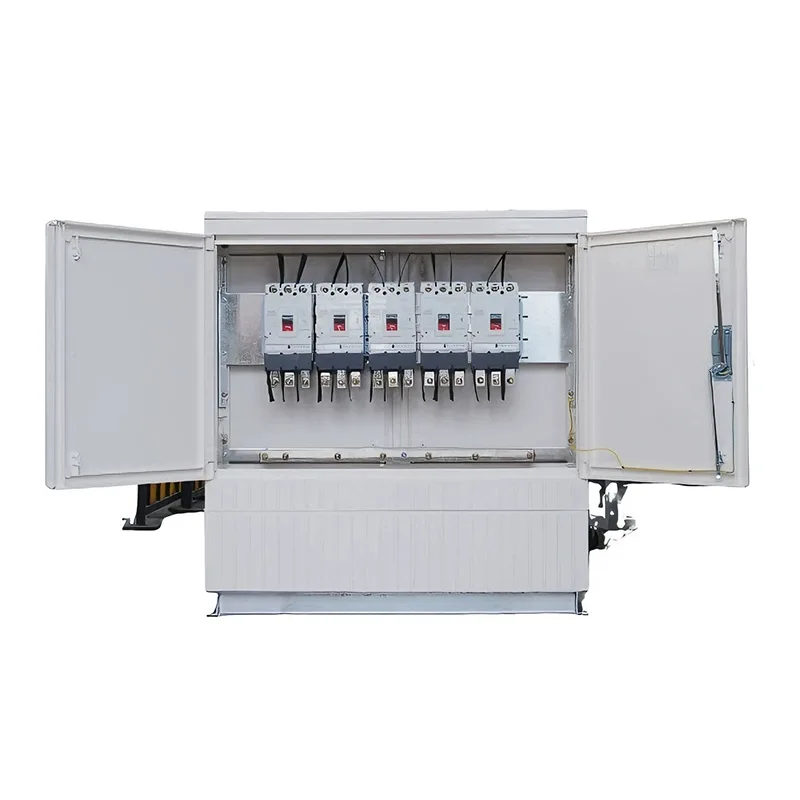

低圧ケーブル分岐箱

高品質で安定した低電圧ケーブル分岐ボックスの購入をお探しですか?すぐに尚明に連絡してください！当社は中国からのサプライヤーであり、工場からの直接供給、技術コンサルティング サービス、品質保証を提供しています。

低圧ケーブル配電箱とは何ですか?

低圧ケーブル配電ボックスは、低圧配電システムでケーブルを分岐、接続、分配するために使用される電気機器です。電流を制御、制限、監視することはありません。

主電源を中断することなく、単一の低電圧電源を下流負荷用の複数の出力に安全かつ系統的に分岐します。従来のケーブルウェルや無計画な現場配線を置き換えることができ、低電圧配電システムの安全性、標準化、保守性が向上します。

動作プロセス: 主電源が配電ボックスに入力されます → 電流が内部バスバーに均等に分配されます → 各分岐が負荷需要に応じて電力を引き出します。

低圧ケーブル分岐ボックスに保護部品が必要ないのはなぜですか?

これは、低圧ケーブル分岐箱自体の機能と密接に関係しています。システム全体では、保護は上流にあり、接続は下流にあります。すべての保護機能は上流のサーキット ブレーカーによって実行されます。

短絡すると何が起こりますか? → 短絡電流は上流のサーキットブレーカーによって 0.1 秒以内に遮断されます。分岐ボックスは、瞬間的な熱安定電流 (例: 15kA/1s) のみに耐えます。

過負荷になると何が起こるのでしょうか? → 上流の保護装置により過負荷が検出されトリップします。分岐ボックスは導通のみを担当し、判定には関与しません。

漏れ電流はどうなるのでしょうか？ → 端子配電ボックスに漏電保護が実装されています。分岐ボックスにはこの機能はありません。

技術的な利点

ケーブル分岐ボックスは、従来のケーブル ウェルに比べて技術的に大きな利点があり、代替品として使用できます。

主なアプリケーションシナリオ

都市部の集合住宅：主変圧器からの幹線ケーブルは低圧ケーブル分岐箱に入り、各住戸に配電されます。

自治体の街路照明システム: 街路照明システムでは、通常、分岐ボックスが道路に沿って間隔を置いて配置され、街路灯に電力を供給します。

産業および鉱業企業: ケーブル分岐ボックスは、工場の建物の外で二次配電ポイントとして機能し、さまざまな作業場に電力を配電できます。

旧市街地の電力網のアップグレード: 分岐ボックスは、大型の配電キャビネットの設置を妨げる限られたスペースの問題を解決します。

設置およびメンテナンスの注意事項

1. 防水および防湿: 低電圧ケーブル分岐ボックスの底部は、地下ケーブル溝からの湿気が上昇して結露し、短絡を引き起こす可能性があるのを防ぐために、ケーブル栓材で密閉する必要があります。

2. 信頼性の高い接地: ボックスは絶縁されていますが、ケーブルの金属シールド層は専用の接地バスバーを介して接地に確実に接続する必要があります。

3. 赤外線検査: 配電ボックス内にはノードが密集しているため、定期的に赤外線温度計を使用して接合部が過熱していないか確認することをお勧めします。これは火災予防にとって極めて重要であり、避けられないものです。

詳細な取り付け手順はご注文に同梱されます。設置マニュアル、配線図、コンポーネント リスト、メンテナンス ガイド、キャビネット図面 (DWG/PDF 形式) など、ドキュメントが充実しています。ご不明な点がございましたら、すぐにご連絡ください。
