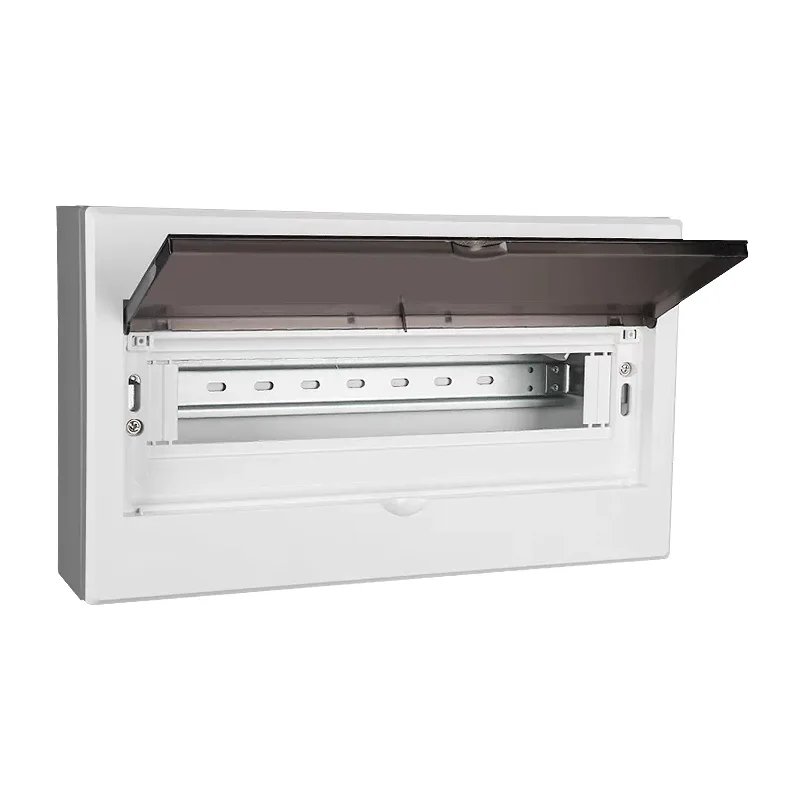

壁掛け照明配電ボックス

Shangming は中国の壁掛け照明配電ボックスの専門メーカーであり、自社工場を持ち、完全な生産および品質検査手順を備えています。この配電ボックスは、上流の電源から電気エネルギーを分配し、照明回路に保護、制御、管理機能を提供します。

コア機能

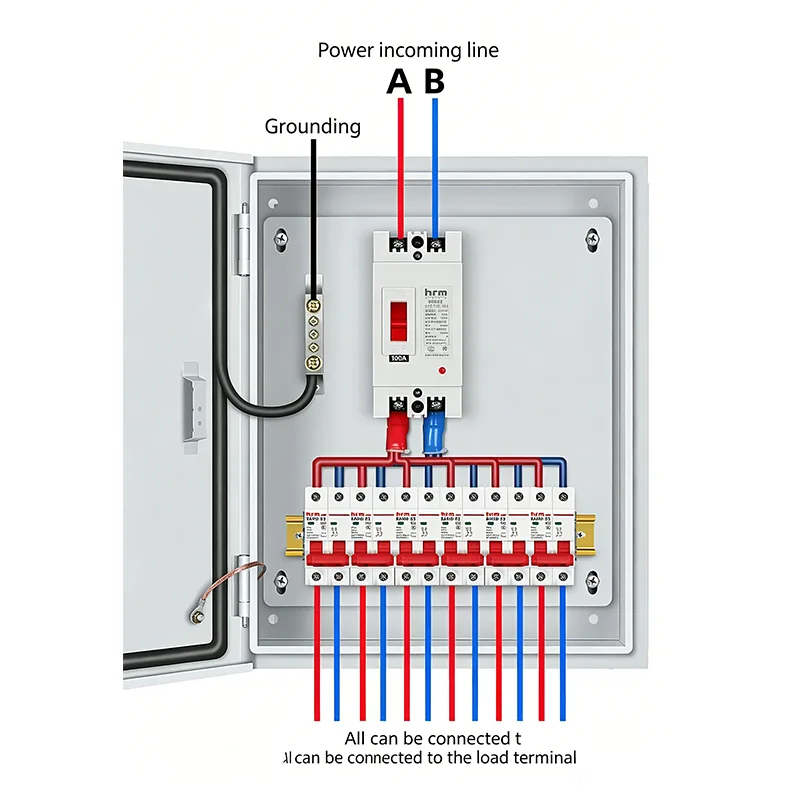

配電: 壁に取り付けられた照明配電ボックスは、主入力電流を複数の分岐電流に分割し、さまざまなエリアに電力を供給します。

回路保護: 配電ボックスには小型回路ブレーカーが装備されています。短絡や過負荷が発生した場合には自動的にトリップし、火災や機器の損傷を防ぎます。

漏電保護：漏電装置（RCD）を搭載しており、感電や漏電を検知すると瞬時に電源を遮断し、人の安全を確保します。

集中制御: オペレーターはフロア全体またはエリア全体の照明を 1 か所から簡単に制御できます。

アプリケーションのシナリオと構成の推奨事項

壁掛け照明配電ボックスはコンパクトで設置が柔軟で、包括的な保護機能を備えています。当社は、さまざまなアプリケーション シナリオに対応するプロフェッショナルなソリューションを提供し、構成を推奨します。

1. 住宅および集合住宅

主な要件: 安全性、経済性、および必須規制への準拠。

貼付場所：各戸玄関ドア横バルコニーやキッチンの壁。

構成の特徴: リビング ルーム、ベッドルーム、キッチン、バスルームの独立した照明回路を含む 6 ～ 12 回路。

「住宅設計基準」に準拠した30mA残留電流遮断器を全回路に標準装備しています。通常、LED ライトを落雷から保護するためにサージプロテクターが付属しています。

ボックスの選択:

屋内の乾燥エリア → 金属粉体塗装ボックス、IP30、ホワイト/ベージュ。

バルコニー、地下室 → 金属粉体塗装ボックス、IP44、防湿。

2. オフィスビルおよび商業ビル

主な要件: ゾーン制御、省エネ管理、将来の改修の容易さ。

適用場所：各階の配電室または低圧シャフト。オープンオフィスエリアの間仕切り壁と柱。

構成の特徴: 12 ～ 18 回路、エリアごとに分割。公共エリアの照明はインテリジェント照明システムに統合できます。トイレや茶室などの湿気の多い場所には、独立した残留電流回路が用意されています。

ボックスの選択:

標準床 → 冷間圧延鋼板粉体塗装ボックス（RAL7035、IP40）。

地下駐車場 → IP54ステンレスボックス、タイムコントローラー付。

3. ショッピングモール、スーパーマーケット、複合商業施設

主な要件: 高い信頼性、多数の回線、営業時間中の柔軟な制御のサポート。

適用場所: 各階の配水シャフト。店の後ろの壁。アトリウムやショーウィンドウのアクセント照明に最適な専用ボックス。

構成の特徴: 18 ～ 24 回路、装飾ライト、広告ライト ボックス、および非常用照明の独立した制御をサポート。重要な領域用のデュアル電源スイッチング モジュール。タイマーや光制御スイッチを統合できます。

エンクロージャの選択:

屋内→大型金属筐体（500×600×150mm）。

外装/窓囲い → IP65防水筐体、雨による腐食に強い。

4. 学校、病院、公共の建物

基本的な要件: 個人の安全を第一に考え、信頼できる緊急対応を行う。

適用場所：教室の廊下、研究室、図書館。病棟、外来ホール、手術補助エリア。官公庁の建物、図書館、体育館。

構成の特徴: 人がアクセスできるすべてのエリアには 30mA の漏電保護が装備されている必要があります。

非常照明と避難表示灯には独立した回路とバッテリーバックアップが必要です。

研究室や薬局などの特殊なエリアには、追加の絶縁変圧器インターフェイスが必要です。

一般照明と非常照明を同じ回路上で混在させてはなりません。

エンクロージャの選択:

教室、病棟 → 白いプラスチックの筐体、静かで、金属のカタカタ音はありません。

地下ガレージ/ポンプ室 → IP54 金属筐体。

5. 工場および倉庫

主な要件: 耐久性、防塵性、過酷な環境への適応性。

適用場所: 作業場の柱、設備フェンスの近く。倉庫のオーバーヘッドラックの下。屋外の荷積みおよび荷降ろしのプラットフォーム。

構成の特徴: 回路数は少ない (4 ～ 8) が、電流は大きい (1 回路あたり 16 ～ 32A)。工業グレードのMCBを使用。化学および塗装作業場向けの防爆オプション。

エンクロージャの選択:

一般作業所 → 2.0mm 冷間圧延鋼板、IP54。

屋外/高湿度エリア → 304 ステンレス鋼筐体、IP65。

6. インフラストラクチャー

主な要件: 防水性、耐腐食性、自動制御をサポート。

適用場所: トンネル側壁のメンテナンス アクセス。地下駐車場の防火区画の壁。街路灯制御キャビネットの近く。

構成の特徴: タイムコントローラー + 感光性スイッチを装備。バッテリー監視付きの非常照明回路。誘導雷保護のために入力ラインに 40kA サージ保護装置を追加しました。

エンクロージャの選択:

排水穴付き IP65 ステンレススチール製エンクロージャ。

寒冷地→結露・氷結防止のため加熱フィルムを追加してください。

当社のサービス

専門メーカーとして、一度ご連絡いただければ、Shangming はマンツーマンのエンジニアサポートを提供し、技術的な質問に迅速に対応します。ご提供いただいたプロジェクト情報や図面をもとに、負荷特性、短絡容量、環境条件などを考慮し、GCK/GCS/MNS/GGJ/照明ボックスなどの製品モデルを正確にご提案させていただきます。カスタマイズも可能です。

当社は、必要な認証文書とテストレポートに加え、設置マニュアル、配線図、コンポーネントリスト、メンテナンスガイド、キャビネット図面 (DWG/PDF 形式) を含む完全な技術文書を提供します。

製品が工場から出荷されるときは、輸出標準の梱包を使用します。キャビネットは最初に EPE パールコットンで包まれ、次に防湿ビニール袋に入れられ、最後に燻蒸された木箱 (ISPM 15 規格に準拠) に梱包されます。木箱の内側は固定用のフォームで満たされており、外側はスチールストラップで補強されています。コアコンポーネントは、輸送中の衝突や湿気による損傷を防ぐために、帯電防止材料で個別にパッケージ化されています。
