MNS 低電圧引込式開閉装置

MNS 低電圧引込み式開閉装置の信頼できるサプライヤーをお探しですか?中国のShangmingは信頼できる選択です。この開閉装置は分離されたゾーンを備えており、システムのメンテナンス効率と運用継続性を向上させます。世界50以上の国と地域に輸出されています。

MNS 低電圧引込式開閉装置とは何ですか?

スイスの ABB によって最初に開発され、世界的な製造のライセンスを取得した MNS 低電圧引き出し式開閉装置は、高度な配電システムです。尚明工場はこの製品の成熟した加工技術を持っており、カスタマイズをサポートします。

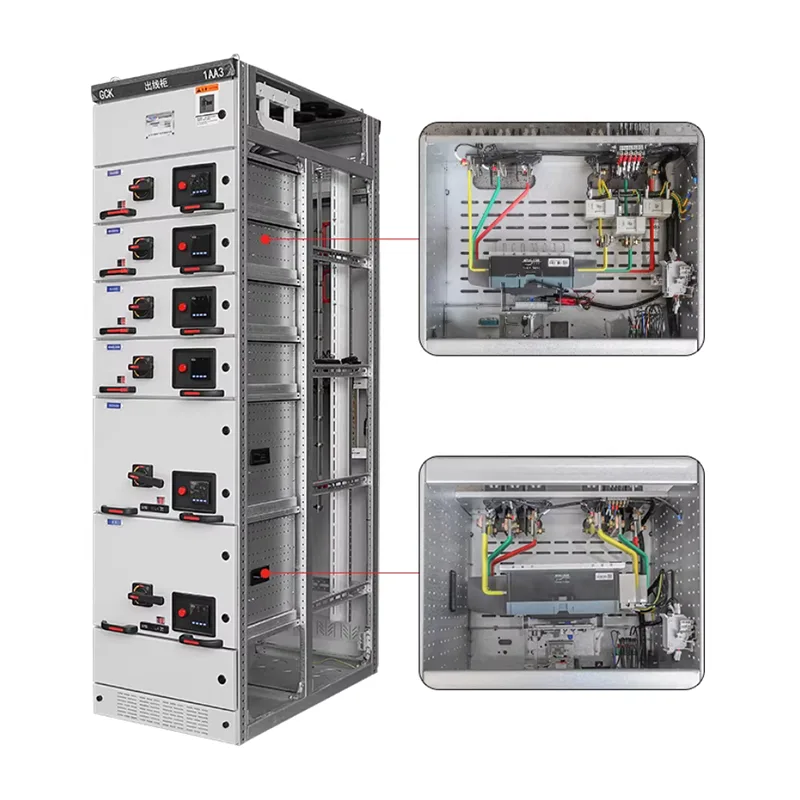

GGD 固定開閉装置とは異なり、MNS の各回路は独立した引き出し式ドロワー モジュールに設置されます。回路に障害が発生した場合、オペレータは修理または交換のために引き出しを直接引き抜くことができますが、キャビネット内の他の回路は正常に動作し続けるため、メンテナンス中の無停電電源供給が実現します。同仕様のドロワーは交換可能で障害復旧時間を短縮します。

構造上の特徴

MNS 低電圧引出し式開閉装置のフレームは、25 mm のモジュラー穴を備えた C 型プロファイルを使用して組み立てられており、高い機械的強度と耐衝撃性を備えた軽量構造となっています。

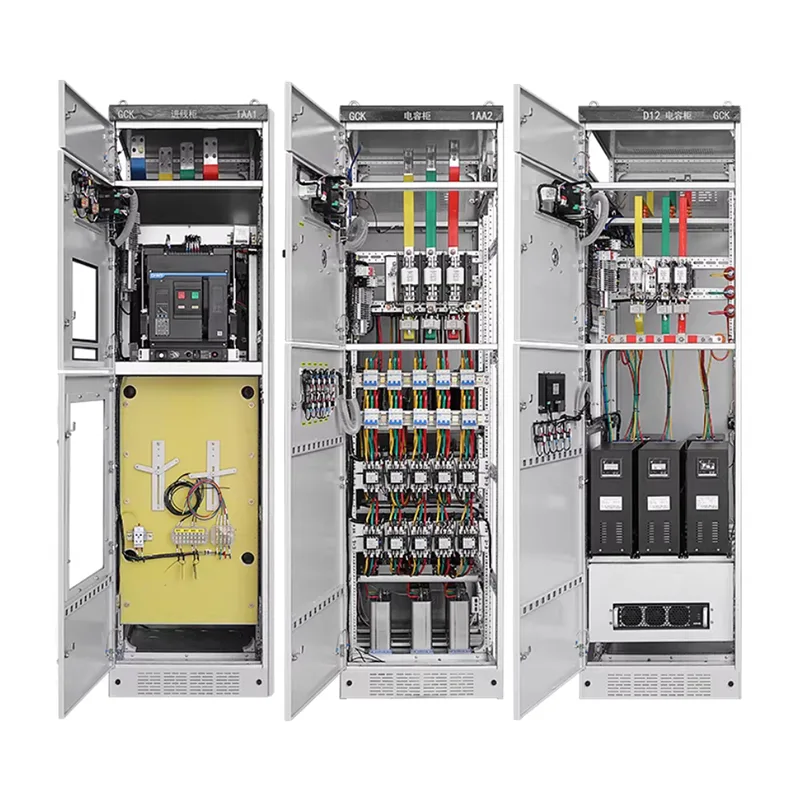

キャビネットの内部は、障害の伝播を防ぐために 3 つの独立したゾーンに厳密に分割されています。

機能ユニットコンパートメント: ドロワーモジュールが含まれています。

バスバー コンパートメント: キャビネットの背面または上部に位置し、メイン バスバーと配電バスバーを収容します。

ケーブルコンパートメント: 外部ケーブル接続用にキャビネットの側面にあります。

MNS はまた、高強度難燃性プラスチックで作られた多機能パネルを利用しており、水平および垂直のバスバーを効果的に隔離し、コンパートメント間のアーク放電を防止します。

技術的パラメータ

安全設計

開閉装置は使用中、人の安全と機器の保護を総合的に考慮する必要があります。 Shanming の製品は、工場から出荷される前に 7 つの品質検査プロセスを経て、すべての主要な安全設計が実施されていること、IEC 61439-1 / GB 7251.1 などの国際および国内規格を満たしていることを確認し、完全な認証文書と試験報告書を提供しています。

完全な絶縁: MNS 低電圧引込み式開閉装置は、金属プレートを使用して、機能ユニット コンパートメント、バスバー コンパートメント、およびケーブル コンパートメントを完全に絶縁します。故障エネルギーはこのコンパートメント内に閉じ込められ、隣接する回路に影響を与えず、故障アークの広がりを防ぎます。

5重インターロック：人的ミスによる感電や機器の損傷を防止します。

引き出しは、回路ブレーカーが開いている場合にのみ、接続位置から引き出すことができます。機械的連動ロッドがプッシュ機構をロックします。 → 負荷時の主回路の開閉を防止します。

機能ユニットコンパートメントのドアと引き出しの位置は連動しています。引き出しが完全に引き出されていないとドアを開けることができません。バスバー/ケーブルコンパートメントを開くには特別な工具が必要です。 →通電部への誤進入を防止

接地スイッチとメインスイッチは機械的に連動しています。主回路が通電されている場合、接地スイッチを閉じることはできません。 →通電中のアース線接続を防止

接地スイッチが閉じていると、メインスイッチを接続位置まで進めることができません。 →アース線を接続した状態での通電を防止します。

オプションのキーインターロックまたは電子ロジックインターロックにより、正しい操作シーケンスが保証されます。 →ブレーカーの誤開閉を防止します。

故障時の圧力逃がし: MNS キャビネットは、専用の圧力逃がしチャネルを備えて設計されています。内部で偶発的な短絡が発生した場合、高温高圧のガスが上方に放出され、前方の作業者を保護し、IEC 61641 アーク故障試験要件を満たします。

MNS 低電圧引込み式開閉装置はどの業界に推奨されますか?

1. 石油化学産業

石油化学産業は継続的な生産を必要とするため、長期にわたる停電は許容できません。動作条件には、多数のモーター回路、大きな負荷容量、頻繁な起動が含まれます。固定開閉装置はリスクが非常に高く、莫大なメンテナンス費用がかかります。

MNS スイッチギヤのドロワー タイプ ユニットは、安全な環境でのライブ メンテナンスを可能にし、回路を明確に分離し、事故の影響を軽減し、拡張とアップグレードを容易にします。

2. 大規模製造

鉄鋼、セメント、自動車工場などの大規模製造業は、高密度のモーター負荷と大規模な電気システムを使用して継続的に稼働しています。

MNS は MCC スキームをサポートし、回路を標準化し、迅速なメンテナンスと交換を可能にします。生産ラインの拡張に合わせて機能ユニットを段階的に追加できます。将来的に生産拡大を予定しており、長期使用が必要な場合には、MNSスイッチギヤが適しています。

3. データセンターと大規模商業施設

これらのアプリケーションには、電力の継続性に対する非常に高い要件があり、高密度で複雑な負荷分散が行われるため、インテリジェントな監視とゾーン管理が必要です。停電は重大な経済的損失を引き起こす可能性があります。

MNS は、明確なゾーニング、より安全な電源構造、インテリジェントな監視モジュールを統合する機能を提供し、メンテナンスがシステム全体に影響を及ぼさないようにします。

4. 都市インフラ

地下鉄、空港、病院、下水処理場などを含む。

電力供給の安定性はインフラの生命線であり、ゾーン制御とメンテナンス後の迅速な復旧が必要です。 MNS を使用すると、軽度の停電でも機能ユニットの交換が可能になります。

5. 電力・エネルギー産業

発電所の補助システム、風力および太陽光の配電システム、変電所の低圧側。これらのシナリオでは、安全レベルとシステムの信頼性に対して高い要件が求められます。 MNS のパーティション構造と引き出しタイプのユニットは、設計基準をより適切に満たします。
